Tablero material del PWB de RO3010 RF respetuoso del medio ambiente

Descripción detallada del producto
Alta luz:

Tablero del PWB de RO3010 RF

,

Los materiales del PWB del RF suben

,

Placa de circuito de RO3010 RF

Hola, somos hoy felices de introducir el último PWB de Bicheng Limited, el líder del sector en las placas de circuito impresas de alta calidad. Este PWB de doble cara se construye con el material de Rogers RO3010 y un proceso sin plomo, asegurando un producto confiable y respetuoso del medio ambiente.



Con una gama de temperaturas de trabajo de -40℃ a +85℃, este PWB se diseña para soportar condiciones extremas. Las dimensiones del tablero son 8,00 x 8,00 milímetros, con un rastro/un espacio mínimos de 5/5 milipulgadas y un tamaño mínimo del agujero de 10 milipulgadas. El grueso acabado del tablero es 0,8 milímetros, con un peso de cobre acabado de 1 onza (1,4 milipulgadas) y vía platear grueso de 1 milipulgada.



Este PWB es perfecto para los proyectos a escala reducida, con apenas un componente y tres cojines totales, incluyendo un cojín del por-agujero, un cojín superior de SMT, y un cojín inferior de SMT. Hay también dos vias y uno netos.



La falta de final superficial en este PWB significa que el cobre está expuesto, haciéndolo ideal para los usos de encargo donde se requieren los finales específicos. No hay serigrafía en los cojines de la soldadura, pero el tablero es 100% probado eléctricamente para asegurar confiabilidad.



Para cualquier pregunta técnica, entre en contacto con por favor la hiedra en sales10@bichengpcb.com. Trust Bicheng Limited para todas sus necesidades impresas de la placa de circuito. Copyright Bicheng Limited. , 2023. Todos los derechos reservados.



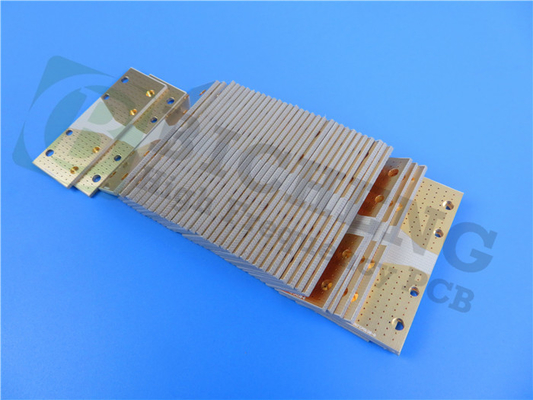

Tablero material del PWB de RO3010 RF respetuoso del medio ambiente 0



Propiedad RO3010 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εDesign 11,2 Z   8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente termal de ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidad dimensional 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistencia de volumen 105   MΩ.cm COND A IPC 2.5.17.1
Resistencia superficial 105   COND A IPC 2.5.17.1
Módulo extensible 1902
1934
X
Y
MPa 23℃ ASTM D 638
Absorción de la humedad 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0,8   j/g/k   Calculado
Conductividad termal 0,95   W/M/K 50℃ ASTM D 5470
Coeficiente de extensión termal
(- 55 a 288℃)
13
11
16
X
Y
Z
ppm/℃ Derecho del 23℃/50% IPC-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM D 3850
Densidad 2,8   gm/cm3 23℃ ASTM D 792
Cáscara de cobre Stength 9,4   Ib/in. 1oz, EDC después del flotador de la soldadura IPC-TM 2.4.8
Inflamabilidad V-0       UL 94
Proceso sin plomo compatible



Descubra las ventajas del material del PWB RO3010

---RO3010: La última opción para PCBs de alto rendimiento



Cuando se trata de crear a placas de circuito impresas de alto rendimiento, la selección de los materiales correctos es crítica. Incorpore RO3010, un material principal del PWB sabido para su flexibilidad y de alta calidad. En este artículo, hecharemos una ojeada completo RO3010, explorando sus propiedades, características, y usos.



Introducción del material del PWB RO3010

RO3010 es un material laminado de alta frecuencia construido del hidrocarburo/del material de cerámica reforzados con vidrio tejidos. Con una constante dieléctrica baja de 10.2±0.5, RO3010 es ideal para los usos de alta frecuencia, mientras que su factor de disipación bajo de 0,0027 es esencial para la pérdida de señal de reducción al mínimo.



Propiedades de comprensión y características de RO3010

RO3010 tiene propiedades numerosas que le tomen una decisión atractiva para los diseñadores del PWB. Su conductividad termal de 0,81 W/M/K es crítica para el calor de disipación de componentes de alta potencia. RO3010 también tiene un coeficiente bajo de extensión termal de 13 ppm/℃ en las direcciones de X y de Y y de 34 ppm/℃ en la dirección de Z, haciéndolo estable sobre una gama de temperaturas ancha.



Usos del material del PWB RO3010

RO3010 es de uso general en usos digitales y de la radiofrecuencia de alta velocidad (RF). Debido a su conductividad termal de pequeñas pérdidas y alta, este material es ideal para los usos de la microonda y de la onda milimétrica. Por otra parte, RO3010 es tan respetuoso del medio ambiente que es compatible con procesos sin plomo.



Ventajas de RO3010 sobre otros materiales del PWB

Comparado a otros materiales del PWB, RO3010 ofrece varias ventajas. RO3010 tiene un alto coeficiente termal de ε, así que significa que su constante dieléctrica es estable sobre una gama de temperaturas ancha. Además, el material tiene estabilidad dimensional excelente, haciéndolo ideal para los usos donde está crucial la precisión.



Consideraciones del diseño para RO3010 PCBs

Al diseñar con RO3010, es importante tomar en cuenta las propiedades y las características de material. RO3010 tiene una alta temperatura de transición de cristal de 200℃, así que significa que puede soportar temperaturas altas sin perder su integridad estructural. Además, la fuerza de la cáscara de cobre del material es el pli crítico, de medición 11 para 1oz EDC después de flotador de la soldadura.



Proceso de fabricación para RO3010 PCBs

El proceso de fabricación para RO3010 PCBs es comparable a otros materiales laminados. Sin embargo, debido a la alta conductividad termal del material, es crítico optimizar el proceso de enlace para reducir la tensión termal. Es también esencial utilizar las hojas de cobre de alta calidad para asegurar la buena adherencia y para minimizar el riesgo de delaminación.



Prueba y control de calidad para RO3010 PCBs

RO3010 PCBs experimentar la prueba rigurosa y el control de calidad para asegurarse de que cumplen los estándares industriales. La constante dieléctrica y el factor de disipación materiales se prueban usando IPC-TM-650 2.5.5.5, mientras que las pruebas de ASTM D257 la estabilidad dimensional del material. Pruebas de IPC 2.5.17.1 el volumen y la resistencia superficial del material, y pruebas de IPC-TM 2.4.8 la fuerza de la cáscara de cobre del material.



Coste y disponibilidad del material del PWB RO3010

El material del PWB RO3010 está extensamente - disponible y se puede comprar de una variedad de proveedores. El coste de material del PWB RO3010 es generalmente más alto que otros materiales del PWB debido a sus propiedades y características únicas.



Progresos futuros en la tecnología RO3010

A medida que la tecnología continúa avanzando, podemos esperar ver otros progresos en la tecnología RO3010. Una área del foco está reduciendo el coeficiente termal del material de ε para mejorar su estabilidad sobre una gama de temperaturas ancha. Otro campo de investigación está desarrollando los nuevos procesos de enlace que pueden soportar incluso temperaturas más altas.



Conclusión: ¿Es RO3010 la opción correcta para su proyecto del PWB?

RO3010 es un material versátil, de alta calidad del PWB que ofrece varias ventajas sobre otros materiales. Su constante dieléctrica baja, factor de disipación bajo, y alta conductividad termal tomarle una decisión ideal para los usos de alta frecuencia. Sin embargo, es esencial considerar las propiedades y las características de material al diseñar con RO3010. En conclusión, si usted está buscando un material confiable, de alto rendimiento del PWB, RO3010 es una elección excelente.
