Datos del producto:
|
| Alta luz: | PWB híbrido 10mil,PWB híbrido de RO4350B,Tablero del PWB del RF de 6 capas |
||
|---|---|---|---|
Introducción RO4350B + alto PWB híbrido de Tg170℃ FR-4 6-Layer, manufacturado por Bicheng Limited. Construido usando el material de alta calidad de Rogers RO4350B y procesado usando métodos sin plomo, se alcanzan la durabilidad y el funcionamiento excepcionales. Con una gama de temperaturas de -40℃ a +85℃, es ideal para el uso en una amplia gama de usos.
La pila híbrida de 6 capas se compone de una capa de cobre baja, del dieléctrico de RO4350B, del prepreg, del dieléctrico FR-4, y de las capas de cobre, asegurando integridad de señal y confiabilidad óptimas. Las dimensiones del tablero se miden en 56 x 49 milímetros con un grueso acabado de 1,13 milímetros. Un rastro/un espacio mínimos de 6/6 milipulgadas y un tamaño mínimo del agujero de 10 milipulgadas se ofrece.
El PWB ofrece 0.25m m resina-llenados y los capsuló vía. El peso de cobre de 1 onza (1,4 milipulgadas) en las capas externas y de 0,5 onzas en las capas internas se alcanza. El final superficial comprende el níquel y el oro de la inmersión (ENIG) de la inmersión. La serigrafía superior es blanca, y la serigrafía inferior está ausente.
El control de la impedancia es de primera calidad, con 50 ohmios +/--10% la pista 18.5mil en la capa superior. El PWB tiene 53 componentes, 67 cojines totales, 33 cojines del por-agujero, 22 cojines superiores de SMT, 12 cojines inferiores de SMT, 49 vias, y 15 redes.
En Bicheng limitado, se da prioridad la calidad. Todo el PCBs experimenta la prueba eléctrica del 100%, asegurando máximo rendimiento y confiabilidad. Para cualquier preguntas técnicas, hiedra del contacto en sales10@bichengpcb.com.
| Constante dieléctrica, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5 | |
| Constante dieléctrica, εDesign | 3,66 | Z | 8 a 40 gigahertz | Método de la longitud de la fase diferenciada | |
| Disipación Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente termal de ε | +50 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Resistencia de volumen | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistencia superficial | 5,7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2(780) | Z | Kv/mm (v/mil) | 0.51m m (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo extensible | 16.767 (2.432) 14.153 (2.053) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistencia a la tensión | 203 (29,5) 130 (18,9) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Fuerza flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | <0> | X, Y | mm/m (milipulgada/pulgada) |
después de etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de extensión termal | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| TD | 390 | ℃ TGA | ASTM D 3850 | ||
| Conductividad termal | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Absorción de la humedad | 0,06 | % | 48hours inmersión 0,060" temperatura 50℃ de la muestra |
ASTM D 570 | |
| Densidad | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Cáscara de cobre Stength | 0,88 (5,0) |
N/mm (pli) |
después de flotador de la soldadura 1 onza. Hoja del EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidad | (3) V-0 | UL 94 | |||
| Proceso sin plomo compatible | Sí |

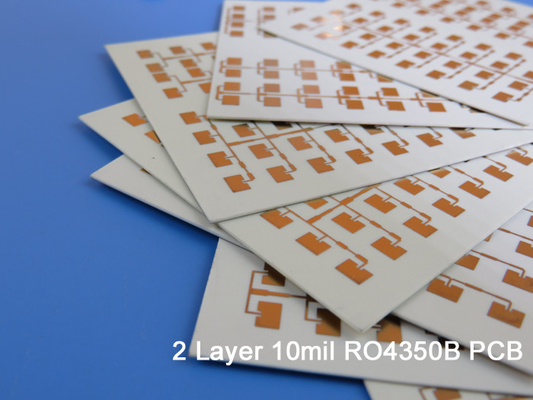

La última guía a RO4350B 10mil PCBs
Cuando se trata del conjunto de circuitos de alta frecuencia, elegir el PWB perfecto es vital. RO4350B 10mil PCBs se diseñan para proporcionar rendimiento excepcional, confiabilidad, y integridad de señal, incluso en los usos más exigentes.
¿Cuáles son RO4350B 10mil PCBs?
RO4350B es un material laminado innovador que se hace a medida para los usos de alta frecuencia. Cuando está combinado con un grueso 10mil, entrega un PWB que pueda proporcionar control confiable de la integridad y de la impedancia de señal en los de alta frecuencia.
RO4350B 10mil PCBs: Ventajas
Oferta de RO4350B 10mil PCBs varias ventajas dominantes sobre otros tipos de PCBs. Éstos incluyen la gestión termal excelente, la flexibilidad del diseño óptimo, y la integridad de señal incomparable. Además, fabrican a estos tableros usando los métodos sin plomo, tomándoles una decisión respetuosa del medio ambiente.
Diseño con RO4350B 10mil PCBs
Al diseñar con RO4350B 10mil PCBs, es esencial considerar sus propiedades únicas y especificaciones técnicas. Los factores tales como factor de disipación, coeficiente termal de ε, y coeficiente de extensión termal tienen un impacto significativo a bordo funcionamiento.
Control de la impedancia en RO4350B 10mil PCBs
El control de la impedancia es crítico para el funcionamiento confiable en circuitos de alta frecuencia. RO4350B 10mil PCBs hacer alcanzando control exacto de la impedancia más fácil que nunca, gracias a las propiedades dieléctricas excelentes del material y grueso constante.
Usos del mundo real para RO4350B 10mil PCBs
RO4350B 10mil PCBs se utilizan en una amplia variedad de usos, de telecomunicaciones al espacio aéreo y a la defensa. Su capacidad de proporcionar integridad del rendimiento excepcional y de señal les toma una decisión ideal para cualquier conjunto de circuitos de alta frecuencia.
Medidas de la prueba y del control de calidad para RO4350B 10mil PCBs
En Bicheng limitado, estamos confiados a la calidad. Por eso sujetamos todo nuestro RO4350B 10mil PCBs a la prueba rigurosa y a las medidas del control de calidad para asegurarse de que cada tablero cumple nuestras mayores niveles para el funcionamiento y la confiabilidad.
Problemas comunes de localización de averías con RO4350B 10mil PCBs
A pesar de sus muchas ventajas, RO4350B 10mil PCBs puede experimentar problemas como cualquier otro PWB. Los problemas comunes incluyen la delaminación, inadecuada vía la galjanoplastia, y hacer juego de impedancia incorrecto. Entendiendo estos problemas y tomando medidas para dirigirlas, es posible alcanzar rendimiento óptimo de estos tableros.
Progresos futuros en tecnología del PWB de RO4350B 10mil
Como con toda la tecnología, el mundo de PCBs se está desarrollando continuamente. En el futuro, podemos esperar ver RO4350B aún más avanzado 10mil PCBs, con la gestión termal mejorada, velocidades más altas, e incluso una mejor integridad de señal. A medida que estos adelantos continúan, las posibilidades del conjunto de circuitos de alta frecuencia continuarán solamente creciendo.
En conclusión, RO4350B 10mil PCBs son una elección excelente para cualquier uso de alta frecuencia del conjunto de circuitos. Con su rendimiento excepcional, confiabilidad, y integridad de señal, estos tableros ofrecen valor y confiabilidad incomparables. Entendiendo sus propiedades y consideraciones únicas del diseño, es posible alcanzar rendimiento óptimo de estos tableros y llevar su conjunto de circuitos de alta frecuencia el nivel siguiente.
