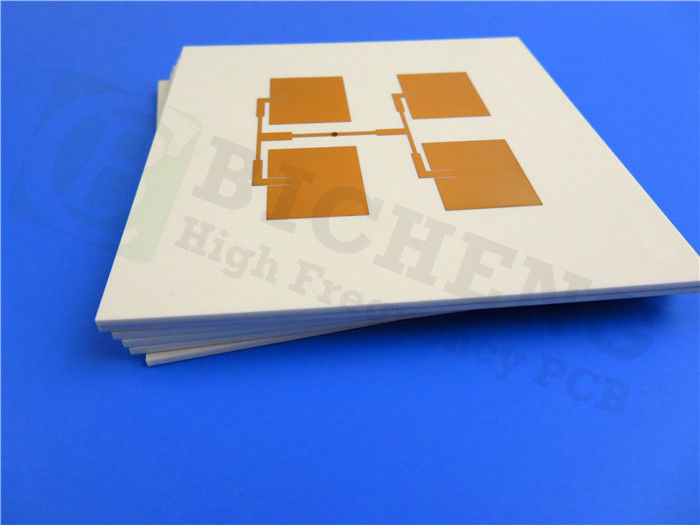

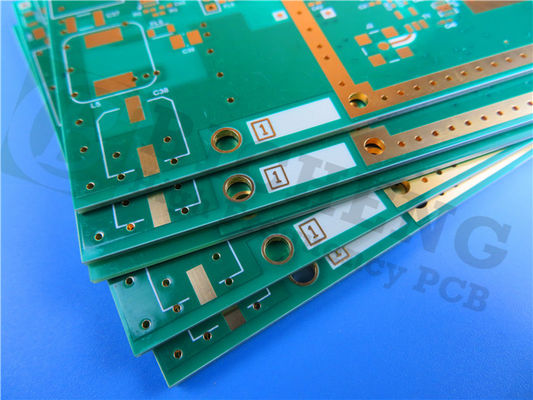

Tablero del PWB del RF de los materiales de Rogers RO3003 para las industrias de High Tech

Hoy, estamos alegres estar aquí y compartir nuestro PWB nuevamente enviado con usted. Nuestro último envío de PCBs se ha hecho a mano con la atención extrema a la calidad y al funcionamiento. El PWB se compone de los materiales de Rogers RO3003, se procesa con técnicas sin plomo y se diseña para la operación dentro de una gama de temperaturas de -40℃ a +85℃. La pila de alta frecuencia de 6 capas ofrece RO3003 dieléctrico de 5mil y el cobre bajo de 17um, separado por el prepreg bondply 2929. Las dimensiones del tablero son 20 x 15 milímetros con una tolerancia de +/- 0.15m m, y el diseño incluye vias ciegos de la capa 1 para acodar 2.

El PWB acabado tiene un grueso de 0,7 milímetros y ofrece un peso acabado del Cu de 1 onza (1,4 milipulgadas) en las capas externas y de 0,5 onzas en las capas internas, asegurando rendimiento óptimo. Vía platear grueso es 1 milipulgada, y el final superficial se alcanza con el uso de la inmersión Palladium del níquel de la inmersión y del oro de la inmersión (ENEPIG), proporcionando un final de alta calidad.

El último envío del PWB se diseña para los productos electrónicos que requieren funcionamiento y confiabilidad exactos, sin serigrafía superior o inferior o máscara superior/inferior de la soldadura, y ninguna serigrafía en los cojines de la soldadura. El PWB experimenta la prueba eléctrica del 100% para asegurarse que cumple las mayores niveles de la calidad.

Con 11 componentes, 39 cojines totales, 21 cojines del por-agujero, 15 cojines superiores de SMT, 3 cojines inferiores de SMT, 51 vias, y 9 redes, el PWB se diseña para cumplir los estándares más rigurosos de funcionamiento.

Si usted tiene cualesquiera preguntas técnicas o investigaciones, entre en contacto con por favor la hiedra en sales10@bichengpcb.com. Nuestro PCBs es la opción ideal para su proyecto siguiente.

Una guía completa a RO3003: De propiedades a los usos

---Introducción: ¿Cuál es RO3003 y cómo trabaja?

El diseño de alta frecuencia del PWB es un campo constantemente de desarrollo, y los ingenieros y los diseñadores están siempre en el puesto de observación para que los materiales innovadores y confiables incorporen en sus diseños. Un tal material que ha ganado la atención significativa estos últimos años es RO3003, una lamina de alta frecuencia que ofrezca propiedades eléctricas y mecánicas excepcionales.

En esta guía completa a RO3003, cavaremos en sus propiedades y ventajas, proceso de fabricación, y los usos. Si usted es diseñador sazonado del PWB o un recién llegado a la industria, esta guía proporcionará penetraciones valiosas en el mundo del diseño de alta frecuencia del PWB.

Introducción: Revelación RO3003 y su función

RO3003 es una lamina de alta frecuencia hecha a mano para el uso en los usos que exigen funcionamiento eléctrico y mecánico excepcional. Comprende un material de cerámica-llenado de PTFE, que ofrece una constante dieléctrica baja y una tangente de pequeñas pérdidas, haciéndolo ideal para los usos digitales y del RF de alta velocidad donde están la integridad y la confiabilidad de señal de importancia extrema.

Las propiedades de RO3003: Conductividad constante, termal dieléctrica, y más

RO3003 se jacta las propiedades eléctricas excepcionales, tomándole una decisión ideal para el diseño de alta frecuencia del PWB. Su constante dieléctrica es 3.0±0.04, que es mucho más bajo que muchos otros materiales de alta frecuencia del PWB. Esto traduce a una transmisión más rápida de la señal y a menos atenuación, dando por resultado integridad de señal y rendimiento más alto mejorados.

RO3003 también tiene alta conductividad termal, que ayuda a disipar calor y a mejorar confiabilidad. Exhibe un coeficiente termal de ε de -3 ppm/℃, haciéndolo estable sobre una amplia gama de temperaturas. El material también tiene factor de disipación bajo, con un tanδ de 0,001 en 10 GHz/23℃.

Ventajas de incorporar RO3003 en diseño de alta frecuencia del PWB

Las ventajas de RO3003 en diseño de alta frecuencia del PWB son numerosas. Su constante dieléctrica baja y tangente de pequeñas pérdidas hacen ideal para los usos digitales y del RF de alta velocidad, donde están críticas la integridad y la confiabilidad de señal. RO3003 también ofrece conductividad termal y estabilidad excelentes sobre una amplia gama de temperaturas, haciéndola conveniente para el uso en ambientes duros.

RO3003 contra. Otros materiales de alta frecuencia del PWB: Un análisis comparativo

Cuando se trata de diseño de alta frecuencia del PWB, hay varios materiales a elegir de. Sin embargo, RO3003 se destaca del resto debido a sus propiedades eléctricas y mecánicas superiores. En esta sección, compararemos RO3003 a otros materiales de alta frecuencia populares del PWB.

RO3003 de fabricación PCBs: El proceso desmistificó

RO3003 de fabricación PCBs necesita el equipo especializado y las técnicas debido a las propiedades únicas del material. En esta sección, exploraremos el proceso de fabricación de RO3003 PCBs, incluyendo los materiales y el equipo utilizó, y los desafíos implicados.

Diseño de PCBs de alto rendimiento con RO3003: Extremidades y trucos

El diseño de PCBs de alto rendimiento con RO3003 requiere el estudio detallado de las propiedades y de las características de material. En esta sección, proveeremos de extremidades y de los trucos para diseñar PCBs de alto rendimiento RO3003, incluyendo la encaminamiento de la señal, la capa que apila, y la gestión termal.

El impacto de propiedades termales en diseño del PWB RO3003

Las propiedades termales desempeñan un papel crucial en diseño de alta frecuencia del PWB, y RO3003 no es ninguna excepción. En esta sección, exploraremos el impacto de propiedades termales en diseño del PWB RO3003, incluyendo técnicas de gestión termales y la importancia de la estabilidad termal.

RO3003 y gestión de la pérdida de señal: Mejores prácticas

La pérdida de señal es un problema común en diseño de alta frecuencia del PWB, y RO3003 ofrece varias ventajas cuando se trata de pérdida de señal de manejo. En esta sección, exploraremos las mejores prácticas para la pérdida de señal de manejo con RO3003 PCBs, incluyendo el uso de la impedancia controlada y del amontonamiento apropiado de la capa.

Usos de RO3003 en tecnologías de RF/Microwave

RO3003 es un material ideal para los usos del RF y de la microonda debido a su constante dieléctrica baja y tangente de pequeñas pérdidas. En esta sección, exploraremos los usos de RO3003 en tecnologías del RF y de microonda, incluyendo las antenas, los filtros, y los amplificadores.

RO3003 y 5G: Un partido hecho en cielo

La aparición de la tecnología 5G ha aumentado la demanda para los materiales de alta frecuencia del PWB que pueden apoyar tasas de transferencia de alta velocidad de los datos. RO3003 es un material ideal para los usos 5G debido a su constante dieléctrica baja y tangente de pequeñas pérdidas. En esta sección, exploraremos el papel de RO3003 en la tecnología 5G y sus usos potenciales.

Conclusión: Soltar el poder de RO3003 para el diseño de alta frecuencia del PWB

RO3003 es un material de alto rendimiento que ofrece las propiedades eléctricas y mecánicas excepcionales para el diseño de alta frecuencia del PWB. Su constante dieléctrica baja, tangente de pequeñas pérdidas, y alta conductividad termal hacerla ideal para una amplia gama de usos, del RF y de la microonda a 5G y más allá. Entendiendo las propiedades y las ventajas de RO3003, los diseñadores y los ingenieros pueden soltar el poder de este material y crear PCBs de alto rendimiento que cumplen los estándares más rigurosos de la calidad y de la confiabilidad.
