acabamiento superficial no electrolítico del níquel del tablero del PWB de 15mils RO3010 RF y del oro de la inmersión

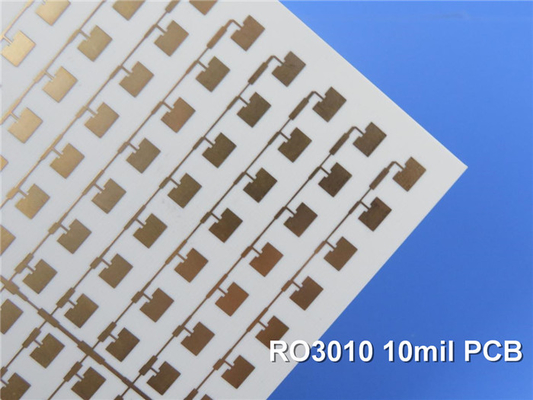

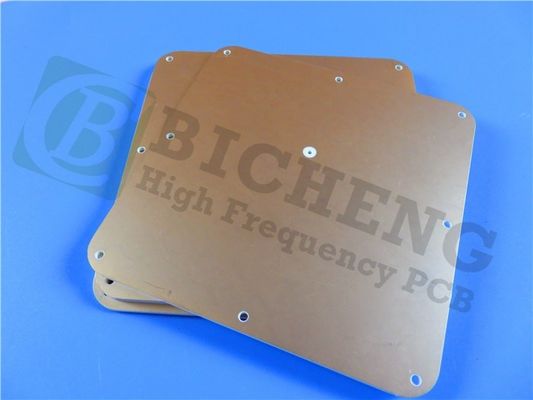

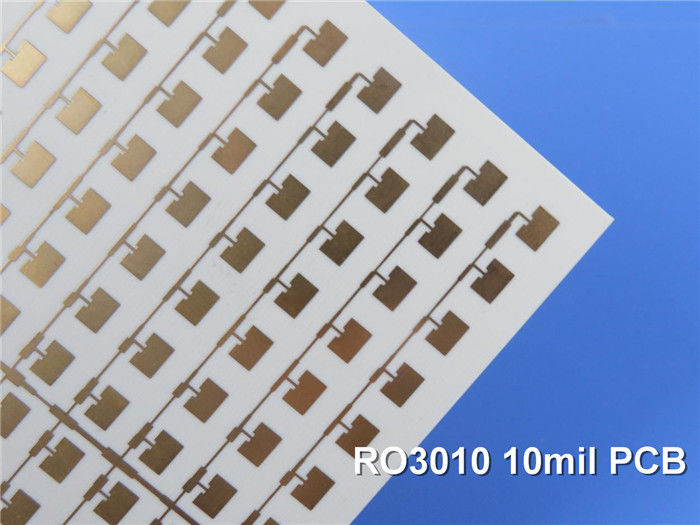

Hoy, nos encantan para introducir nuestro PWB nuevamente enviado, que se ha hecho con el material de alta calidad de Rogers RO3010 y se ha procesado usando un método sin plomo, haciéndolo conveniente para la operación en las temperaturas que se extienden de -40℃ a +85℃.

La pila comprende el cobre bajo del dieléctrico 17um, RO3003 de 25mil, y de otro cobre bajo de 17um.

Con dimensiones del tablero de 80 x 60 milímetros y de una tolerancia de +/- 0.15m m, el rastro mínimo/el espacio es 7/7 milipulgadas, y el tamaño mínimo del agujero es 15 milipulgadas. No hay vias ciegos o enterrados, y el grueso acabado del tablero es 0,8 milímetros. El peso acabado del Cu es 1 onza (1,4 milipulgadas) para todas las capas, y vía platear grueso es 1 milipulgada.

El final superficial, consistiendo en el níquel y el oro no electrolíticos de la inmersión (ENIG), ofrece una serigrafía superior blanca y una máscara superior verde de la soldadura. No hay serigrafía inferior o máscara inferior de la soldadura, y ninguna serigrafía en los cojines de la soldadura. El tablero experimenta una prueba el 100% eléctrica.

El hacer juego de impedancia no es incluido, y una plantilla de la goma de la soldadura se suministra para el lado superior.

El PWB tiene 19 componentes, 38 cojines totales, 21 a través de los cojines del agujero, de 17 cojines superiores de SMT, de los cojines inferiores de 0 SMT, de 35 vias, y de 15 redes.

Para cualquier pregunta técnica, entre en contacto con por favor la hiedra en sales10@bichengpcb.com.

RO3010: El material que usted necesita para el funcionamiento confiable en ambientes duros

El mercado de alta frecuencia del PWB se está ampliando continuamente, y RO3010 es el material principal para diseñar PCBs de alto rendimiento. RO3010 se jacta una constante dieléctrica de 10.2±0.5, tomándole la decisión ideal para los usos de alta frecuencia. Además, su factor de disipación bajo (tanδ) de 0,0027 y el coeficiente termal de ε en 10 gigahertz 23℃ le hacen un material confiable para el diseño del PWB.

RO3010 se sabe para su estabilidad dimensional y resistencia superficial, asegurándose de que puede soportar ambientes duros mientras que mantiene rendimiento óptimo en un cierto plazo. Sus tarifas de absorción extensibles del módulo y de agua también le toman una elección excelente para PCBs de alta densidad.

Los diseñadores deben considerar RO3010 conductividad termal y coeficiente de extensión termal al diseñar PCBs con este material para asegurar rendimiento óptimo. La fuerza de cáscara del cobre de RO3010, que mide el pli 11, le toma la decisión perfecta para PCBs de alta densidad.

RO3010 es una opción segura y sostenible para el diseño del PWB puesto que es proceso sin plomo compatible y cumple los estándares industriales para la inflamabilidad.

En conclusión, RO3010 es una elección excelente para el diseño de alta frecuencia del PWB. Su coeficiente constante, termal dieléctrico, resistencia superficial, estabilidad dimensional, conductividad termal, fuerza de cáscara de cobre, compatibilidad sin plomo del proceso, e inflamabilidad le hacen un material confiable y de alto rendimiento para PCBs de alta densidad. Con RO3010, los diseñadores pueden crear PCBs que cumplen incluso los requisitos más exigentes y empujan los límites de cuál es posible en diseño del PWB.
