Datos del producto:
Pago y Envío Términos:
|
| Material del PWB: | Polyimide 0.508m m | Grueso del tablero: | 1,3 milímetros ±0.13 |
|---|---|---|---|
| Cuenta de la capa: | 4-Layer | Peso de cobre: | 1oz (los 35µm) |
| Máscara de la soldadura: | Matt Black | Final superficial: | Oro no electrolítico de la inmersión de Palladium del níquel no electrolítico (ENEPIG) |
| Alta luz: | PCB de poliimida de 4 capas,PCB de poliimida ENEPIG,material de PCB mate |
||
Breve introducción

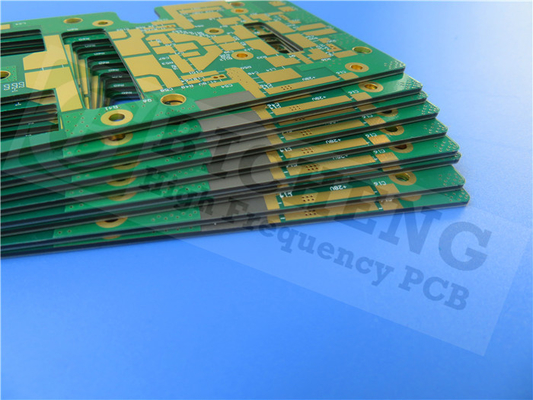

Esta es una placa de cuatro capas hecha de material de poliimida con un espesor de acabado de 1,3 mm y cobre acabado de 1 oz en cada capa (ver apilado para más detalles).La placa tiene una máscara de soldadura negra mate en ambos lados y caracteres blancos con una dimensión de 125 mm x 95 mm para 1 pieza (incluidas las tiras de herramientas).El acabado de oro de inmersión de paladio electrolítico de níquel electrolítico (ENEPIG) protege las almohadillas.Las vías de 0,3 mm se llenan con resina y se tapan según IPC-4761 VII.
Todos los tableros son 100% probados eléctricamente de acuerdo con la última revisión de IPC-9252 antes del envío.Se envasan al vacío 25 piezas para 1 bolsa y 12 kg por caja para la entrega.
Parámetros de PCB
| TAMAÑO DE PCB | 125 mm x 95 mm = 1 pieza |
| TIPO DE TABLERO | PCB de alta frecuencia, PCB de microondas |
| Número de capas | 4 capas |
| Componentes de montaje en superficie | SÍ |
| Componentes de agujero pasante | N / A |
| APILAMIENTO DE CAPAS | cobre ------- 35um (1 onza) |
| TB-73 Poliimida 0.508mm | |
| cobre ------- 35um (1 onza) | |
| preimpregnado | |
| cobre ------- 35um (1 onza) | |
| TB-73 Poliimida 0.508mm | |
| cobre ------- 35um (1 onza) | |
| TECNOLOGÍA | |
| Traza y espacio mínimos: | 4 mil / 5 mil |
| Agujeros Mínimos / Máximos: | 0,3 mm / 2,5 mm |
| Número de diferentes agujeros: | 9 |
| Número de agujeros de perforación: | 127 |
| Número de ranuras fresadas: | 2 |
| Número de recortes internos: | 2 |
| Control de impedancia: | No |
| Número de dedo de oro: | 0 |
| MATERIAL DEL TABLERO | |
| Material de base | Poliimida 0.508mm |
| Lámina final externa: | 1 onza |
| Lámina final interna: | 1 onza |
| Altura final de PCB: | 1,3mm ±0,13 |
| CHAPADO Y RECUBRIMIENTO | |
| Acabado de la superficie | Níquel electrolítico Oro de inmersión de paladio electrolítico (ENEPIG) |
| Máscara de soldadura aplicable a: | Ambos lados |
| Color de la máscara de soldadura: | negro mate |
| Tipo de máscara de soldadura: | LPI |
| CONTORNO/CORTE | Enrutamiento |
| CALIFICACIÓN | |
| Lado de la leyenda del componente | Ambos lados |
| Color de la leyenda del componente | Blanco |
| Nombre o logotipo del fabricante: | Bicheng |
| A TRAVÉS DE | Orificio pasante chapado (PTH), tamaño mínimo de 0,3 mm lleno y tapado. |
| CLASIFICACIÓN DE FLAMIBILIDAD | 94V-0 |
| TOLERANCIA DE DIMENSIÓN | |
| Dimensión del esquema: | 0.0059" |
| Recubrimiento del tablero: | 0.0029" |
| Tolerancia de perforación: | 0.002" |
| PRUEBA | Prueba eléctrica 100% previo envío |
| TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
Preguntas Frecuentes
1) ¿Hacemos envíos a todo el mundo?
Todos los PCB que se pueden comprar a través de Bicheng Ltd se pueden enviar a todo el mundo a cualquier país que no esté sujeto a embargo.Elegiremos los transportistas adecuados para usted entre DHL, FedEx, TNT, UPS, EMS y Aramex
2) ¿Están en stock los materiales de alta frecuencia?
Mantenemos la mayor parte del material de alta frecuencia en stock con cantidad de prototipo, como material Rogers con serie 3000, serie 4000, serie 5000, serie 6000, etc. Material Taconic con serie RF, serie TLX, serie TLY, etc. Material Wangling F4B con DK2 .2, DK2.65, etc. Dado que el material de alta frecuencia tiene tanta variedad, puede consultar a nuestro personal de ventas antes de realizar el pedido.
3) ¿Puedo recoger mi pedido?
No hay ningún problema en retirar el pedido de placas o la recolección de PCB en nuestras instalaciones a través de su cuenta en DHL, UPS o FedEx, etc. Le ayudaremos a preparar los documentos o archivos de exportación necesarios para declarar en aduana.
4) ¿Cuánto costará la entrega?
Tenemos varios transportistas para elegir.Por lo general, elegiremos uno con la mejor tarifa de envío para usted.Si su pedido es urgente, podemos ayudarlo a elegir el transportista con rapidez.
5) ¿Puedo devolver mis PCB?
Los PCB son productos hechos a medida irreversibles, no está permitido devolver los artículos si no hay problemas de calidad.
6) ¿Cuándo llegará mi pedido?
Todos los PCB se envían el mismo día si se terminan de fabricar antes de las 5:00 p. m.Para clientes asiáticos, puede recibirlo en 2-3 días, clientes europeos en 6-7 días y americanos (Norte y Sur) en 6-7 días, sin embargo, los transportistas no garantizan esto debido a la complejidad del transporte.
7) ¿Tendré que firmar por mi paquete?
Enviamos todos los pedidos a través de DHL, UPS, FedEx, TNT, Aramex o EMS, por lo que se rastrean por completo y pueden requerir una firma.
8) ¿Cómo puedo rastrear mi pedido?
Una vez que se envíen sus placas de PCB, recibirá una confirmación de envío por correo electrónico de nuestro departamento de ventas que incluye un número de seguimiento.Puede rastrear este número en sus sitios web oficiales.
9) ¿Qué debo hacer si mi paquete se daña o se pierde?
Esta situación es rara en nuestro negocio diario.Las placas de PCB están empaquetadas con materiales de burbujas en el interior y con cartón de grado KK en el exterior para proteger sus PCB.Sin embargo, si su paquete se pierde o se daña, debe comunicarse con nosotros de inmediato para que podamos comunicarnos con el transportista y organizar la producción de reemplazo.Guarde todos los artículos dañados, incluido el embalaje dañado, como referencia.
