Datos del producto:
Pago y Envío Términos:
|
| Material del PWB: | Laminas Cobre-revestidas de la tela de cristal del Polyimide | Constante dieléctrica: | 4,12 |
|---|---|---|---|
| Cuenta de la capa: | PCB de una sola cara, PCB de doble cara, PCB multicapa, PCB híbrida | Peso de cobre: | 1 onza (35 µm), 2 onzas (70 µm) |
| Máscara de la soldadura: | Verde, negro, azul, rojo, amarillo, etc. | Final superficial: | Níquel electrolítico y oro de inmersión (ENIG), HASL, plata de inmersión, estaño de inmersión, cobre |
| Alta luz: | PCB de poliimida de alta frecuencia,PCB de poliimida resistente a altas temperaturas,material de PCB de poliimida de 1 oz |
||

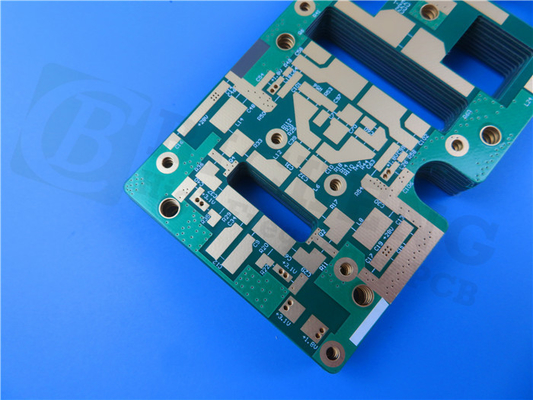

Breve introducción
Los laminados revestidos de cobre de poliimida de alta frecuencia y resistentes a altas temperaturas TB-73 están diseñados para soportar altas temperaturas y altas frecuencias.Se utilizan en la fabricación de placas de circuitos especiales de alta temperatura y alta frecuencia para equipos electrónicos en industrias exigentes como la aeroespacial, aeronáutica, militar y de exploración subterránea de petróleo, entre otras.El material tiene excelentes propiedades dieléctricas de alta frecuencia, resistencia a altas temperaturas y resistencia a la radiación.Su espesor nominal oscila entre 0,1 mm y 10 mm
Informe de prueba química
TB-73 cumple con las condiciones técnicas descritas en el estándar Q/XA50089-2004.El material ha sido sometido a una serie de pruebas para asegurar su calidad y rendimiento.
La resistencia al desprendimiento de TB-73 después del estrés térmico es ≥1,0 N/mm, y el resultado real de la prueba es 1,42 N/mm, lo cual es un aprobado.Del mismo modo, la resistencia al pelado a 170 ℃ es ≥0,7 N/mm, y el resultado real de la prueba también es un aprobado.
La resistividad del volumen es ≥5×10^6 MΩ·cm según el estándar C-96/35/90, y logró un resultado de prueba de 6,6×10^7 MΩ·cm, que es un aprobado.De acuerdo con el estándar E-24/204, la resistividad del volumen también es ≥5×10^6 MΩ·cm, y el resultado real de la prueba es 6,2×10^8 MΩ·cm, que también es un aprobado.
La resistividad de la superficie también está dentro del rango especificado.El resultado real de la prueba para el estándar C-96/35/90 es 3,4 × 10 ^ 7 MΩ, y para el estándar E-24/204, es 2,3 × 10 ^ 8 MΩ, ambos aprobados.
TB-73 tiene una baja tasa de absorción de humedad de ≤0,35 %, y el resultado real de la prueba es 0,11 %, lo cual es un aprobado.La tensión de ruptura también es satisfactoria, con un resultado de prueba de 44,3 kV, superior al requisito mínimo de 40 kV.
La constante dieléctrica a 1 MHz es ≤4,5 y el resultado real de la prueba es 4,12, lo cual es un aprobado.Del mismo modo, el factor de disipación a 1MHz es ≤0,01 y el resultado real de la prueba es 0,0072, que también es un aprobado.
TB-73 tiene una resistencia a la flexión de ≥400 N/mm² en la dirección de la máquina y ≥300 N/mm² en la dirección transversal, ambas pasadas.El material también puede soportar el estrés térmico a 288 ℃ durante 180 segundos sin delaminación ni formación de ampollas.
La temperatura de transición vítrea (valor Tg) de TB-73 es de 257 ℃ y cumple con los requisitos especificados.
Nuestra capacidad de PCB (PCB RF de poliimida TB-73)
| material de placa de circuito impreso: | Laminados revestidos de cobre de tela de vidrio de poliimida |
| Designación: | TB-73 |
| Constante dieléctrica: | 4.12 |
| Número de capas: | PCB de una sola cara, PCB de doble cara, PCB multicapa, PCB híbrida |
| Espesor dieléctrico: | 5 mil (0,127 mm), 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 60 mil (1,524 mm), etc. |
| Peso de cobre: | 1 onza (35 µm), 2 onzas (70 µm) |
| Tamaño de placa de circuito impreso: | ≤400 mm X 500 mm |
| Máscara para soldar: | Verde, negro, azul, rojo, amarillo, etc. |
| Acabado de la superficie: | Níquel electrolítico y oro de inmersión (ENIG), HASL, plata de inmersión, estaño de inmersión, cobre desnudo, OSP, ENEPIG (níquel electrolítico y oro de inmersión de paladio electrolítico), chapado en oro puro, etc. |
Sobre Bicheng
Bicheng PCB es un proveedor líder de placas de circuito impreso (PCB) de alta calidad con sede en Shenzhen, China.Establecida en 2003, la compañía tiene más de 20 años de experiencia en la industria y se ha forjado una reputación por ofrecer soluciones de PCB confiables y rentables a clientes de todo el mundo.
Las capacidades de fabricación de Bicheng PCB cubren una amplia gama de tipos de PCB, incluidas placas de una cara, de dos caras y multicapa, con recuentos de capas que van de 1 a 32. Las PCB de la empresa se utilizan en una variedad de industrias, incluidas las telecomunicaciones, aeroespacial, electrónica de defensa, médica e industrial.
Bicheng PCB ofrece una amplia gama de materiales de sustrato para sus PCB, incluidos materiales de alta frecuencia como RO4003C, RO4350B y RO4730G3, así como materiales FR-4 estándar como high-Tg S1000-2M, TU-872 SLK, TU- 768, IT-180A e Isola 370HR.La empresa también ofrece sustratos de núcleo metálico, poliimida y PET, entre otros.
Las capacidades de fabricación avanzadas de Bicheng PCB permiten una gama de opciones que se pueden personalizar para satisfacer las necesidades específicas del cliente.Por ejemplo, la empresa puede producir PCB en tamaños de hasta 1100 mm por 600 mm, con una tolerancia de contorno de placa de ±0,0059" (0,15 mm) y una tolerancia de espesor de ±8 % para T≥0,8 mm y ±10 % para t<0,8 mm. La empresa también puede acomodar una variedad de espesores de cobre, de 17 µm a 350 µm (0,5 oz a 10 oz), y diámetros de perforación de 0,0079" a 0,25" (0,2 mm a 6,35 mm).
El compromiso de Bicheng PCB con la calidad y la satisfacción del cliente se refleja en su certificación ISO 9001:2015.Los ingenieros y técnicos experimentados de la empresa trabajan en estrecha colaboración con los clientes para garantizar que se cumplan sus requisitos específicos y que sus PCB se entreguen a tiempo y dentro del presupuesto.
Apéndice: Hoja de datos (laminados TB-73)
| No. | Artículo | Condición de procesamiento | Especificacion estandar | Resultados de la prueba | Conclusión |
| 1 | Resistencia al pelado (N/mm) | Después del estrés térmico | ≥1.0 | 1.42 | Aprobar |
| 170℃ | ≥0.7 | Aprobar | Aprobar | ||
| Después de la solución del proceso | ≥0.95 | 1.13 | Aprobar | ||
| 2 | Resistividad de volumen (MΩ·cm) | C-96/35/90 | ≥5×10^6 | 6,6 × 10 ^ 7 | Aprobar |
| E-24/204 | ≥5×10^6 | 6,2 × 10 ^ 8 | Aprobar | ||
| 3 | Resistividad superficial (MΩ) | C-96/35/90 | ≥1 × 10 ^ 6 | 3,4 × 10 ^ 7 | Aprobar |
| E-24/204 | ≥1 × 10 ^ 6 | 2,3 × 10 ^ 8 | Aprobar | ||
| 4 | Tasa de absorción de humedad (%) | D-24/23 | ≤0.35% | 0.11 | Aprobar |
| 5 | Tensión de ruptura (kV) | D-48/50+ D-0,5/23 | ≥40 kV | 44.3 | Aprobar |
| 6 | Constante dieléctrica a 1 MHz | Como recibido | ≤4.5 | 4.12 | Aprobar |
| 7 | Factor de disipación a 1 MHz | Como recibido | ≤0.01 | 0.0072 | Aprobar |
| 8 | Resistencia a la flexión Dirección de la máquina Dirección transversal | Como recibido | ≥400N/mm² | 410.2 | Aprobar |
| Como recibido | ≥300N/mm² | 355.1 | Aprobar | ||
| 9 | Estrés térmico (288℃) | Como recibido | 180s, sin delaminación, sin ampollas | Aprobar | Aprobar |
| 10 | Temperatura de transición vítrea (valor Tg) | Como recibido | 257℃ | Aprobar | Aprobar |
