Datos del producto:
Pago y Envío Términos:
|
Materia prima: | RO4003C | Tamaño del PWB: | 78 x 53 mm=1PCS |
---|---|---|---|
Peso de cobre: | 1oz | Final superficial: | Plata de inmersión |
Cuenta de la capa: | 2 capas | Grueso del PWB: | 20 milipulgada |
Alta luz: | Material de PCB RO4003C,placa de PCB RF 20mil,material de PCB de superficie de plata de inmersión |

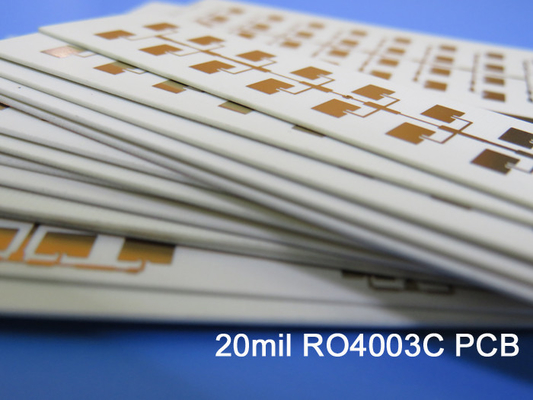

Hoy, nos sentimos muy honrados de presentarles nuestra PCB recién enviada.Ha sido diseñado para satisfacer necesidades electrónicas de alto rendimiento, con materiales de primera calidad como Rogers RO4003C y procesamiento sin plomo.Puede operar entre temperaturas de -40 ℃ a +85 ℃, lo que lo hace adecuado para una amplia gama de aplicaciones.
El apilamiento de PCB consiste en una capa base de cobre de 17um, una capa dieléctrica de 20mil y otra capa base de cobre de 17um.El trazo/espacio mínimo es de 6/6 mils y el tamaño mínimo del orificio es de 12 mils.No existen vías ciegas ni enterradas, y el espesor del tablero acabado es de 0,6 mm.El peso de Cu terminado es de 1 oz (1,4 mils) en todas las capas, con un espesor de revestimiento de vía de 1 mil.Se utiliza plata de inmersión como acabado superficial, sin serigrafía superior o inferior ni máscara de soldadura.
Para garantizar la calidad de la PCB, se utiliza una prueba 100 % eléctrica.Se recomienda rellenar la vía mínima con pasta de cobre para una mejor disipación térmica.Se proporcionan plantillas de pasta de soldadura para la parte superior de la placa de circuito impreso.
La PCB está equipada con 31 componentes, 92 pads en total, 51 pads de orificio pasante, 15 pads SMT superiores y 26 pads SMT inferiores.También tiene 59 vías y 75 redes, lo que lo hace adecuado para diseños electrónicos complejos.
Las dimensiones de la placa son 78 x 53 mm = 1 pieza, +/- 0,15 mm, y el soporte técnico está disponible para cualquier pregunta o inquietud.Se puede contactar a Ivy en sales10@bichengpcb.com para obtener asistencia técnica.Se puede esperar un rendimiento de alta calidad de la PCB para las necesidades electrónicas.
Libere todo el potencial de sus PCB con RO4003C
-Propiedades de RO4003C y cómo afectan el rendimiento de PCB
RO4003C es un material de PCB de alto rendimiento que ha ganado popularidad entre los diseñadores y fabricantes por sus propiedades excepcionales.En este artículo, exploraremos las características de RO4003C, sus beneficios y cómo se compara con otros materiales de PCB de alta frecuencia.
Comprender RO4003C y sus usos en el diseño de PCB
RO4003C es un laminado de hidrocarburo relleno de cerámica que cuenta con una constante dieléctrica de 3,38±0,05 y un factor de disipación de 0,0027, lo que lo convierte en una opción ideal para aplicaciones de alta frecuencia que requieren baja pérdida y rendimiento de alta frecuencia.Además, RO4003C es una opción ecológica ya que es compatible con procesos sin plomo.
Cómo afectan las propiedades de RO4003C al rendimiento de la PCB
Las propiedades de RO4003C juegan un papel vital en la determinación de su rendimiento como material de PCB.Su rendimiento de baja pérdida y alta frecuencia lo convierten en una excelente opción para aplicaciones de RF y microondas.Además, su coeficiente térmico de ε, que es de +40 ppm/℃, lo hace muy adecuado para su uso en entornos hostiles.
Elección del material de PCB adecuado: comparación de RO4003C con otras opciones
Aunque existen otros materiales de PCB de alta frecuencia, como Rogers RT/duroid, Arlon AD300D y Taconic TLC, el RO4003C se destaca por su baja pérdida, rendimiento de alta frecuencia y propiedades de gestión térmica.
Consideraciones de diseño para PCB RO4003C
Los diseñadores deben considerar varios factores al crear PCB RO4003C, incluido el control de impedancia, la integridad de la señal y la gestión térmica.El control de la impedancia es fundamental para garantizar un rendimiento uniforme, mientras que la integridad de la señal es fundamental para una transmisión de datos fiable.La gestión térmica también es necesaria para evitar el sobrecalentamiento y garantizar la fiabilidad a largo plazo.
Fabricación de PCB RO4003C: superación de desafíos y mejores prácticas
La fabricación de PCB RO4003C puede ser difícil debido a sus propiedades únicas.Por ejemplo, el material es quebradizo, lo que lo hace propenso a agrietarse durante la perforación y el enrutamiento.Los fabricantes pueden superar estos desafíos mediante el uso de equipos y técnicas especializadas, como la perforación con láser y la limpieza con plasma.También es recomendable rellenar la vía mínima con pasta de cobre para una mejor disipación térmica.
RO4003C para diseños digitales de alta velocidad: asegurando el control de la impedancia y la integridad de la señal
RO4003C es una excelente opción para diseños digitales de alta velocidad que requieren control de impedancia e integridad de la señal.Su rendimiento de baja pérdida y alta frecuencia garantiza que las señales se puedan transmitir a largas distancias sin atenuación ni distorsión.Los diseñadores pueden usar herramientas de software especializadas para calcular los anchos de trazo y el espaciado necesarios para lograr un control de impedancia óptimo.
RO4003C para diseños de RF/microondas: garantizando un rendimiento de baja pérdida y alta frecuencia
RO4003C es una opción ideal para diseños de RF y microondas que requieren un rendimiento de baja pérdida y alta frecuencia.Su constante dieléctrica y su factor de disipación lo hacen perfecto para aplicaciones que requieren un control preciso sobre la impedancia y la fase.Además, su bajo coeficiente térmico de ε garantiza que su rendimiento se mantenga estable en un amplio rango de temperatura.
RO4003C para entornos hostiles: asegurando la gestión térmica y la confiabilidad
RO4003C también es una excelente opción para aplicaciones que operan en entornos hostiles, donde la temperatura, la humedad y la vibración pueden ser desafíos importantes.Sus propiedades de gestión térmica garantizan que pueda disipar el calor de forma eficaz, mientras que su estabilidad dimensional y su alta resistencia eléctrica garantizan una fiabilidad a largo plazo.
RO4003C en aplicaciones aeroespaciales y de defensa: cumplimiento de requisitos estrictos
RO4003C se usa ampliamente en aplicaciones aeroespaciales y de defensa, donde se deben cumplir requisitos estrictos de rendimiento y confiabilidad.Su rendimiento de baja pérdida y alta frecuencia lo hace ideal para sistemas de comunicación y radar, mientras que su alta resistencia eléctrica y propiedades de gestión térmica aseguran que puede soportar condiciones extremas.
El futuro de los PCB RO4003C: tendencias e innovaciones en materiales y diseño
A medida que crece la demanda de PCB de alta frecuencia y alta velocidad, el futuro de las PCB RO4003C parece prometedor.Los investigadores están explorando nuevas formas de mejorar las propiedades del material, como reducir su constante dieléctrica y aumentar su conductividad térmica.Además, las nuevas técnicas de diseño, como la impresión 3D y las PCB flexibles, abren nuevas oportunidades para RO4003C en diversas aplicaciones.
En conclusión, RO4003C es un material de PCB de alto rendimiento que ofrece una amplia gama de beneficios para diversas aplicaciones electrónicas.Al comprender las propiedades de RO4003C y las consideraciones de diseño involucradas en su uso, los diseñadores y fabricantes pueden lograr un rendimiento y confiabilidad óptimos en sus diseños de PCB.
