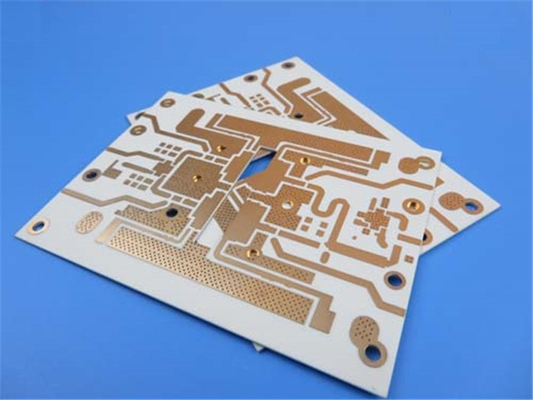

PWB de alta frecuencia de Rogers 4003 basado en 32 Mil Laminates

La última opción para los usos digitales y del RF de alta velocidad

Hoy, somos felices de compartir nuestro PWB nuevamente enviado que se haga del material de alta calidad de Rogers RO4003C que asegura funcionamiento confiable incluso en ambientes estimulantes. El proceso sin plomo usado en su construcción le toma una decisión respetuosa del medio ambiente. Con una gama de temperaturas ancha de funcionamiento de -40℃ a +85℃, este PWB se diseña para soportar condiciones de temperatura extremas.

La pila de este PWB comprende del cobre bajo de 17um, de una capa dieléctrica de 32mil, y de otra capa de cobre baja de 17um, proporcionando características eléctricas excelentes y estabilidad mecánica. Las dimensiones del PWB son 180 x 156 milímetros, con un grueso de 0,98 milímetros, y un peso de cobre acabado de 1 onza (1,4 milipulgadas) a través de todas las capas.

Los detalles de la construcción de este PWB incluyen el rastro/el espacio mínimos de 6/6 milipulgadas y tamaño mínimo del agujero de 15 milipulgadas, haciéndolo ideal para los usos complejos y de alta densidad. También ofrece platear-por los agujeros ranurados y ningunos vias ciegos o enterrados, asegurando conectividad y la facilidad inconsútiles de la asamblea. El final superficial de este PWB es ENIG (oro de la inmersión), que proporciona resistencia a la corrosión excelente, y la máscara superior de la soldadura es verde.

Este PWB viene con una plantilla panelized de la goma de la soldadura para el lado superior, haciéndolo fácil montar componentes con la precisión. Se incluyen un total de 210 componentes, 306 cojines, 129 cojines del por-agujero, 90 cojines superiores de SMT, 87 cojines inferiores de SMT, 331 vias, y 118 redes.

Hemos conducido una prueba el 100% eléctrica para asegurar la calidad y la confiabilidad de este PWB. Para cualquier pregunta técnica, entre en contacto con por favor la hiedra en sales10@bichengpcb.com. Pida nuestro PWB de alta calidad hoy y experimente la confiabilidad y el funcionamiento excepcionales en sus usos electrónicos.

Porqué RO4003C PCBs son la opción superior para el dispositivo electrónico avanzado

- Ventajas de 32 milipulgada RO4003C PCBs para los usos de alta velocidad

La demanda para la electrónica de alto rendimiento está en la subida, y con ella, la necesidad de PCBs avanzado capaz de manejar usos complejos y de alta velocidad. RO4003C es un material de alta calidad del PWB que ha ganado el renombre estos últimos años debido a sus propiedades eléctricas excelentes y estabilidad mecánica. En este artículo, exploraremos las ventajas de 32 milipulgada RO4003C PCBs para los usos de alto rendimiento.

Introducción a RO4003C PCBs

RO4003C es un material laminado de alta frecuencia hecho de un hidrocarburo reforzado tejer-vidrio/de un compuesto de cerámica, que proporciona las propiedades dieléctricas de pequeñas pérdidas para los usos digitales y del RF de alta velocidad. Ofrece una constante dieléctrica 3,38 del ± 0,05 y un factor de disipación de 0,0027 en 10 GHz/23℃, tomándole una decisión ideal para los diseños de alta frecuencia.

Constante dieléctrica y factor de disipación de RO4003C PCBs

La constante dieléctrica de pequeñas pérdidas de RO4003C PCBs asegura integridad de señal superior, reduciendo pérdida de señal y la distorsión. El factor de disipación de RO4003C PCBs es también muy bajo, significando que puede manejar eficazmente señales de alta frecuencia sin la generación de exceso de calor.

Propiedades termales de RO4003C PCBs

RO4003C PCBs tienen propiedades termales excelentes, permitiendo que se realicen confiablemente en ambientes estimulantes. El coeficiente termal de ε es +40 ppm/℃ a través de una gama de temperaturas de -50℃ a 150℃, asegurándose de que el PWB puede soportar condiciones de temperatura extremas.

Propiedades eléctricas de RO4003C PCBs

RO4003C PCBs tienen alta fuerza eléctrica, con un valor de 31,2 (780) Kv/mm (v/mil) en el grueso de 0.51m m (0,020"). También tienen resistencia de volumen excelente y resistencia de la superficie, asegurando funcionamiento eléctrico confiable.

Propiedades mecánicas de RO4003C PCBs

RO4003C PCBs tienen propiedades mecánicas impresionantes, incluyendo fuerza de alta resistencia y fuerza flexural. Con un módulo extensible el MPa 19.650 de MPa en la dirección de X y 19.450 en la dirección de Y, este PCBs puede soportar el doblez y estirar sin la fractura.

Proceso sin plomo y ventajas ambientales de RO4003C PCBs

RO4003CPCBs se fabrican usando un proceso sin plomo, haciéndoles una opción respetuosa del medio ambiente. Este proceso también se asegura de que el PCBs cumpla los estándares industriales para las restricciones materiales peligrosas, tales como la restricción del directorio peligroso de las sustancias (RoHS).

Ventajas de 32 milipulgada RO4003C PCBs para los usos de alta velocidad

El grueso de 32 milipulgada RO4003C PCBs les toma una decisión ideal para los usos digitales y del RF de alta velocidad, donde está crítica la integridad de señal. El rastro/el espacio mínimos de 6/6 milipulgadas y tamaño mínimo del agujero de 15 milipulgadas de estos PCBs permite diseños de alta densidad, haciéndolos convenientes para los usos complejos.

Consideraciones del diseño para RO4003C PCBs

Al diseñar PCBs con el material de RO4003C, es esencial considerar factores tales como control de la impedancia, línea de transmisión diseño, y integridad de señal. El diseño debe también tener en cuenta las propiedades termales y mecánicas del material para asegurar funcionamiento confiable.

Fabricación y asamblea de RO4003C PCBs

RO4003C PCBs se fabrican usando un proceso avanzado que asegure calidad y confiabilidad constantes. El final superficial de estos PCBs es ENIG (oro de la inmersión), que proporciona resistencia a la corrosión excelente, y la máscara superior de la soldadura es verde. El PCBs también panelized con una plantilla de la goma de la soldadura para la asamblea fácil y exacta.

Usos de RO4003C PCBs en industrias de alta tecnología

RO4003C PCBs son ampliamente utilizados en industrias de alta tecnología tales como espacio aéreo, defensa, telecomunicaciones, y aparatos médicos. También se utilizan en usos digitales y del RF de alta velocidad, tales como sistemas del radar, comunicaciones por satélite, y circuitos de la microonda.

En conclusión, 32 milipulgada RO4003C PCBs ofrecer una gama de ventajas para los usos de alto rendimiento. Su material dieléctrico de pequeñas pérdidas, propiedades termales y mecánicas excepcionales, y proceso sin plomo les toman una elección excelente para las industrias de alta tecnología. Con el diseño y la fabricación de la precisión, este PCBs puede maximizar funcionamiento y eficacia en usos complejos y exigentes.
