Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Rogers 4300C | Tamaño del PWB: | 84 x 78mm=1PCS |
|---|---|---|---|
| Peso de cobre: | 1oz | Final superficial: | oro de la inmersión |
| Cuenta de la capa: | 2 capas | Grueso del PWB: | 1.7m m |
| Alta luz: | Material de PCB chapado en oro de inmersión,material de PCB de bajo factor de disipación,placa de PCB RF de 60 mil |
||

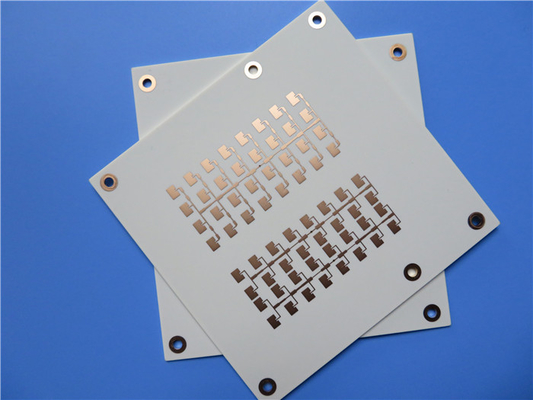

Nos complace presentar nuestra última placa de circuito impreso hecha de sustrato RO4003C que proporciona un control estricto de la constante dieléctrica y el bajo factor de disipación.
Nuestra PCB recién enviada está hecha de material Rogers RO4003C de alta calidad, lo que garantiza un rendimiento confiable y eficiente.Está diseñado para funcionar en un amplio rango de temperatura de -40 ℃ a +85 ℃ y utiliza un proceso sin plomo.
Los detalles de construcción del PCB incluyen un espesor dieléctrico de 60mil, un espesor de cobre base de 17um y otro espesor de cobre base de 17um.Las dimensiones del tablero son 32,00 x 54,00 mm con una tolerancia de +/-0,15 mm.El trazo/espacio mínimo y el tamaño mínimo del orificio son 6/8 mils y 17 mils, respectivamente.Esta PCB no tiene vías ciegas o enterradas y tiene un espesor final de 1,7 mm.
El peso de cobre terminado para todas las capas es de 1 oz (1,4 mils) y el espesor del revestimiento de la vía es de 1 mil.El acabado de la superficie de la PCB es oro de inmersión (ENIG), con una máscara de soldadura superior verde y sin máscara de soldadura inferior.No hay serigrafía en las almohadillas de soldadura.Se ha realizado una prueba 100% eléctrica en la placa para asegurar su calidad.
Se suministra una plantilla de pasta de soldadura panelizada para la parte superior de la placa de circuito impreso, lo que facilita el montaje.La PCB contiene un total de 19 componentes, 24 pads, 9 pads de orificio pasante, 17 pads SMT superiores, 8 pads SMT inferiores, 98 vías y 115 redes.
Tenga en cuenta que la coincidencia de impedancia, +/- 10 %, no está incluida en esta PCB.Si tiene preguntas o inquietudes técnicas, Ivy en sales10@bichengpcb.com puede brindarle asistencia.
En general, esta PCB ofrece alta calidad, confiabilidad y eficiencia para una amplia gama de aplicaciones.Su diseño preciso y de alto rendimiento garantiza que satisfaga sus necesidades.
IntroduccióndeRO4003C
RO4003C es un material laminado de alta frecuencia que es ideal para su uso en la fabricación de PCB.Tiene varias ventajas que lo convierten en una excelente opción para su próximo proyecto de PCB.En este artículo, exploraremos los beneficios de usar RO4003C en su PCB recién enviado y las propiedades que lo hacen destacar de otros materiales.
Las propiedades de RO4003C
RO4003C es un compuesto de cerámica/hidrocarburo reforzado con vidrio tejido que tiene una constante dieléctrica de 3,38±0,05 y un factor de disipación de 0,0027.Estas propiedades lo convierten en un material confiable para la fabricación de PCB.RO4003C también tiene un coeficiente térmico de ε de +40 ppm/℃ y una resistividad de volumen de 1,7 x 1010 MΩ.cm, que son esenciales para aplicaciones de alta frecuencia.
Ventajas de usar RO4003C en la fabricación de PCB
RO4003C tiene varias ventajas que lo convierten en un material ideal para la fabricación de PCB.Sus excelentes propiedades eléctricas lo hacen perfecto para aplicaciones de alta frecuencia.Además, RO4003C es compatible con procesos sin plomo, lo que lo convierte en una opción ecológica.Su baja tasa de absorción de humedad del 0,06 % garantiza la fiabilidad de su placa de circuito impreso.
Comprender la constante dieléctrica y el factor de disipación de RO4003C
La constante dieléctrica y el factor de disipación son propiedades cruciales de RO4003C.La constante dieléctrica determina la capacidad del material para almacenar energía eléctrica, mientras que el factor de disipación representa la cantidad de energía perdida en forma de calor.RO4003C tiene una constante dieléctrica de 3,38±0,05 y un factor de disipación de 0,0027, lo que lo convierte en un material ideal para aplicaciones de alta frecuencia que requieren un rendimiento eléctrico confiable.
Propiedades térmicas de RO4003C y su impacto en el diseño de PCB
El coeficiente térmico de RO4003C de ε de +40 ppm/℃ significa que su constante dieléctrica cambia con la temperatura.Esta propiedad puede afectar el rendimiento de su PCB, especialmente en entornos de alta temperatura.Por lo tanto, es fundamental tener en cuenta las propiedades térmicas de RO4003C al diseñar su PCB.
| Valor típico de RO4003C | |||||
| Propiedad | RO4003C | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica,εProceso | 3,38±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
| Constante dieléctrica,εDiseño | 3.55 | Z | 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipacióntan,δ | 0.0027 0.0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | +40 | Z | ppm/℃ | -50℃a 150℃ | IPC-TM-650 2.5.5.5 |
| Resistividad de volumen | 1,7x1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividad de superficie | 4,2x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo de tracción | 19,650(2,850) 19.450(2.821) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistencia a la tracción | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Fuerza flexible | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | <0.3 | X,Y | mmm (mil/pulgada) |
después de grabado+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de expansión termal | 11 14 46 |
X Y Z |
ppm/℃ | -55℃a288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Conductividad térmica | 0.71 | M/M/ok | 80℃ | ASTM C518 | |
| Absorción de humedad | 0.06 | % | 48hrs inmersión 0.060" muestra Temperatura 50℃ |
ASTM D 570 | |
| Densidad | 1.79 | gramos/cm3 | 23℃ | ASTM D 792 | |
| Fuerza de pelado de cobre | 1.05 (6.0) |
N/mm (pli) |
después de la soldadura flotar 1 oz. Lámina EDC |
IPC-TM-650 2.4.8 | |
| inflamabilidad | N / A | UL 94 | |||
| Compatible con procesos sin plomo | Sí | ||||
Propiedades eléctricas de RO4003C para aplicaciones de PCB de alta frecuencia
RO4003C tiene excelentes propiedades eléctricas, incluyendo una baja pérdida dieléctrica y una alta rigidez dieléctrica.Estas propiedades lo hacen ideal para aplicaciones de alta frecuencia que requieren un rendimiento eléctrico confiable.Además, la tangente de baja pérdida de RO4003C reduce la probabilidad de producir interferencia electromagnética (EMI).
Compatibilidad de RO4003C con procesos sin plomo
RO4003C es compatible con procesos sin plomo, lo que lo convierte en una opción ecológica para la fabricación de PCB.Dado que los procesos sin plomo se vuelven cada vez más populares debido a las preocupaciones y regulaciones ambientales, el uso de RO4003C garantiza que su PCB cumpla con estos requisitos.
Cómo RO4003C mejora el rendimiento y la confiabilidad de la PCB
Las excepcionales propiedades eléctricas y térmicas de RO4003C lo convierten en un material ideal para mejorar el rendimiento y la confiabilidad de PCB.Su baja tasa de absorción de humedad y compatibilidad con procesos sin plomo aseguran que su PCB sea confiable a largo plazo.Además, la estabilidad dimensional y el coeficiente de expansión térmica de RO4003C lo convierten en un material estable que puede soportar cambios de temperatura y tensión mecánica.
Métodos de prueba para RO4003C y fabricación de PCB
Varios métodos de prueba aseguran la calidad y confiabilidad de la fabricación de PCB y RO4003C.Estos métodos de prueba aseguran que el RO4003C utilizado en su PCB cumpla con los estándares de la industria y funcione de manera confiable.
Por qué RO4003C es el material ideal para su próximo proyecto de PCB
En conclusión, RO4003C es un material excepcional que ofrece beneficios incomparables para la fabricación de PCB.Sus excelentes propiedades eléctricas, térmicas y dimensionales lo convierten en una opción ideal para aplicaciones de alta frecuencia.Además, RO4003C es compatible con procesos sin plomo, lo que garantiza que su PCB cumpla con los estándares ambientales.Al utilizar RO4003C en su próximo proyecto de PCB, puede optimizar el rendimiento y la confiabilidad de su PCB, convirtiéndolo en una inversión inteligente y práctica.Con sus propiedades superiores, RO4003C es el futuro de los materiales de PCB y un cambio de juego en la industria electrónica.
