Cobre del tablero 30mil ED del PWB de RO4835 Rogers RF de múltiples capas

Cuota De Producción:	1PCS
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-199.V1.0

Materiales básicos:

Laminas de cerámica del hidrocarburo

Número de capas:

PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido

espesor de los PCB:

4 mil (0,102 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542 mm)

Tamaño del PCB:

≤ 400 mm x 500 mm

Máscara de soldadura:

Verde, negro, azul, amarillo, etc.

Peso de cobre:

0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)

Finalización de la superficie:

El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc…

Resaltar:

Tablero del PWB de RO4835 Rogers RF

Tablero 30mil del PWB del RF

Tablero de múltiples capas del PWB de la microonda del cobre del ED

Descripción del Producto

Rogers RO4835 PCB de alta frecuencia 10mil 20mil 30mil ED Cobre 10,7mil 20,7mil 30,7mil LoPro Cobre

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)

Descripción general

Los sustratos RO4835 de Rogers son laminados cerámicos de hidrocarburos, un tipo de materiales antioxidantes de alta frecuencia para aplicaciones que requieren una mayor estabilidad a temperaturas elevadas.Es significativamente más resistente a la oxidación que otros materiales a base de hidrocarburosLos laminados RO4835 están diseñados para ofrecer un rendimiento superior de alta frecuencia y una fabricación de circuitos de bajo costo.El material RO4835 proporciona propiedades eléctricas y mecánicas casi idénticas a los laminados RO4350B, que los clientes han utilizado con éxito durante muchos años.

La oxidación afecta a todos los materiales laminados termo-resistentes con el tiempo y la temperatura.la oxidación puede conducir a pequeños aumentos en la constante dieléctrica y el factor de disipación del sustrato del circuito.

Propiedad	RO4835	Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	3.48 ± 0.05	Z.	-	10 GHz/23°C	IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño	3.66	Z.	-	de 8 a 40 GHz	Método de longitud de fase diferencial
Factor de disipación	0.0037	Z.	-	10 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z.	ppm/°C	- 100°Chasta 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	5 por 10⁸		MΩ.cm	Conde A.	IPC-TM-650 2.5.17.1
Resistencia de la superficie	7 por 10⁸		MΩ	Conde A.	IPC-TM-650 2.5.17.1
Fuerza eléctrica	30.2 ((755)	Z.	Kv/mm(v/mil)		IPC-TM-650 2.5.6.2
Modulo de tracción	7780 ((1128)	Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Resistencia a la tracción	Las demás:	Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Fuerza de flexión	186 (27)		En el caso de los vehículos de motor		IPC-TM-650 2.4.4
Estabilidad dimensional	El valor de las emisiones5	X, Y	En el caso de los vehículos de motor (millas/pulgada)	después de etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansión térmica	10 12 31	X. Y Z.	ppm/°C	- 55 años°Chasta el 288°C	IPC-TM-650 2.4.41
Tg	> 280		°CTMA	A. No	IPC-TM-650 2.4.24.3
Td el tiempo	390		°CEl TGA		Las demás partidas
Conductividad térmica	0.66		En el caso de las máquinas de la categoría M2o- ¿ Qué?	80°C	Las demás partidas
Absorción de humedad	0.05		%	48 horas de inmersión 0.060" temperatura de la muestra 50°C	Las demás partidas
Densidad	1.92		Gm/cm³	23°C	Las demás partidas
Resistencia de la cáscara de cobre	0.88 (5.0)		N/mm (pli)	después de la soldadura flotar 1 onza. Folias de EDC	IPC-TM-650 2.4.8
Flamabilidad	V-0				Sección 94
Proceso libre de plomo compatible	- ¿ Qué?

Características y beneficios

1Mejora significativa de la resistencia a la oxidación en comparación con los materiales típicos de microondas termoestable, que están diseñados para aplicaciones de alto volumen y sensibles al rendimiento.

2La baja pérdida presenta un excelente rendimiento eléctrico que permite una aplicación con frecuencias de funcionamiento más altas, especialmente ideal para aplicaciones automotrices.

3La tolerancia de la constante dieléctrica es muy estrecha, lo que da lugar a líneas de transmisión de impedancia controlada.

4Los resultados de los procesos compatibles sin plomo no producen ampollas ni delaminación.

5. Baja expansión del eje Z se traduce en un revestimiento confiable a través de agujeros

6Bajo coeficiente de expansión en el plano se mantiene estable en toda una gama de temperaturas de procesamiento de circuitos

7. Resistente a los CAF

Nuestra capacidad de PCB (RO4835)

Material de los PCB:	Laminados cerámicos de hidrocarburos
Nombramiento:	RO4835
Constante dieléctrica:	3.48 (10 GHz)
Factor de disipación	0.0037 (10 GHz)
Número de capas:	PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico (cobre ED)	6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) y otras fuentes
espesor dieléctrico (cobre LoPro)	4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc.

Aplicaciones típicas:

1Radar y sensores para automóviles

2Microondas punto a punto

3Amplificadores de energía

4Radar de la matriz en fase.

5. Componentes de RF

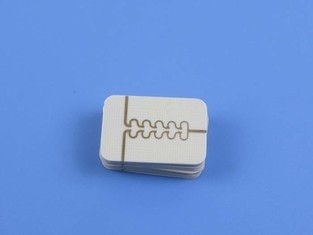

Cobre del tablero 30mil ED del PWB de RO4835 Rogers RF de múltiples capas 0

Cobre del tablero 30mil ED del PWB de RO4835 Rogers RF de múltiples capas 1

Aplicación de los productos:

1, Comunicación de telecomunicaciones
2, Electrónica de consumo
3, monitor de seguridad
4, Electrónica para vehículos
5, hogar inteligente
6, Control industrial
7, Militar y Defensa

8, Automotrices

9, hogar inteligente

10, Automatización industrial

11, Dispositivos médicos

12, Nueva energía

Y así.
