Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | RO4835 1.524m m | Cuenta de la capa: | Dos capas |
|---|---|---|---|
| Grueso del PWB: | 1,6 milímetros ±0.1 | Tamaño del PWB: | 12 x 26mm=1up |
| peso de cobre: | una onza | Final superficial: | Oro de la inmersión |
| Alta luz: | Tablero del PWB de Rogers RF de la capa doble,Tablero de alta frecuencia del PWB de la microonda,placa de circuito de 1.524m m RF |
||

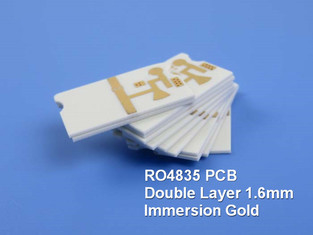

PWB de alta frecuencia de la capa doble 60mil 1.524m m Rogers 4835 del PWB RO4835 con oro de la inmersión
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de alta frecuencia empleado las laminas RO4835, capas dobles de Rogers con capa de la señal en el lado superior, protegiendo capa en el lado inferior. Se platea con oro de la inmersión, ninguna máscara de la soldadura o la serigrafía. Ha fabricado usando 60mil los substratos, el comenzar del cobre 0.5oz. Fabrican a los tableros según estándar de la clase II de IPC. Todos los tableros son eléctricos del 100% probados antes del envío.
Especificaciones del PWB
| TAMAÑO DEL PWB | 12 x 26mm=1up |
| TIPO DEL TABLERO | El doble echó a un lado PWB |
| Número de capas | 2 capas |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | NO |
| PILA DE LA CAPA | cobre ------- capa SUPERIOR de 17um (0,5 onzas) +plate |
| RO4835 1.524m m | |
| cobre ------- 17um (0,5 onzas) + capa de la placa BOT | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | milipulgada 110 milipulgadas/110 |
| Agujeros mínimos/máximos: | 1,0 milímetros/1,0 milímetros |
| Número de diversos agujeros: | 1 |
| Número de agujeros de taladro: | 10 |
| Número de ranuras molidas: | 0 |
| Número de recortes internos: | 0 |
| Control de la impedancia: | no |
| Número de finger del oro: | 0 |
| MATERIAL DEL TABLERO | |
| Epóxido de cristal: | RO4835 1.524m m |
| Externo final de la hoja: | 1,0 onzas |
| Hoja final interna: | N/A |
| Altura final del PWB: | 1,6 milímetros ±0.1 |
| EL PLATEAR Y CAPA | |
| Final superficial | Oro de la inmersión, 86,2% |
| Suelde la máscara para aplicarse a: | N/A |
| Color de la máscara de la soldadura: | N/A |
| Tipo de la máscara de la soldadura: | N/A |
| CONTOUR/CUTTING | Encaminamiento |
| MARCA | |
| Lado de la leyenda componente | N/A |
| Color de la leyenda componente | N/A |
| Fabricante Name o logotipo: | N/A |
| VÍA | Plateado a través del agujero (PTH), tamaño mínimo 1.0m m. |
| GRADO DE FLAMIBILITY | 94V-0 |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" |
| Galjanoplastia del tablero: | 0,0029" |
| Tolerancia del taladro: | 0,002" |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Sobre nosotros
Somos un proveedor de alta frecuencia establecido y exportador del PWB en Shenzhen China, separando la antena celular de la estación base, satélite, los componentes pasivos de alta frecuencia, línea de la microcinta y línea circuito de la banda, equipo de la onda de milímetro, los sistemas del radar, antena digital de la radiofrecuencia y otros campos por todo el mundo durante 18 años. Nuestro PCBs de alta frecuencia se emplea principalmente 3 marcas materiales de alta frecuencia: Rogers Corporation, Taconic y Wangling. Gamas de 2,2 a 10,2 etc. de la constante dieléctrica.
También tenemos divisiones de la placa de circuito FR-4, circuitos flexibles y la base PCBs del metal ofreció como prototipos, pequeños funcionamientos a la producción en masa. También investigamos y construimos activamente los altos proyectos de valor añadido tales del PWB como HDI, la vuelta rápida, el control de la impedancia, el cobre pesado y el tablero etc. de la placa madre. Esto ha hecho que nuestros productos del PWB generan una prolongación y una complementación eficaces, así como la formación de la línea de productos integrada que se extendía de inferior a de gama alta.
Nuestras ventajas
1. ISO9001, ISO14001, ISO13485, UL certificó la fábrica de fabricación;
2. La fabricación del PWB está estrictamente según especificaciones requeridas;
3. Resolver su PWB necesita de prototipo a la producción en masa;
4. Cualquier capa HDI PCBs;
5. taller 16000㎡; 8000 tipos de PWB por mes;
6. Comprobación rápida de CADCAM y cita libre del PWB;
7. Índice elegible de los productos de primera producción: Tarifa de la denuncia del cliente del >99%: <1>
8. Más que los años 19+ de experiencia de alta frecuencia del PWB;
9. Clase 3 de la clase 2/IPC de IPC;
10. Capacidad del PWB del prototipo y capacidad de la producción de volumen;
Nuestra capacidad del PWB (2022)
| Parámetro | Valor |
| Cuentas de la capa | 1-32 |
| Material del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal. |
| Tamaño máximo | Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio |
| Tolerancia del esquema del tablero | ±0,0059"(0.15m m) |
| Grueso del PWB | 0,0157" - 0,3937" (0.40m m--10.00m m) |
| Tolerancia del grueso (T≥0.8mm) | el ±8% |
| Tolerancia del grueso (t<0.8mm) | el ±10% |
| Grueso de la capa del aislamiento | 0,00295" - 0,1969" (0.075m m--5.00m m) |
| Pista mínima | 0,003" (0.075m m) |
| Espacio mínimo | 0,003" (0.075m m) |
| Grueso de cobre externo | los 35µm--los 350µm (1oz-10oz) |
| Grueso de cobre interno | el 17µm--los 350µm (0.5oz - 10oz) |
| Agujero de taladro (mecánico) | 0,0079" - 0,25" (0.2m m--6.35m m) |
| Agujero acabado (mecánico) | 0,0039" - 0,248" (0.10m m--6.30m m) |
| DiameterTolerance (mecánico) | 0,00295" (0.075m m) |
| Registro (mecánico) | 0,00197" (0.05m m) |
| Relación de aspecto | 12:1 |
| Tipo de la máscara de la soldadura | LPI |
| Min Soldermask Bridge | 0,00315" (0.08m m) |
| Min Soldermask Clearance | 0,00197" (0.05m m) |
| Enchufe vía diámetro | 0,0098" - 0,0236" (0.25m m--0.60m m) |
| Tolerancia del control de la impedancia | el ±10% |
| Final superficial | HASL, HASL SI, ENIG, lata de la inmersión, plata de la inmersión, OSP, finger del oro, etc. plateado oro puro. |
