De alta frecuencia del tablero del PWB de Rogers RF de la capa doble de Rogers 4835 1.524m m

Cuota De Producción:	1PCS
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-199.V1.0

Materia prima:

RO4835 1.524m m

Cuenta de la capa:

2 capas

Grueso del PWB:

1,6 milímetros ±0.1

Tamaño del PWB:

12 x 26mm=1up

Peso de cobre:

Final superficial:

oro de la inmersión

Resaltar:

La capa doble RF imprimió a la placa de circuito

placa de circuito de 1.524m m RF

Rogers High Frequency Circuit Board

Descripción del Producto

PWB de alta frecuencia de la capa doble 60mil 1.524m m Rogers 4835 del PWB RO4835 con oro de la inmersión

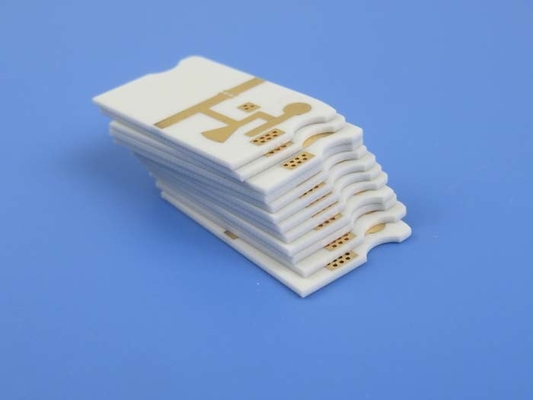

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de PWB de alta frecuencia empleado las laminas RO4835, capas dobles de Rogers con capa de la señal en el lado superior, protegiendo capa en el lado inferior. Se platea con oro de la inmersión, ninguna máscara de la soldadura o la serigrafía. Ha fabricado usando 60mil los substratos, el comenzar del cobre 0.5oz. Fabrican a los tableros según estándar de la clase II de IPC. Todos los tableros son eléctricos del 100% probados antes del envío.

Especificaciones del PWB

TAMAÑO DEL PWB	12 x 26mm=1up
TIPO DEL TABLERO	El doble echó a un lado PWB
Número de capas	2 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 17um (0,5 onzas) +plate
	RO4835 1.524m m
	cobre ------- 17um (0,5 onzas) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 110 milipulgadas/110
Agujeros mínimos/máximos:	1,0 milímetros/1,0 milímetros
Número de diversos agujeros:	1
Número de agujeros de taladro:	10
Número de ranuras molidas:	0
Número de recortes internos:	0
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	RO4835 1.524m m
Externo final de la hoja:	1,0 onzas
Hoja final interna:	N/A
Altura final del PWB:	1,6 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión, 86,2%
Suelde la máscara para aplicarse a:	N/A
Color de la máscara de la soldadura:	N/A
Tipo de la máscara de la soldadura:	N/A
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	N/A
Color de la leyenda componente	N/A
Fabricante Name o logotipo:	N/A
VÍA	Plateado a través del agujero (PTH), tamaño mínimo 1.0m m.
GRADO DE FLAMIBILITY	94V-0
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Características y ventajas

1. Mejoró perceptiblemente la resistencia de oxidación comparada a los materiales thermoset típicos de la microonda, que se diseñan para el funcionamiento sensible, usos en grandes cantidades.

2. Funcionamiento eléctrico excelente de los objetos expuestos de pequeñas pérdidas permitiendo el uso con frecuencias de funcionamiento más altas, especialmente ideales para los usos automotrices.

3. Resultados apretados de la tolerancia de la constante dieléctrica en líneas de transmisión controladas de la impedancia

4. Resultados compatibles del proceso sin plomo en ningún ampollar o delaminación

5. Resultados bajos de la extensión de Z-AXIS en confiable plateado a través de los agujeros

6. El coeficiente bajo de la extensión del en-avión sigue siendo estable sobre una gama entera de circuito que procesa temperaturas

7. CAF resistente

Los usos típicos son radar y sensores automotrices, microonda de punto a punto, amplificadores de potencia, organizados - radar del arsenal y los componentes del RF.

De alta frecuencia del tablero del PWB de Rogers RF de la capa doble de Rogers 4835 1.524m m 0

Nuestra capacidad del PWB (2022)

Parámetro	Valor
Cuentas de la capa	1-32
Material del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal.
Tamaño máximo	Prueba que vuela: 900600m m, prueba 460380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero	±0,0059"(0.15m m)
Grueso del PWB	0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm)	el ±8%
Tolerancia del grueso (t<0.8mm)	el ±10%
Grueso de la capa del aislamiento	0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima	0,003" (0.075m m)
Espacio mínimo	0,003" (0.075m m)
Grueso de cobre externo	los 35µm--los 350µm (1oz-10oz)
Grueso de cobre interno	el 17µm--los 350µm (0.5oz - 10oz)
Agujero de taladro (mecánico)	0,0079" - 0,25" (0.2m m--6.35m m)
Agujero acabado (mecánico)	0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico)	0,00295" (0.075m m)
Registro (mecánico)	0,00197" (0.05m m)
Relación de aspecto	12:1
Tipo de la máscara de la soldadura	LPI
Min Soldermask Bridge	0,00315" (0.08m m)
Min Soldermask Clearance	0,00197" (0.05m m)
Enchufe vía diámetro	0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia	el ±10%
Final superficial	HASL, HASL SI, ENIG, lata de la inmersión, plata de la inmersión, OSP, finger del oro, etc. plateado oro puro.
