El doble dieléctrico compuesto del tablero 1.0m m del PWB del RF de la microonda echó a un lado PWB

Productos

PWB de la base del metal

Contacta con nosotros

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contacta ahora

El doble dieléctrico compuesto del tablero 1.0m m del PWB del RF de la microonda echó a un lado PWB

Cuota De Producción:	1pcs
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-183.V1.0

Material de base:

Material dieléctrico compuesto de microondas

Cuenta de la capa:

PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido

Grueso del PWB:

0.8 mm ± 0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm ± 0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm

Tamaño del PWB:

≤400 mm X 500 mm

Máscara de la soldadura:

Etc. verde, negro, azul, amarillo, rojo.

Peso de cobre:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)

Finalización de la superficie:

Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP etc….

Resaltar:

Tablero dieléctrico del PWB del RF

el doble de 1.0m m echó a un lado PWB

Tablero compuesto del PWB del RF de la microonda

Descripción del Producto

Wangling TP-1/2 PCB de alta frecuencia PCB RF alternativo de mayor frecuencia DK10, DK22

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)

Descripción general

El TP-1/2 es liso y limpio en ambos lados, sin manchas, arañazos y abolladuras en la apariencia general.La constante dieléctrica es estable y DK puede ser opcional dentro del rango de 3 a 22 de acuerdo con el diseño del requisito del circuitoLa temperatura de funcionamiento es de -100°C+150°C.

La resistencia a la descamación entre el cobre y el sustrato es más fiable que la capa de película al vacío del sustrato cerámico.mayor tasa de aprobación de la producciónEn particular, el coste de fabricación es mucho más bajo que el sustrato cerámico.

Podemos encontrar sus aplicaciones en sistemas de prevención de colisiones de aviones, antenas GPS, antenas de parche de microrrugas, componentes pasivos (filtros, acopladores, divisores de potencia), componentes de satélites.

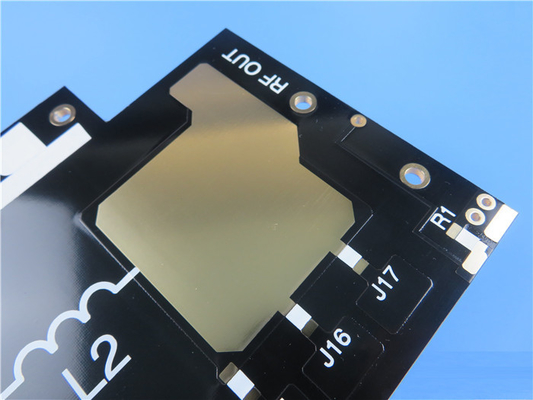

El doble dieléctrico compuesto del tablero 1.0m m del PWB del RF de la microonda echó a un lado PWB 0

Nuestra capacidad (TP-1/2)

Material de los PCB:	Material dieléctrico compuesto de microondas
Nombramiento:	TP-1/2
Constante dieléctrica:	10.0
Factor de disipación	0.001 10 GHz
Número de capas:	PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor del PCB:	0.8 mm ± 0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm ± 0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0.12, 6,0 mm±0.12, 10,0 mm±0.2
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.

¿Por qué elegirnos?

1.ISO9001, ISO14001, IATF16949, ISO13485, certificado por la UL;

2.Más de 18 años de experiencia en PCB de alta frecuencia;

3.La orden de pequeña cantidad está disponible, no se requiere MOQ;

4.Somos un equipo de pasión, disciplina, responsabilidad y honestidad;

5Entrega a tiempo: > 98%, tasa de quejas de los clientes: < 1%

6.16000m2 de taller, 30000m2 de producción al mes y 8000 tipos de PCB al mes;

7.Poderosas capacidades de PCB apoyan su investigación y desarrollo, ventas y marketing;

8.Clase 2 / clase 3 de la CIP

TP-1/2 Valor típico

Nombre	Condición de ensayo	Unidad	Valor
Densidad	Estado normal	G/cm³	1.0 ~ 2.9
Absorción de humedad	Sumersión en agua destilada de 20 ± 2°Cdurante 24 horas	%	≤ 002
Resistencia de la cáscara	En estado normal	N/cm	≥ 6 años
Resistencia de la cáscara	En el entorno de humedad y temperatura alternadas:	N/cm	≥ 4 años
Temperatura de funcionamiento	Cabina de alta y baja temperatura	°C	- 100¿Qué quieres decir?+ 150(La temperatura de procesamiento no debe exceder de 200 °C.°C)
Conductividad térmica	-55 ~ 288°C	P / m / k	0.6
TEC	Aumento de la temperatura de 96°Cpor hora		Se trata de:^{- 5 años}
Factor de reducción	2 horas en agua hirviendo	%	0.0004
Resistencia de la superficie	500 V de corriente continua en estado normal	M.Ω	≥ 1 × 10⁷
Resistencia de la superficie	500 V CC Humedad y temperatura constantes	M.Ω	≥ 1 × 10⁵
Resistencia por volumen	Estado normal	MΩ.cm	≥ 1 × 10⁹
Resistencia por volumen	Humedad y temperatura constantes		≥ 1 × 10⁶
Resistencia dieléctrica de la superficie	Estado normal	Kv/mm	≥ 1.5
Resistencia dieléctrica de la superficie	Humedad y temperatura constantes		≥ 1.2
Constante dieléctrica	10 GHz	el	3, 6, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK puede ser personalizado)
Factor de disipación	10 GHz	Tgδ(el 3-11)	≤ 1 × 10^{- ¿ Qué pasa?}
Factor de disipación	10 GHz	Tgδ(el 12 al 22)	≤ 1,5 × 10^{- ¿ Qué pasa?}

El doble dieléctrico compuesto del tablero 1.0m m del PWB del RF de la microonda echó a un lado PWB 1
