Descripción del Producto

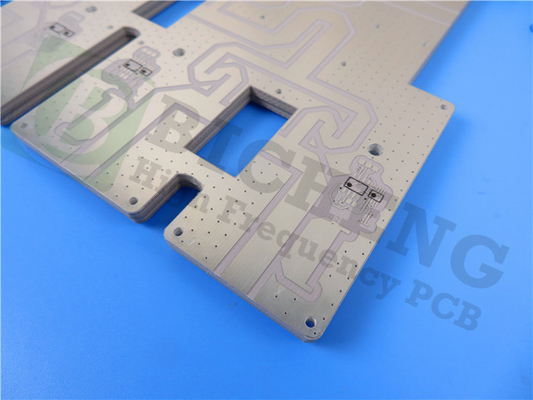

PCB de alta frecuencia de 60 mil RF-10Placa de circuito impreso de microondas Taconic de doble cara de baja pérdida y altaPlaca de circuito impreso RF DKs

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Descripción general

Este tipo de PCB de baja pérdida y alto DK está construido sobre un sustrato RF-10 de 60 mil. Es una construcción de doble capa con una gran área de inmersión de oro y una máscara de soldadura verde parcial.El cobre acabado de 1 oz está en ambos lados.Las placas se fabrican según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados.Cada 25 tableros se embalan para su envío.

Especificaciones de PCB

TAMAÑO DE PCB	90 x 100 mm = 1 arriba
TIPO DE TABLERO	PCB de doble cara
Número de capas	2 capas
Componentes de montaje en superficie	SÍ
Componentes de agujero pasante	NO
APILAMIENTO DE CAPAS	cobre ------- 17um(0.5 oz)+placa capa SUPERIOR
	RF-10 1.524mm
	cobre ------- 17um (0,5 oz) + capa BOT de placa
TECNOLOGÍA
Traza y espacio mínimos:	4 mil / 4 mil
Agujeros Mínimos / Máximos:	0,3 mm / 4,0 mm
Número de diferentes agujeros:	5
Número de agujeros de perforación:	211
Número de ranuras fresadas:	5
Número de recortes internos:	3
Control de impedancia:	No
Número de dedo de oro:	0
MATERIAL DEL TABLERO
Epoxi de vidrio:	RF-10 1.524mm
Lámina final externa:	1,0 onzas
Lámina final interna:	N / A
Altura final de PCB:	1,6mm ±0,16
CHAPADO Y RECUBRIMIENTO
Acabado de la superficie	Oro de inmersión, 89%
Máscara de soldadura aplicable a:	Capa superior
Color de la máscara de soldadura:	Verde
Tipo de máscara de soldadura:	LPI
CONTORNO/CORTE	Enrutamiento
CALIFICACIÓN
Lado de la leyenda del componente	N / A
Color de la leyenda del componente	N / A
Nombre o logotipo del fabricante:	N / A
A TRAVÉS DE	Orificio pasante chapado (PTH), tamaño mínimo 0,3 mm.
CLASIFICACIÓN DE FLAMIBILIDAD	94V-0
TOLERANCIA DE DIMENSIÓN
Dimensión del esquema:	0.0059"
Recubrimiento del tablero:	0.0029"
Tolerancia de perforación:	0.002"
PRUEBA	Prueba eléctrica 100% previo envío
TIPO DE OBRA A SUMINISTRAR	archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc.
VÍA DE SERVÍCIO	En todo el mundo, en todo el mundo.

TípicoAplicaciones

1.Sistemas de prevención de colisiones de aeronaves

2. Antenas GPS

3. Antenas de parche Microstrip

4.Componentes pasivos (filtros, acopladores, divisores de potencia)

5. Componentes satelitales

¿Por qué elegirnos?

1.ISO9001, ISO14001, IATF16949, ISO13485, certificado UL;

2. Más de 18 años de experiencia en PCB de alta frecuencia;

3. La orden de pequeña cantidad está disponible, no se requiere MOQ;

4.Somos un Equipo de pasión, disciplina, responsabilidad y honestidad;

5. Entrega a tiempo: >98 %, índice de quejas de clientes: <1 %

Taller de 6,16000㎡, producción de 30000㎡ al mes y 8000 tipos de PCB al mes;

7. Las potentes capacidades de PCB respaldan su investigación y desarrollo, ventas y marketing;

8.IPC Clase 2 / IPC Clase 3

PWB Taconic echado a un lado doble de alta frecuencia 60mil RF-10 de la microonda 0

Valor típico de RF-10

Propiedad	Método de prueba	Unidad	Valor	Unidad	Valor
Dk a 10 GHz	Mod. IPC-650 2.5.5.5.1		10.2±0.3		10.2±0.3
Df a 10 GHz	Mod. IPC-650 2.5.5.5.1		0.0025		0.0025
Tck†(-55 a 150 °C)	IPC-650 2.5.5.6	ppm/ºC	-370	ppm/ºC	-370
Absorción de humedad	IPC-650 2.6.2.1	%	0.08	%	0.08
Fuerza de pelado(1 onza de cobre RT)	IPC-650 2.4.8 (soldadura)	libras/pulgadas	10	N/mm	1.7
Resistividad de volumen	IPC-650 2.5.17.1	Mohm/cm	6,0x10⁷	Mohm/cm	6,0x10⁷
Resistividad de superficie	IPC-650 2.5.17.1	mamá	1,0x10⁸	mamá	1,0x10⁸
Fuerza flexible(MARYLAND)	IPC-650-2.4.4	psi	14,000	N/mm²	96.53
Fuerza flexible(CD)	IPC-650-2.4.4	psi	10,000	N/mm²	68.95
Resistencia a la tracción(MARYLAND)	CIP-650-2.4.19	psi	8,900	N/mm²	62.57
Resistencia a la tracción(CD)	CIP-650-2.4.19	psi	5,300	N/mm²	37.26
Estabilidad dimensional	IPC-650 2.4.39(Después de grabar)	% (25 mil-MD)	-0.0032	% (25 mil-CD)	-0.0239
Estabilidad dimensional	IPC-650 2.4.39(después de hornear)	% (25 mil-MD)	-0.0215	% (25 mil-CD)	-0.0529
Estabilidad dimensional	IPC-650 2.4.39(Después del estrés)	% (25 mil-MD)	-0.0301	% (25 mil-CD)	-0.0653
Estabilidad dimensional	IPC-650 2.4.39(Después de grabar)	% (60 mil-MD)	-0.0027	% (60 mil-CD)	-0.0142
Estabilidad dimensional	IPC-650 2.4.39(después de hornear)	% (60 mil-MD)	-0.1500	% (60 mil-CD)	-0.0326
Estabilidad dimensional	IPC-650 2.4.39(Después del estrés)	% (60 mil-MD)	-0.0167	% (60 mil-CD)	-0.0377
Densidad(Gravedad específica)	IPC-650-2.3.5	gramos/cm³	2.77	gramos/cm³	2.77
Calor especifico	IPC-650-2.4.50	J/g°C	0.9	J/g°C	0.9
Conductividad térmica(Desnudo)	IPC-650-2.4.50	W/M*K	0.85	W/M*K	0.85
CET (eje X-Y)(50 a 150 °C)	IPC-650 2.4.41	ppm/°C	16-20	ppm/°C	16-20
CET (eje Z)(50 a 150 °C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Clasificación de inflamabilidad	Interno		V-0		V-0
