RF-10 imprimió 60mil PWB de alta frecuencia Taconic 400mmX500m m de pequeñas pérdidas

Cuota De Producción:	1pcs
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-181.V1.0

Materia prima:

Compuestos de PTFE llenado de cerámica y de la fibra de vidrio tejida

cuenta de la capa:

PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido

Grueso del PWB:

10mil (0.254m m), 20mil (0.508m m), 25mil (0.635m m), 60mil (1.524m m), 125mil (3.175m m)

Tamaño del PWB:

≤400 mm X 500 mm

Máscara de la soldadura:

Verde, negro, azul, amarillo, rojo, etc.

peso de cobre:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)

Final superficial:

Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP etc….

Resaltar:

PWB de alta frecuencia 60mil

PWB de alta frecuencia Taconic

PWB de alta frecuencia de 400mmX500m m

Descripción del Producto

RF-10Placa de circuito impreso 10mil 20mil 60mil Taconic RF-10 PCB de alta frecuenciaPCB de baja pérdida y alta DK RF

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Descripción general

Los laminados RF-10 de Taconic son compuestos de PTFE relleno de cerámica y fibra de vidrio tejida, que tienen la ventaja de una constante dieléctrica alta (10,2 10 GHz) y un factor de disipación bajo (0,0025 10 GHz).El refuerzo de fibra de vidrio tejido fino se utiliza para ofrecer una pérdida dieléctrica baja y una rigidez mejorada para facilitar el manejo y una estabilidad dimensional mejorada para los circuitos multicapa.

Los materiales de alta frecuencia RF-10 están diseñados para proporcionar sustratos rentables, respondiendo a la necesidad de reducción de tamaño en las aplicaciones de RF.También se adhiere bien al cobre liso de bajo perfil.La baja disipación combinada con el uso de cobre muy suave da como resultado pérdidas de inserción óptimas a frecuencias más altas, donde las pérdidas por efecto pelicular juegan un papel importante.

Los beneficios de los laminados RF-10.tiene mixexcelente adherencia a cobres lisos, halta conductividad térmica para una gestión térmica mejorada, halto DK para la reducción del tamaño del circuito de RF yyoow 0.0025 tangente de pérdida a 10 GHz, etc.

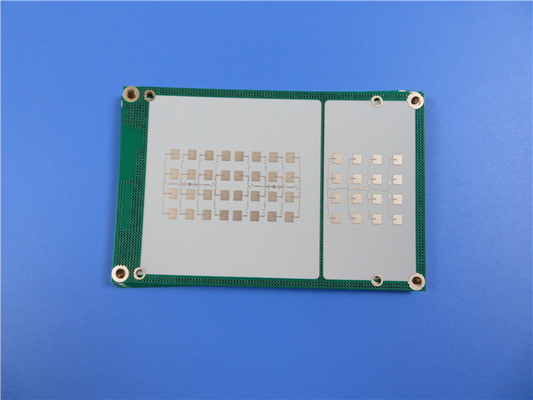

RF-10 imprimió 60mil PWB de alta frecuencia Taconic 400mmX500m m de pequeñas pérdidas 0

RF-10 imprimió 60mil PWB de alta frecuencia Taconic 400mmX500m m de pequeñas pérdidas 1

El RF-10 tiene una amplia gama de aplicaciones.incluyendo unsistemas para evitar colisiones de aviones,Antenas GPS, mantenas parche microstrip, pcomponentes activos (filtros, acopladores, divisores de potencia)etc.

Nuestra capacidad de PCB (RF-10)

Material de placa de circuito impreso:	Compuestos de PTFE con carga cerámica y fibra de vidrio tejida
Designación:	RF-10
Constante dieléctrica:	10.2
Factor de disipación	0,0025 10 GHz
Número de capas:	PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre:	17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz)
Grosor de placa de circuito impreso:	10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
Tamaño de placa de circuito impreso:	≤400 mm X 500 mm
Máscara para soldar:	Verde, negro, azul, amarillo, rojo, etc.
Acabado de la superficie:	Cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.

RF-10 imprimió 60mil PWB de alta frecuencia Taconic 400mmX500m m de pequeñas pérdidas 2

Valores típicos de RF-10

Propiedad	Método de prueba	Unidad	Valor	Unidad	Valor
Dk a 10 GHz	Mod. IPC-650 2.5.5.5.1		10.2±0.3		10.2±0.3
Df a 10 GHz	Mod. IPC-650 2.5.5.5.1		0.0025		0.0025
Tck†(-55 a 150 °C)	IPC-650 2.5.5.6	ppm/ºC	-370	ppm/ºC	-370
Absorción de humedad	IPC-650 2.6.2.1	%	0.08	%	0.08
Fuerza de pelado(1 onza de cobre RT)	IPC-650 2.4.8 (soldadura)	libras/pulgadas	10	N/mm	1.7
Resistividad de volumen	IPC-650 2.5.17.1	Mohm/cm	6,0x10⁷	Mohm/cm	6,0x10⁷
Resistividad de superficie	IPC-650 2.5.17.1	mamá	1,0x10⁸	mamá	1,0x10⁸
Fuerza flexible(MARYLAND)	IPC-650-2.4.4	psi	14,000	N/mm²	96.53
Fuerza flexible(CD)	IPC-650-2.4.4	psi	10,000	N/mm²	68.95
Resistencia a la tracción(MARYLAND)	CIP-650-2.4.19	psi	8,900	N/mm²	62.57
Resistencia a la tracción(CD)	CIP-650-2.4.19	psi	5,300	N/mm²	37.26
Estabilidad dimensional	IPC-650 2.4.39(Después de grabar)	% (25 mil-MD)	-0.0032	% (25 mil-CD)	-0.0239
Estabilidad dimensional	IPC-650 2.4.39(después de hornear)	% (25 mil-MD)	-0.0215	% (25 mil-CD)	-0.0529
Estabilidad dimensional	IPC-650 2.4.39(Después del estrés)	% (25 mil-MD)	-0.0301	% (25 mil-CD)	-0.0653
Estabilidad dimensional	IPC-650 2.4.39(Después de grabar)	% (60 mil-MD)	-0.0027	% (60 mil-CD)	-0.0142
Estabilidad dimensional	IPC-650 2.4.39(después de hornear)	% (60 mil-MD)	-0.1500	% (60 mil-CD)	-0.0326
Estabilidad dimensional	IPC-650 2.4.39(Después del estrés)	% (60 mil-MD)	-0.0167	% (60 mil-CD)	-0.0377
Densidad(Gravedad específica)	IPC-650-2.3.5	gramos/cm³	2.77	gramos/cm³	2.77
Calor especifico	IPC-650-2.4.50	J/g°C	0.9	J/g°C	0.9
Conductividad térmica(Desnudo)	IPC-650-2.4.50	W/M*K	0.85	W/M*K	0.85
CET (eje X-Y)(50 a 150 °C)	IPC-650 2.4.41	ppm/°C	16-20	ppm/°C	16-20
CET (eje Z)(50 a 150 °C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Clasificación de inflamabilidad	Interno		V-0		V-0
