Datos del producto:
Pago y Envío Términos:
|
| material de base: | AD1000 0.762mm | Recuento de capas: | 2 capas |
|---|---|---|---|
| Grosor de placa de circuito impreso: | 0,8 mm ±0,1 | tamaño de placa de circuito impreso: | 42 x 25 mm = 1 en adelante |
| peso de cobre: | 1 onza | Acabado de la superficie: | Oro de inmersión |
| Alta luz: | tablero del PWB de 30mil RF,Tablero echado a un lado doble del PWB del RF,Tablero de alta frecuencia del PWB del RF |
||
30milAD1000 PCB de alta frecuencia PCB RF de doble cara DK 10.2 PWBcon InmersiónOro
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Breve introducción

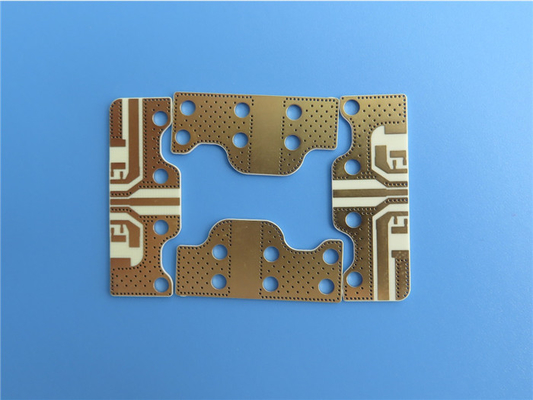

Este tipo de placa de circuito impreso RF de oro de inmersión está fabricado en material AD1000, PTFE/fibra de vidrio tejida/laminado relleno de cerámica.La placa de circuito es de dos capas con acabado de cobre de 1 oz.Sin máscara de soldadura y serigrafía.Ambas capas están totalmente expuestas al aire.Tiene un grosor de 0,8 mm y se envasan al vacío 50 tablas para su envío.
TípicoAplicaciones:
1. Sistemas de prevención de colisiones de aeronaves (TCAS)
2. Sistemas de vigilancia por radar basados en tierra
3. Amplificadores de bajo ruido (LNA)
4. Circuitos miniaturizados y antenas de parche
5. Amplificadores de potencia (PA)
6. Módulos y colectores de radar
7. Banda X e inferior
Especificaciones de PCB
| TAMAÑO DE PCB | 42 x 25 mm = 1 en adelante |
| TIPO DE TABLERO | PCB de doble cara |
| Número de capas | 2 capas |
| Componentes de montaje en superficie | SÍ |
| Componentes de agujero pasante | NO |
| APILAMIENTO DE CAPAS | cobre ------- 17um(0.5 oz)+placa capa SUPERIOR |
| AD1000 0.762mm | |
| cobre ------- 17um (0,5 oz) + capa BOT de placa | |
| TECNOLOGÍA | |
| Traza y espacio mínimos: | 10 mil / 10 mil |
| Agujeros Mínimos / Máximos: | 0,3 mm / 3,0 mm |
| Número de diferentes agujeros: | 2 |
| Número de agujeros de perforación: | 115 |
| Número de ranuras fresadas: | 0 |
| Número de recortes internos: | no |
| Control de impedancia: | no |
| Número de dedo de oro: | 0 |
| MATERIAL DEL TABLERO | |
| Epoxi de vidrio: | AD1000 0.762mm |
| Lámina final externa: | 1,0 onzas |
| Lámina final interna: | N / A |
| Altura final de PCB: | 0,8mm ±0,1 |
| CHAPADO Y RECUBRIMIENTO | |
| Acabado de la superficie | Oro de inmersión, 52% |
| Máscara de soldadura aplicable a: | N / A |
| Color de la máscara de soldadura: | N / A |
| Tipo de máscara de soldadura: | N / A |
| CONTORNO/CORTE | Enrutamiento |
| CALIFICACIÓN | |
| Lado de la leyenda del componente | N / A |
| Color de la leyenda del componente | N / A |
| Nombre o logotipo del fabricante: | N / A |
| A TRAVÉS DE | Orificio pasante chapado (PTH), tamaño mínimo 0,3 mm. |
| CLASIFICACIÓN DE FLAMIBILIDAD | 94V-0 |
| TOLERANCIA DE DIMENSIÓN | |
| Dimensión del esquema: | 0.0059" |
| Recubrimiento del tablero: | 0.0029" |
| Tolerancia de perforación: | 0.002" |
| PRUEBA | Prueba eléctrica 100% previo envío |
| TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
Otras RF disponiblestarjeta de circuito impreso METROmaterial
FR-4 Tg>135, Alta Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC, etc.
Rogers TMM4, TMM10, Kappa 438, etc.
PTFE F4B DN2,2, DN2,65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, RF-35, RF-35A2, TLF-35, RF -60A, RF-60TC, RF-45, TRF-45, etc.
AD450, AD600, AD1000, TC350, etc.
PCB de núcleo metálico, material 1W/MK-3W/MK
placa de circuito impreso flexible
Megatron 6 (M6) R-5775G
Nuestrotarjeta de circuito impresoServicios
prototipos de PCB
Producción de volumen en masa
PCB de un solo lado
PCB de doble cara
PCB multicapa hasta 32 capas
PCB de cobre pesado
PCB híbrido
PCB controlado por impedancia
Vía en pad PCB
PCB de matriz de rejilla de bolas (BGA)
Ciego a través de PCB
Agujeros avellanados, medio agujero, agujero de ajuste a presión
Entrega rápida (QTA)
Sin cantidad mínima de pedido (MOQ)
Servicio de envío puerta a puerta
CAPACIDAD
2500-3000 tipos cada mes.
VÍA DE SERVÍCIO
América del Norte, Oceanía, Sudeste Asiático, Europa del Este, África, América Latina, Europa Occidental y Meridional, Europa del Norte, Asia Central y Meridional, Oriente Medio.
Proceso de fabricación de PCB PTH de doble capa
El oro de inmersión y la PCB HASL se realizan de la siguiente manera: (1).Cizallamiento de materiales --> (2).Perforación --> (3).PTH --> (4).Película Seca (Circuito) --> (5).Enchapado de patrones --> (6).Aguafuerte --> (7).Máscara de soldadura --> (8).Serigrafía --> (9).Acabado Superficial --> (10).Perfil Contorno --> (11).Ranura en V --> (12).Prueba Eléctrica --> (13).Embalaje -->(14).Entrega
Podemos proporcionarle prototipos, lotes pequeños y producción en masa.Cualquier consulta, no dude en ponerse en contacto con nosotros.
