Tablero de pequeñas pérdidas del PWB de 20mil RF-45 con la base llenada de cerámica de la resina de PTFE

Cuota De Producción:	1PCS
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-177.V1.0

Materia prima:

Resina llenada de cerámica de PTFE

Cuenta de la capa:

PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido

Grueso del PWB:

20mil (0.508m m), 25mil (0.635m m), 31mil (0.787m m), 62mil (1.575m m), 125mil (3.175m m)

Tamaño del PWB:

≤400 mm X 500 mm

Máscara de la soldadura:

Etc. verde, negro, azul, amarillo, rojo.

Peso de cobre:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)

Final superficial:

Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP etc….

Resaltar:

tablero del PWB de 20mil RF

Tablero llenado de cerámica del PWB de PTFE RF

Tablero tejido del PWB del RF de la fibra de vidrio

Descripción del Producto

RF-45RF de baja pérdida tarjeta de circuito impresoEstable NSAlta frecuenciaPlaca de circuito de alto rendimiento

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Hola a todos,

Hoy vamos a hablar de un tipo de Placa de Circuito Impreso Taconic ORCER: PCB de alta frecuencia RF-45.

RF-45 es un laminado de resina de PTFE relleno de cerámica que utiliza fibra de vidrio tejida como refuerzo.Es un tipo de laminado de baja pérdida alternativo al FR-4, la constante dieléctrica (DK) es plana sobre la temperatura y el DF es estable sobre la frecuencia.

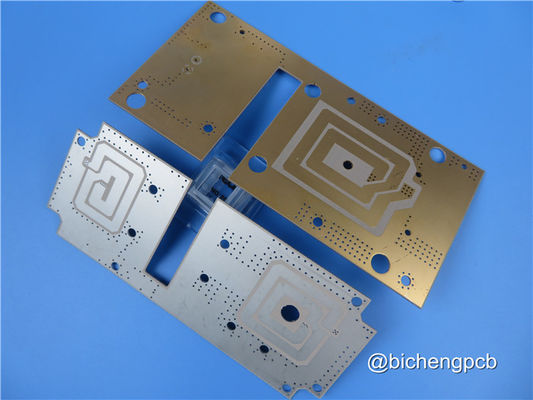

Tablero de pequeñas pérdidas del PWB de 20mil RF-45 con la base llenada de cerámica de la resina de PTFE 0

Tablero de pequeñas pérdidas del PWB de 20mil RF-45 con la base llenada de cerámica de la resina de PTFE 1

Las aplicaciones típicas sonantenas gps,Antenas RFID,sAntenas de radio satelital.

Valor típico de RF-45

Propiedad	Método de prueba	Unidad	Valor
Material	/	/	RF-45
Constante dieléctrica	IPC-TM-650 2.5.5.6	/	4.5
Factor de disipación a 10 GHz	IPC-TM-650 2.5.5.5.1	/	0.0037
Absorción de humedad	IPC-TM-650 2.6.2.1	%	≤0.04
Resistencia a la flexión (DM)	ASTM D790	psi	20700
RESISTENCIA A LA FLEXIÓN (CD)	ASTM D790	psi	19300
Fuerza de pelado (1 oz VLP)	IPC-TM-650 2.4.8 (estrés térmico)	libras/pulgada lineal	10
Conductividad térmica	ASTM F 433	W/m/K	0.33
Resistividad de volumen	IPC-TM-650 2.5.17.1	Mohm/cm	1,4x10⁸
Resistividad de superficie	IPC-TM-650.2.5.17.1	mamá	3,3x10⁶
CET (x)	IPC-TM-650-2.4.41 (>RT -125℃)	ppm/℃	9
CET (año)	IPC-TM-650-2.4.41 (>RT -125℃)	ppm/℃	13
CET (z)	IPC-TM-650-2.4.41 (>RT -125℃)	ppm/℃	96
Clasificación de inflamabilidad	UL94	/	V-0

Nuestra capacidad de PCB (RF-45)

Material de placa de circuito impreso:	Resina de PTFE con carga de cerámica
Designación:	RF-45
Constante dieléctrica:	4.5
Factor de disipación	0,0037 10 GHz
Número de capas:	PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre:	17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz)
Grosor de placa de circuito impreso:	20 mil (0,508 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 62 mil (1,575 mm), 125 mil (3,175 mm)
Tamaño de placa de circuito impreso:	≤400 mm X 500 mm
Máscara para soldar:	Verde, negro, azul, amarillo, rojo, etc.
Acabado de la superficie:	Cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.

Tablero de pequeñas pérdidas del PWB de 20mil RF-45 con la base llenada de cerámica de la resina de PTFE 2

Otro PCB disponible Material

FR-4 Tg>135, Alta Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC, etc.

Rogers TMM4, TMM10, Kappa 438, etc.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 etc

AD450, AD600, TC350, etc.

Nelco N4000, N9350, N9240

PCB de núcleo metálico, material 1W/MK-3W/MK

PCB flexible, Megtron 6 (M6) R-5775G

Nuestros servicios de PCB

prototipos de PCB

Producción de volumen en masa

PCB de un solo lado

PCB de doble cara

PCB multicapa hasta 32 capas

PCB de cobre pesado

PCB híbrido

PCB controlado por impedancia

Vía en pad PCB

PCB de matriz de rejilla de bolas (BGA)

Ciego a través de PCB

Agujeros avellanados, medio agujero, agujero de ajuste a presión

Entrega rápida (QTA)

Sin cantidad mínima de pedido (MOQ)

Servicio de envío puerta a puerta

CAPACIDAD

2500-3000 tipos cada mes.

VÍA DE SERVÍCIO

América del Norte, Oceanía, Sudeste Asiático, Europa del Este, África, América Latina, Europa Occidental y Meridional, Europa del Norte, Asia Central y Meridional, Oriente Medio.

Tablero de pequeñas pérdidas del PWB de 20mil RF-45 con la base llenada de cerámica de la resina de PTFE 3

Podemos proporcionarle prototipos, lotes pequeños y PCB de producción en masa.Alguna pregunta, por favor sientase libre de contactarnos.

Gracias por tu lectura.
