El doble del tablero 1.0m m del PWB de TRF-45 RF echó a un lado alta conductividad termal

TRF-45 RF PCB Board 1.0mm Double Sided High Thermal Conductivity
TRF-45 RF PCB Board 1.0mm Double Sided High Thermal Conductivity TRF-45 RF PCB Board 1.0mm Double Sided High Thermal Conductivity TRF-45 RF PCB Board 1.0mm Double Sided High Thermal Conductivity

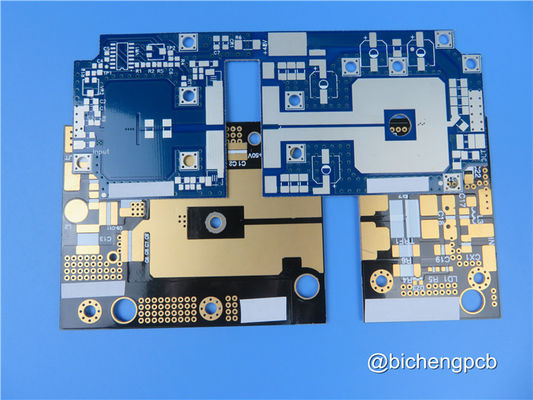

Ampliación de imagen :  El doble del tablero 1.0m m del PWB de TRF-45 RF echó a un lado alta conductividad termal

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-176.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1PCS
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000PCS por mes
Descripción detallada del producto
Materia prima: TRF-45 Cuenta de la capa: 2 capas
Grueso del PWB: 1,1 milímetros ±0.1 Tamaño del PWB: 100 x 65mm=1up
Máscara de la soldadura: Negro Serigrafía: Blanco
Peso de cobre: 0.5oz Final superficial: Oro de la inmersión
Alta luz:

Tablero del PWB del RF 1.0m m

,

Doble echado a un lado Tablero del PWB del RF

,

Tablero del PWB del RF del oro de la inmersión



El doble del PWB 1.0m m de TRF-45 RF echó a un lado alto PWB de pequeñas pérdidas de la conductividad termal

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Breve introducción

Este tipo de PWB echado a un lado doble el de alta frecuencia se emplea el material de cerámica-llenado de pequeñas pérdidas de 40mil TRF-45 con el cobre 1oz en lado superior e inferior. Es una placa de circuito no electrolítica del oro del nikel y de la inmersión (ENIG) con la constante dieléctrica (DK) 4,5. La capa inferior se expone completamente para ventilar.



Especificaciones del PWB

TAMAÑO DEL PWB 100 x 65mm=1up
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- capa SUPERIOR de 17um (0,5 onzas) +plate
TRF-45 1.02m m
cobre ------- 17um (0,5 onzas) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 5,0 milipulgadas/6,0
Agujeros mínimos/máximos: 0,4 milímetros/3,5 milímetros
Número de diversos agujeros: 1
Número de agujeros de taladro: 3
Número de ranuras molidas: 1
Número de recortes internos: 1
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: TRF-45
Externo final de la hoja: 1,0 onzas
Hoja final interna: N/A
Altura final del PWB: 1,1 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión, el 65%
Suelde la máscara para aplicarse a: Capa superior
Color de la máscara de la soldadura: Negro
Tipo de la máscara de la soldadura: Kuangshun
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente Capa superior
Color de la leyenda componente Blanco
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.4m m.
GRADO DE FLAMIBILITY 94V-0
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



El doble del tablero 1.0m m del PWB de TRF-45 RF echó a un lado alta conductividad termal 0



Otros materiales disponibles del PWB

FR-4 Tg>135, alto Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2)

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 Taconic etc.

AD450, AD600, AD1000, TC350 etc.

Nelco N4000, N9350, N9240

PWB de la base del metal, material 1W/MK-3W/MK

PWB flexible



CAPACIDAD

2500-3000 tipos cada mes.



ÁREA DE SERVICIO

Asiático de Norteamérica, de Oceanía, de Asia sudoriental, de Europa Oriental, de África, de América latina, occidental y de Southern Europe, de Europa del Norte, central y del sur, Medio Oriente.



Podemos ver sus usos en la radio por satélite, la identificación del RF, el amplificador de potencia etc.







El doble del tablero 1.0m m del PWB de TRF-45 RF echó a un lado alta conductividad termal 1



Proceso de fabricación del PWB del doble capa PTH

El oro de la inmersión y el PWB de HASL están procediendo como pasos de siguiente: (1). Corte del material --> (2). Perforación --> (3). PTH --> (4). Película seca (circuito) --> (5). Galjanoplastia del modelo --> (6). Aguafuerte --> (7). Máscara de la soldadura --> (8). Serigrafía --> (9). Final superficial --> (10). Contorno del perfil --> (11). V-surco --> (12). Prueba eléctrica --> (13). Empaquetado --> (14). Entrega



El doble del tablero 1.0m m del PWB de TRF-45 RF echó a un lado alta conductividad termal 2



Podemos proveer de usted los prototipos, los pequeños lotes y la producción en masa. Cualquier investigación, no dude en entrarnos en contacto con por favor.
