10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida

10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida
10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida 10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida

Ampliación de imagen :  10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-338.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes

10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida

descripción
Materia prima: F4BTME350 Recuento de capas: 2 capas
Espesor de PCB: 0,3 mm ultrafino Tamaño de PCB: 89,77 mm × 45,16 mm (tolerancia de ± 0,15 mm, 1 unidad)
Máscara de soldadura: Negro Serigrafía: Blanco
Peso de cobre: 1oz Acabado superficial: Oro de inmersión
Resaltar:

Placas de circuitos impresos flexibles recubiertas de lata

,

FPCB de revestimiento negro

,

Fabricación en las que se incluyen los productos de la partida 85

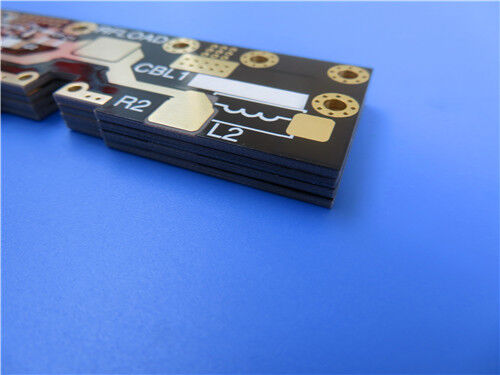

Esta PCB F4BTME350 personalizada es una placa de circuito de alta frecuencia ultradelgada optimizada para antenas modernas de estaciones base 4G/5G, comunicaciones por satélite, equipos aeroespaciales y módulos de RF/microondas multiescenario. Con un grosor acabado ultradelgado de 0,3 mm y un sustrato de PTFE relleno de nano-cerámica F4BTME350 profesional, esta placa ofrece un rendimiento de señal estable de baja pérdida y características de PIM ultrabaja de grado industrial (< -160 dBc). Fabricada con trazos/espacios finos precisos de 6/8 mil, diseño de microagujeros de 0,25 mm, acabado superficial de oro por inmersión, máscara de soldadura superior negra y serigrafía superior blanca, la PCB de 89,77 mm x 45,16 mm sigue estrictamente los estándares IPC-Clase-2 y se somete a pruebas eléctricas completas al 100% antes del envío. Es una solución de PCB de alta frecuencia fiable para amplificadores de bajo ruido, antenas de phased array, radares automotrices y proyectos de componentes de RF de alta potencia en todo el mundo.



Especificaciones de la PCB

Esta PCB de alta frecuencia F4BTME350 de 2 capas adopta una estructura de orificio pasante puro sin vías ciegas, lo que garantiza una transmisión de señal de alta frecuencia limpia y estable. Todos los parámetros mecánicos y eléctricos se calibran estrictamente para la fabricación de circuitos de microondas de precisión.

Elemento de Especificación Parámetro Detallado
Material Base Laminado de alta frecuencia F4BTME350 de PTFE relleno de nano-cerámica
Configuración de Capas PCB rígida de 2 capas
Dimensiones de la Placa 89,77 mm x 45,16 mm (tolerancia ±0,15 mm, 1 ud.)
Trazos/Espacio Mínimos 6/8 mils
Tamaño Mínimo del Agujero 0,25 mm
Tipo de Vía Solo orificio pasante, sin vías ciegas
Grosor de la Placa Terminada 0,3 mm ultradelgada
Peso del Cobre de la Capa Exterior Cobre acabado de 1 oz (1,4 mils)
Grosor del Recubrimiento de Vía 20 µm
Acabado Superficial Oro por Inmersión
Serigrafía Superior: Blanca; Inferior: Ninguna
Máscara de Soldadura Superior: Negra; Inferior: Ninguna
Prueba Pre-Envío Prueba eléctrica completa al 100%



Estructura de Apilamiento de PCB de 2 Capas

El apilamiento simétrico ultradelgado presenta una capa dieléctrica central F4BTME350 de 10 mil, manteniendo un estrés mecánico equilibrado y un rendimiento dieléctrico altamente consistente para la transmisión de señales de microondas de alta frecuencia.

Estructura de Capas Material y Grosor
Capa de Cobre Superior Lámina de cobre conductora de 35 µm
Sustrato Dieléctrico Central Núcleo F4BTME350, 0,254 mm (10 mils)
Capa de Cobre Inferior Lámina de cobre conductora de 35 µm



Estadísticas de la PCB

Esta PCB prototipo está diseñada con una distribución de circuito compacta, que coincide con los requisitos de diseño de módulos de RF miniaturizados y redes de alimentación de antenas. Los archivos estándar Gerber RS-274-X admiten la creación de prototipos precisos y la producción en lotes.

Elemento Estadístico Cantidad / Formato
Componentes Totales 12
Pads Totales 38
Pads de Orificio Pasante 17
Pads SMT Superiores 21
Pads SMT Inferiores 0
Vías 9
Redes 2



10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida

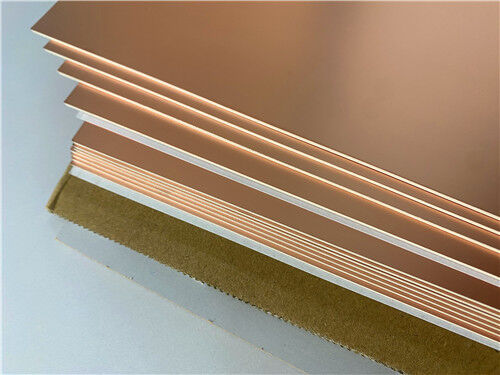

Descripción General del Material F4BTME350

Los laminados de la serie F4BTME se fabrican mediante un proceso meticuloso que implica la formulación científica de tela de fibra de vidrio, rellenos de nano-cerámica y resina de politetrafluoroetileno (PTFE). Estos sustratos se basan en la capa dieléctrica F4BM e incorporan nano-cerámicas de alta constante dieléctrica y baja pérdida. Esta integración da como resultado una constante dieléctrica mejorada, una resistencia al calor superior, un coeficiente de expansión térmica reducido, una mayor resistencia de aislamiento y una mejor conductividad térmica, todo ello manteniendo características de baja pérdida. Además, los laminados F4BTME se combinan específicamente con lámina de cobre RTF tratada inversamente, proporcionando un rendimiento excepcional en términos de PIM, control preciso de línea y pérdida de conductor minimizada.



10mil F4BTME350 Substrato de 2 capas de PCB RF ultrafinos de baja pérdida





Material F4BTME350Características

Adaptada para escenarios comerciales y aeroespaciales de alta frecuencia, esta PCB ultradelgada F4BTME350 resuelve los puntos débiles comunes de las placas de RF convencionales:



Rendimiento Estable de Alta Frecuencia: Dk fijo de 3,5 y baja pérdida Df ofrecen un rendimiento de señal consistente en un rango de 10 GHz a 20 GHz, evitando la deriva de frecuencia para dispositivos de estaciones base 5G y comunicaciones por satélite.



Estabilidad de PIM Ultrabaja: PIM inferior a -160 dBc elimina la interferencia de intermodulación pasiva, asegurando una salida de señal pura para antenas de phased array y módulos de amplificadores de bajo ruido.



Estabilidad Térmica y Dimensional Superior: CTE ultrabajo en los ejes X/Y y bajo coeficiente Dk térmico mantienen un rendimiento eléctrico y mecánico estable bajo cambios extremos de temperatura.



Baja Pérdida de Conductor y Soporte de Línea Fina: Combinado con lámina de cobre RTF tratada inversamente, admite un control preciso de línea y minimiza la pérdida de señal para componentes de RF de alta potencia.



Alta Adaptabilidad Ambiental: Absorción de humedad ultrabaja del 0,05% garantiza un funcionamiento fiable en entornos de estaciones base exteriores, aeroespaciales y de radar de vehículos.



Calidad de Entrega Estricta: El estándar de fabricación IPC-Clase-2 + prueba eléctrica del 100% antes del envío garantiza cero defectos de circuito y una consistencia de lote estable.



Aplicaciones

Las PCB ultradelgadas F4BTME350 de 2 capas se adoptan ampliamente en sistemas de RF y microondas de alta precisión y baja interferencia:



  • Antenas de estaciones base 4G/5G y redes de alimentación de antenas de gran formato PCS/PCN
  • Amplificadores de Bajo Ruido (LNA), LNB/LNC y amplificadores de RF de alta potencia
  • Antenas de phased array y sistemas de antenas sensibles a la fase
  • Terminales de comunicación por satélite, equipos aeroespaciales y de cabina
  • Módulos de RF de microondas, radares automotrices y sistemas de radar militares
  • Componentes pasivos de RF: divisores de potencia, acopladores y combinadores



Conclusión

Esta PCB rígida ultradelgada F4BTME350 personalizada de 2 capas proporciona soluciones rentables y de alta estabilidad para proyectos de RF comerciales 5G, satelitales y aeroespaciales. Construida con sustrato de PTFE nano-cerámico F4BTME350 genuino y lámina de cobre RTF, presenta baja pérdida de señal, PIM ultrabaja y excelente estabilidad térmica. Todas las placas se prueban eléctricamente de forma completa y cumplen con los estándares IPC-Clase-2. Admitimos envíos globales y personalización flexible para la verificación de prototipos de RF y pedidos de producción en masa.
