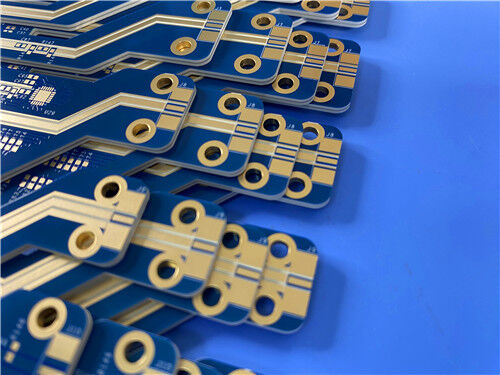

4 capas de Rogers RT/duroide 6202 PCB híbrido 1.014mm Placa de circuito dorado

Este híbrido de cuatro capas RogersNT1combustible de aceroEstá diseñado para aplicaciones de circuitos de microondas y RF de alta fiabilidad. Adopta una pila híbrida de dieléctrico RT/duroide 6202 de 0,127 mm, hoja de unión PP de 0,381 mm y sustrato FR-4 de 0,4 mm,El PCB cuenta con 0,5 onzas de cobre interior y 1 onza de cobre exterior, junto con un acabado de superficie de inmersión de oro,máscara de soldadura azul y serigrafía blanca para una conductividad estable y un marcado de circuito claroConstruido según las estrictas normas IPC-6012 Clase 3, adopta un agujero de cobre de espesor de 25 μm, agujeros de enchufe de resina y electroplacado llenado a través de tecnología de almohadilla para garantizar una integridad estructural excepcional.Las demás máquinas y aparatos, agujeros de posicionamiento y puntos de alineación óptica, este PCB de alta frecuencia de 110 mm × 35 mm admite un montaje preciso y una producción en masa, ideal para sistemas aeroespaciales, de radar y de comunicación de precisión.

Los PCBEspecificaciones

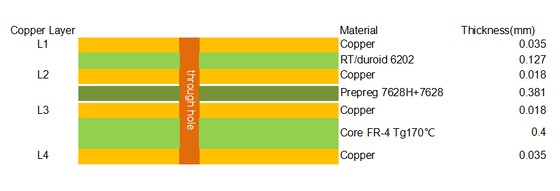

Posibilidad de acumular PCB

NT1 tecnología de la información

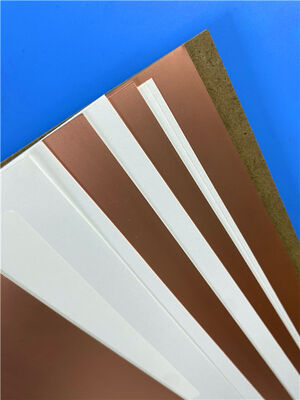

RT/duroid 6202 es un laminado profesional de baja pérdida de alta frecuencia de Rogers, personalizado para estructuras de microondas complejas y circuitos RF multicapa de alta precisión.Reforzado con fibra de vidrio tejida optimizada, el material presenta una contracción térmica extremadamente baja y una excelente estabilidad dimensional.junto a un coeficiente térmico muy bajo de constante dieléctricaEstas propiedades básicas garantizan un rendimiento eléctrico muy estable bajo amplias variaciones de temperatura.reducir eficazmente la atenuación de la señal de alta frecuencia y mantener la integridad constante de la señal durante el funcionamiento a largo plazo.

A diferencia de los sustratos ordinarios de alta frecuencia, RT/duroid 6202 ofrece una excelente compatibilidad mecánica con la lámina de cobre, con un coeficiente de expansión en plano y una reducción mínima del grabado.Evita la desviación de posición durante la producción en masa y elimina la necesidad de grabado doble secundarioApoyando opciones flexibles de papel de cobre que van desde 0,5 oz a 2 oz, el material se adapta a plano,diseños de apilamiento multicapa no planos y complejosSe ha convertido en un substrato de alta fiabilidad para equipos aeroespaciales, de defensa, de radar y de comunicación por satélite de precisión.

Características de rendimiento básicas

Pérdida de alta frecuencia ultrabaja: ofrece una excelente eficiencia de transmisión de señal con una atenuación mínima,que se adapten plenamente a los requisitos de funcionamiento del circuito de microondas de alta frecuencia y de ondas milimétricas.

Estabilidad dimensional superior: baja tasa de expansión térmica y contracción de grabado ultrabaja mantienen una tolerancia de posicionamiento de circuito precisa, lo que admite una producción de líneas finas de alta precisión.

Parámetros eléctricos estables: Cuenta con una tolerancia Dk estrecha y una deriva de temperatura ultrabaja, lo que garantiza un rendimiento dieléctrico constante en escenarios complejos de fluctuación de temperatura.

Proceso de agujero de enchufe de alta fiabilidad: los agujeros de enchufe de resina y el electroalimentado llenos a través de una almohadilla eliminan las vías huecas, mejorando la estanqueidad estructural, la estabilidad de la conductividad y la fiabilidad de la soldadura.

Ventaja de la estructura híbrida: combina el rendimiento de alta frecuencia RT/duroid 6202 con la eficiencia de costos FR-4, equilibrando el rendimiento profesional de RF y la rentabilidad comercial.

Aplicaciones típicas

• Antennas de matriz en fase
• Sistemas de radar terrestres y aerotransportados
• Antenas del sistema de posicionamiento global
• Planas traseras de potencia
• Circuitos multicapa complejos de alta fiabilidad
• Sistemas de prevención de colisiones de aerolíneas comerciales
• Redes de formación de haces

Conclusión

Construido con material dieléctrico de alta frecuencia Rogers RT/duroid 6202 de primera calidad, procesamiento avanzado de llenado y fabricación clasificada IPC Clase 3, este 4 capasPCB híbridosofrece un rendimiento eléctrico constante con bajas pérdidas, una estabilidad dimensional precisa y una fiabilidad térmica superior.Supera eficazmente las limitaciones de pérdida de señal y precisión de las placas FR-4 convencionales en condiciones de funcionamiento de alta frecuenciaAl combinar un sustrato profesional de grado de microondas con una estructura FR-4 rentable, esta construcción híbrida optimiza el rendimiento general y la asequibilidad.sirve como una solución altamente confiable para la industria aeroespacial, comunicaciones por satélite, radar de precisión y aplicaciones complejas de circuitos de RF multicapa.
