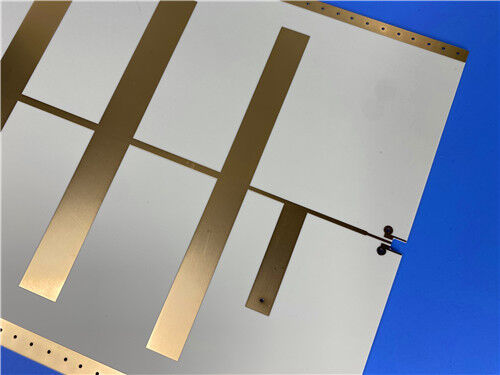

2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia

2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia
2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia 2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia

Ampliación de imagen :  2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-325.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Contacto

2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia

descripción
Materia prima: Wangling WL-CT615 Recuento de capas: Estructura rígida de PCB de 2 capas.
Espesor de PCB: 0,3 mm Tamaño de PCB: 99,03 mm × 45,6 mm (1 unidad), tolerancia dimensional: ±0,15 mm
Máscara de soldadura: Verde Serigrafía: Blanco
Peso de cobre: 1 oz (1,4 mils) para capas exteriores Acabado superficial: ENEPIG
Resaltar:

FPC de filtro delgado con interruptor

,

3M adhesivos de papel laminado

Esta PCB rígida de alta frecuencia WL-CT615 de 2 capas ofrece un rendimiento de RF de alta estabilidad y rentable para infraestructura de comunicaciones moderna, unidades de radar automotriz y sistemas de antenas satelitales. Construido con el laminado de fibra de vidrio y cerámica de polímero orgánico avanzado WL-CT615 de Wangling, este sustrato termoestable presenta una atenuación minimizada de señales de alta frecuencia y una estabilidad térmica superior. Ofrece procesos de fabricación más sencillos y una mayor consistencia de circuito que los materiales de PTFE tradicionales, lo que permite una producción comercial a gran escala. Diseñada con un grosor acabado ultradelgado de 0,3 mm y un peso de cobre exterior de 1 oz, la PCB adopta un acabado superficial ENEPIG de primera calidad para garantizar una soldabilidad robusta, resistencia a la oxidación a largo plazo y un rendimiento operativo fiable. Admite trazas y espaciados de línea fina de 4/5 mil junto con perforaciones mecánicas mínimas de 0,4 mm, con una estructura de vía no ciega para un enrutamiento de señal estable. La máscara de soldadura verde de doble cara proporciona una protección completa del circuito, mientras que la serigrafía blanca de doble cara permite una marca clara de los componentes y una mayor comodidad en el montaje.Especificación de PCBElemento de especificación



Detalles

Material base Laminado de alta frecuencia de fibra de vidrio y cerámica de polímero orgánico Wangling WL-CT615
Configuración de capas Estructura de PCB rígida de 2 capas
Grosor de placa acabado 0,3 mm
Dimensión de la placa 99,03 mm × 45,6 mm (1 unidad), tolerancia dimensional: ±0,15 mm
Grosor de cobre exterior 1 oz (1,4 mil) de peso de cobre acabado para capas exteriores
Grosor del chapado de vía Grosor de chapado de 20 μm
Traza/espacio mínimo 4/5 mil
Tamaño mínimo del orificio de perforación 0,4 mm
Estructura de vías ciegas No equipado
Acabado superficial ENEPIG
Impresión de serigrafía Serigrafía blanca en caras superior e inferior
Recubrimiento de máscara de soldadura Máscara de soldadura verde en caras superior e inferior
Estándar de calidad Especificación industrial IPC-Clase-2
Prueba previa al envío Inspección de rendimiento eléctrico completa al 100%
Estructura de apilamiento de PCB Este apilamiento rígido de 2 capas adopta un núcleo compuesto WL-CT615 de 0,203 mm (8 mil) mezclado con resina de hidrocarburo, rellenos cerámicos y tela de fibra de vidrio. Presenta un rendimiento dieléctrico estable, baja expansión térmica y una resistencia al calor excepcional. Equipado con capas de cobre de alta pureza duales de 35 μm para una conducción de señal uniforme, esta estructura admite la fabricación estándar de FR4, ofreciendo una estabilidad de fabricación y una consistencia de lote superiores a las de las PCB de alta frecuencia de PTFE tradicionales.



Capa de apilamiento

Detalles del parámetro



Capa de cobre superior Lámina de cobre de alta pureza de 35 μm de grosor
Núcleo dieléctrico WL-CT615 Esta PCB de alta frecuencia WL-CT615 presenta una disposición optimizada de componentes y vías distribuidas uniformemente. Su configuración de pads bien adaptada y su red de circuitos optimizada se adaptan perfectamente al ensamblaje de dispositivos de RF compactos, manteniendo una transmisión de señal de baja pérdida y sin interferencias para diversos módulos de comunicación y radar.
Capa de cobre inferior Lámina de cobre de alta pureza de 35 μm de grosor
Estadísticas de PCB Esta PCB de alta frecuencia WL-CT615 presenta una disposición optimizada de componentes y vías distribuidas uniformemente. Su configuración de pads bien adaptada y su red de circuitos optimizada se adaptan perfectamente al ensamblaje de dispositivos de RF compactos, manteniendo una transmisión de señal de baja pérdida y sin interferencias para diversos módulos de comunicación y radar.



2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia



Elemento estadístico

Cantidad



Componentes montados 31
Número total de pads 69
Pads de paso 41
Pads SMT superiores 28
Pads SMT inferiores 0
Cantidad de vías 56
Número de circuitos netos 2

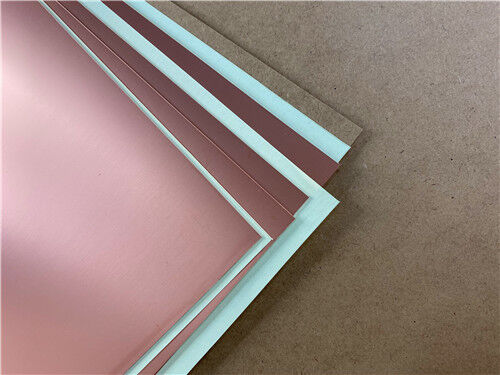

Descripción general del material WL-CT615 WL-CT615 es un laminado recubierto de cobre termoestable de alto rendimiento desarrollado de forma independiente por Wangling, formulado con resina de hidrocarburo, cerámicas compuestas y refuerzo de fibra de vidrio. A diferencia de los sustratos de PTFE que requieren procedimientos de fabricación complejos, este material admite técnicas de procesamiento maduras de FR4, lo que mejora en gran medida la eficiencia de producción y la repetibilidad del circuito. Su estructura única de compuesto de resina-cerámica logra una pérdida ultrabaja de alta frecuencia, una excelente resistencia térmica y un rendimiento dieléctrico estable a la temperatura. Con un valor de TG alto superior a 280°C, baja expansión térmica y absorción de humedad ultrabaja, WL-CT615 actúa como una alternativa fiable y rentable a los laminados de alta frecuencia importados para aplicaciones de RF y microondas convencionales.



Características de rendimiento principales

WL-CT615 integra una estabilidad eléctrica, un rendimiento térmico y una durabilidad estructural excepcionales, manteniendo una salida de señal de baja pérdida constante bajo operación de alta frecuencia y entornos de temperatura variables:



2 capas WL-CT615 PCB 0.3mm ENEPIG PCB de baja pérdida de alta frecuencia



Parámetro de rendimiento

Valor técnico y descripción del rendimiento



Constante dieléctrica estable Dk de 6,15 @ 10 GHz / 23°C, lo que permite un control de impedancia preciso para una transmisión de microondas de alta frecuencia estable
Pérdida mínima de alta frecuencia Factor de disipación ultrabajo de 0,004 @ 10 GHz, minimiza la atenuación de la señal y preserva la integridad completa de la señal
Deriva de temperatura suprimida TCDK de -122 ppm/°C, estabiliza las propiedades dieléctricas en medio de fluctuaciones frecuentes de temperatura
Conductividad térmica superior Conductividad térmica de 0,72 W/MK, acelera la disipación de calor y mejora la estabilidad a largo plazo para módulos de RF de alta potencia
Absorción de humedad ultrabaja Tasa de absorción de humedad de solo 0,04%, previene la deriva de parámetros eléctricos en entornos húmedos
Expansión térmica emparejada con cobre Eje X: 15 ppm/°C, Eje Y: 17 ppm/°C, Eje Z: 33 ppm/°C, previene eficazmente la delaminación de capas y la deformación térmica
Excelente resistencia al calor Valor TG superior a 280°C, ofrece una estabilidad térmica fiable para condiciones de operación de alta temperatura y alta potencia
Escenarios de aplicación típicos Gracias a su pérdida ultrabaja de alta frecuencia, su excelente estabilidad térmica y sus ventajas de procesamiento compatibles con FR4, las PCB de alta frecuencia WL-CT615 se implementan ampliamente en sistemas de comunicación comerciales, dispositivos electrónicos automotrices e instalaciones de microondas satelitales:



Antenas de estaciones base celulares, antenas satelitales, sistemas WiMAX y redes de antenas distribuidas

Radar automotriz de alta frecuencia, unidades de detección de precisión y sistemas de navegación de vehículos



  • Módulos amplificadores de potencia de RF de alta fiabilidad
  • Módulos frontales de transceptor de alta frecuencia satelital
  • Componentes de procesamiento de RF, filtros de alta frecuencia y módulos funcionales de microondas
  • Garantía de calidad y servicio global
  • Todas las placas de circuito de alta frecuencia WL-CT615 se fabrican en pleno cumplimiento de los estándares de calidad industrial IPC-Clase-2. Producido con archivos de fabricación estándar Gerber RS-274-X, cada PCB mantiene una precisión dimensional precisa y una repetibilidad eléctrica constante para una producción en masa estable. Cada unidad terminada se somete a pruebas eléctricas completas antes de la entrega para eliminar defectos funcionales y garantizar una calidad de lote uniforme. Respaldados por redes logísticas globales y equipos técnicos profesionales, ofrecemos soluciones de PCB de alta frecuencia fiables para proyectos globales de microondas de comunicación, automoción y satélite.
