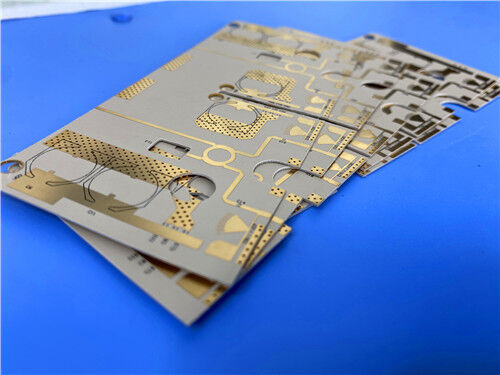

La PCB WL-CT350 de 2 capas es una placa de circuito de alta frecuencia rentable y de alta estabilidad diseñada para aplicaciones modernas de transmisión de señales de RF y microondas. Utilizando un laminado revestido de cobre cerámico de polímero orgánico WL-CT350 de primera calidad y un revestimiento exterior de cobre de 1 oz, este PCB rígido ultradelgado de 0,2 mm presenta un acabado de superficie Immersion Gold de alta confiabilidad, serigrafía negra solo en la parte superior y un diseño de doble cara sin máscara de soldadura que optimiza el rendimiento eléctrico de alta frecuencia y la disipación térmica.
¿Qué es el WL-CT350? Introducción de materiales

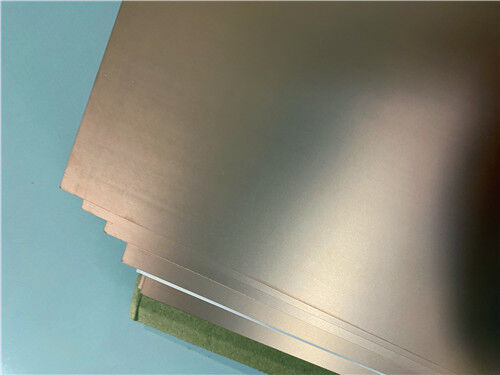

WL-CT350 es un laminado revestido de cobre de alta frecuencia a base de resina termoestable de alto rendimiento reforzado con rellenos cerámicos de polímeros orgánicos y tejido de fibra de vidrio. Su capa dieléctrica está formulada con resina de hidrocarburo, partículas cerámicas compuestas y sustrato de fibra de vidrio, lo que brinda características eléctricas excepcionales de bajas pérdidas optimizadas para diseños de circuitos de alta frecuencia. A diferencia de los materiales de PTFE complejos y difíciles de procesar, el WL-CT350 adoptaFR4-flujos de trabajo de fabricación compatibles, que simplifican enormemente la fabricación de PCB, mejoran la consistencia de la producción y garantizan una calidad estable entre lotes, lo que la convierte en una alternativa nacional ideal a los laminados de alta frecuencia importados.
La combinación compuesta patentada de resina de hidrocarburos y rellenos cerámicos otorga al WL-CT350 una excelente resistencia a altas temperaturas y una sólida estabilidad dieléctrica térmica. Esta serie de materiales mantiene una constante dieléctrica y un factor de pérdida estables a diferentes temperaturas, presenta una baja expansión térmica y logra una alta temperatura de transición vítrea (Tg) superior a 280 °C. Estas propiedades garantizan un rendimiento eléctrico constante y una integridad estructural bajo funcionamiento prolongado de alta frecuencia y condiciones térmicas fluctuantes.
Características principales del material de PCB WL-CT350
Diseñados para equilibrar el rendimiento de alta frecuencia con bajas pérdidas, una estabilidad térmica confiable y una excelente procesabilidad, los laminados de alta frecuencia WL-CT350 satisfacen completamente los requisitos de precisión y producción en masa de los circuitos comerciales de RF y microondas:
| Característica principal |
Parámetro técnico |
| Constante dieléctrica estable |
Dk = 3,48 a 10 GHz/23 °C |
| Factor de disipación bajo |
Df = 0,0039 a 10 GHz |
| Excelente estabilidad térmica Dk |
TCDK = 52 ppm/°C |
| Conductividad térmica eficiente |
Conductividad térmica = 0,7 W/MK |
| Absorción de humedad ultrabaja |
Absorción de humedad = 0,05% |
| CTE combinado con cobre |
11 ppm/°C (eje X), 14 ppm/°C (eje Y), 34 ppm/°C (eje Z) |
| Alta temperatura de transición vítrea |
Tg ≥ 280°C |
Beneficios clave de rendimiento de la PCB WL-CT350
El material cerámico de polímero orgánico WL-CT350 de alta frecuencia integra un rendimiento de RF superior, capacidad de fabricación simplificada y confiabilidad a largo plazo, ofreciendo ventajas integrales sobresalientes para la producción en masa de PCB comerciales de alta frecuencia:
Procesamiento compatible con FR4: Totalmente compatible con los procedimientos de fabricación FR4 convencionales, presenta flujos de trabajo de procesamiento más simples en comparación con los materiales basados en PTFE y reduce efectivamente la complejidad de fabricación y los costos operativos.
Consistencia de lote superior: adopta una formulación compuesta estabilizada que ofrece parámetros dieléctricos uniformes y rendimiento mecánico en lotes de producción en masa.
Excelente estabilidad ambiental: la absorción de humedad ultrabaja combinada con una sólida resistencia térmica mantiene un rendimiento estable del circuito en entornos de trabajo complejos y hostiles.
Sustitución de importaciones rentable: iguala el rendimiento de alta frecuencia de los laminados importados de primera calidad a un costo menor, y sirve como una solución rentable óptima para aplicaciones de RF comerciales a gran escala.
Especificaciones clave de construcción de PCB
| Elemento de parámetro |
Especificación específica |
| Materia prima |
Laminado revestido de cobre de fibra de vidrio cerámico de polímero orgánico WL-CT350 |
| Recuento de capas |
2 capas (estructura PCB rígida de doble cara) |
| Dimensiones del tablero |
56,8 mm × 78,09 mm, tolerancia dimensional: ±0,15 mm (1 pieza) |
| Seguimiento/espacio mínimo |
6/7 mils, compatible con enrutamiento de circuitos de alta frecuencia compacto y preciso |
| Tamaño mínimo del agujero |
0,3 mm, lo que permite un diseño de disposición de componentes denso y compacto |
| Vía Diseño |
Sólo estructura de orificio pasante, sin vías ciegas. |
| Grosor del tablero terminado |
Perfil ultrafino de 0,2 mm |
| Peso de cobre terminado |
Capas exteriores de cobre de 1 oz (1,4 mils) |
| A través del espesor del revestimiento |
Espesor del revestimiento de cobre de 20 μm |
| Acabado superficial |
Oro de inmersión |
| Serigrafía |
Capa superior: serigrafía negra; Capa inferior: sin serigrafía |
| Máscara de soldadura |
Sin máscara de soldadura en las capas superior e inferior |
| Estándar de prueba de calidad |
100% pruebas eléctricas completas implementadas antes del envío |
Estructura de apilamiento de PCB WL-CT350 de 2 capas
| Secuencia de capas |
Especificación de materiales |
Espesor |
| Capa exterior 1 (superior) |
Lámina de cobre conductora |
35 μm |
| Capa dieléctrica central |
Sustrato compuesto cerámico de polímero orgánico WL-CT350 |
0,102 mm (4 mil) |
| Capa exterior 2 (inferior) |
Lámina de cobre conductora |
35 μm |
Estadísticas de componentes y circuitos de PCB
| Elemento de parámetro |
Valor específico |
| Componentes |
19 |
| Almohadillas totales |
32 |
| Almohadillas para orificios pasantes |
18 |
| Almohadillas SMT superiores |
14 |
| Almohadillas SMT inferiores |
0 |
| Vías |
11 |
| Redes |
2 |
Formato de obra de arte aceptado:Los clientes de todo el mundo pueden estandarizar archivos de diseño Gerber RS-274-X para cotización y fabricación.
Estándar de calidad:Todos los PCB personalizados se fabrican e inspeccionan estrictamente de acuerdo con los estándares industriales IPC-Clase-2 para garantizar una calidad de lote estable y confiabilidad operativa a largo plazo.
Servicio global:Brindamos soporte de cotización a nivel mundial, consulta técnica profesional y servicios de envío global para todos los pedidos de PCB.
Escenarios de aplicación típicos
- Antenas de estaciones base y antenas de satélite.
- Radares, sensores y sistemas de navegación para automóviles
- amplificadores de potencia
- Cabezales de alta frecuencia satélite
- Dispositivos y filtros de RF.
- Antenas WIMAX y antenas distribuidas
En resumen, la PCB rígida ultradelgada de 2 capas WL-CT350 aprovecha la tecnología avanzada de compuestos cerámicos de polímeros orgánicos para ofrecer una baja pérdida dieléctrica, coeficientes dieléctricos térmicos estables, una absorción de humedad ultrabaja y un alto rendimiento de Tg. Con procesamiento compatible con FR4, expansión térmica adaptada al cobre y excelente rentabilidad, esta PCB de alta frecuencia sirve como una alternativa premium a los materiales importados, ideal para comunicaciones de estaciones base, equipos satelitales, radares automotrices y una amplia gama de dispositivos de RF y microondas.
