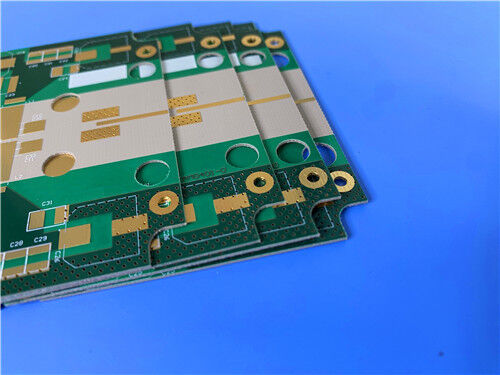

Esta PCB rígida RT/duroid 6202 personalizada de 2 capas es una placa de circuito de microondas de alto rendimiento para aplicaciones de RF y radar de precisión. Utiliza el laminado de baja pérdida RT/duroid® 6202 con un espesor acabado de 0,6 mm, cobre exterior de 1 oz, recubrimiento de vías de 20 μm y acabado ENIG. Esta placa compacta de 42,36 mm × 21,9 mm tiene máscara de soldadura superior verde y serigrafía superior blanca, construida según IPC-Class-2 y probada eléctricamente al 100% antes del envío. Con construcción de orificio pasante y traza/espacio de 4/7 mil, proporciona un rendimiento eléctrico estable, baja pérdida de señal y alta precisión dimensional para despliegues globales de microondas.
Especificaciones de la PCB
Esta PCB rígida RT/duroid 6202 de 2 capas adopta una estructura de orificio pasante simplificada y confiable sin vías ciegas o enterradas, lo que garantiza una transmisión de señal limpia, baja interferencia y una repetibilidad de fabricación consistente para diseños de circuitos de microondas.
| Elemento de Especificación |
Parámetro Detallado |
| Material Base |
Laminado de microondas de alta frecuencia Rogers RT/duroid 6202 |
| Configuración de Capas |
PCB rígida de 2 capas |
| Dimensiones de la Placa |
42,36 mm × 21,9 mm (1 ud.) |
| Traza / Espacio Mínimo |
4/7 mil |
| Tamaño Mínimo del Agujero |
0,4 mm |
| Tipo de Vía |
Solo orificio pasante, sin vías ciegas |
| Espesor Acabado de la Placa |
0,6 mm |
| Peso del Cobre Exterior |
Cobre acabado de 1 oz (1,4 mil) |
| Espesor del Recubrimiento de Vías |
20 μm |
| Acabado de Superficie |
ENIG (Níquel Electrolítico Oro por Inmersión) |
| Serigrafía |
Superior: Blanco; Inferior: Ninguno |
| Máscara de Soldadura |
Superior: Verde; Inferior: Ninguno |
| Prueba Pre-Envío |
Prueba eléctrica completa al 100% |
Estructura de Apilamiento de PCB de 2 Capas-Estructura Superior
El apilamiento simétrico de 2 capas equilibra el estrés mecánico interno y garantiza una transmisión de señal de alta frecuencia ultra estable, eliminando la deformación estructural y la deriva de frecuencia durante la operación.
| Estructura de Capas |
Material y Espesor |
| Capa de Cobre Superior |
Lámina de cobre conductora de 35 μm |
| Sustrato del Núcleo Dieléctrico |
Material de circuito de alta frecuencia RT/duroid® 6202 de 20 mil |
| Capa de Cobre Inferior |
Lámina de cobre conductora de 35 μm |
Estadísticas de la PCB
Esta PCB de alta frecuencia presenta un diseño compacto y optimizado adaptado a la miniaturización de circuitos de microondas, ofreciendo un rendimiento eléctrico estable con una distribución de circuito simplificada.
| Elemento Estadístico |
Cantidad / Formato |
| Componentes Totales |
13 |
| Pads Totales |
20 |
| Pads de Orificio Pasante |
11 |
| Pads SMT Superiores |
9 |
| Pads SMT Inferiores |
0 |
| Vías |
6 |
| Redes |
2 |

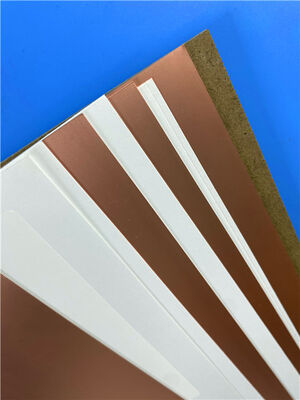

Introducción al Material RT/duroid 6202
Rogers RT/duroid 6202 es un laminado de microondas de baja pérdida y alto rendimiento reforzado con fibra de vidrio tejida limitada, especialmente diseñado para estructuras de circuitos de microondas y RF complejas. Combina una estabilidad eléctrica excepcional y una rigidez mecánica confiable, presentando una estabilidad dimensional ultra ajustada de 0,05 a 0,07 mil/pulgada. Esta propiedad de baja contracción evita eficazmente los procedimientos de doble grabado, lo que permite la fabricación de PCB de alta precisión con tolerancias posicionales estrictas para aplicaciones avanzadas de alta frecuencia.
NúcleoMaterialBeneficios
Esta PCB RT/duroid 6202 de 2 capas ofrece ventajas exclusivas para diseños de circuitos de alta frecuencia y microondas en comparación con los materiales de PCB estándar:
Pérdida Ultra Baja de Alta Frecuencia: Un factor de disipación extremadamente bajo garantiza una atenuación mínima de la señal, manteniendo una transmisión de señal de microondas pura y estable.
Expansión Coincidente con el Cobre: El CTE en el plano coincide perfectamente con la lámina de cobre, evitando la delaminación de capas y el agrietamiento de trazas bajo fluctuaciones de temperatura.
Estabilidad Dimensional Superior: La contracción de grabado ultra baja elimina el grabado secundario, mejorando en gran medida la precisión de fabricación y el rendimiento de producción.
Estabilidad Ambiental de Rango Completo: La baja absorción de humedad, la alta resistencia térmica y el coeficiente DK estable garantizan un rendimiento constante en condiciones extremas de temperatura y humedad.
Fiabilidad Eléctrica y Mecánica Dual: El refuerzo de fibra de vidrio equilibrado proporciona una estructura mecánica rígida y características eléctricas de alta frecuencia impecables.
Aplicaciones Típicas
Gracias a sus características de baja pérdida, alta estabilidad y alta precisión, esta PCB Rogers 6202 se adopta ampliamente en sistemas avanzados de microondas, radar y antenas:
- Antenas de Array en Fase
- Sistemas de Radar Terrestres y Aéreos
- Antenas de Posicionamiento Global GPS
- Placas de Respaldo de Alta Frecuencia
- Sistemas de Evitación de Colisiones de Aerolíneas Comerciales
- Redes de Conformación de Haz de Microondas
Conclusión
Esta PCB rígida Rogers RT/duroid 6202 personalizada proporciona soluciones de circuitos de microondas profesionales y de alta fiabilidad para equipos de RF y radar de precisión. Fabricada en estricta conformidad con los estándares IPC-Class-2 y completamente probada eléctricamente antes de la entrega, esta PCB de baja pérdida presenta un rendimiento dieléctrico estable, una pérdida de señal ultra baja y una precisión dimensional excepcional. Disponible con soporte de envío global, es ideal para la validación de prototipos y la producción en masa de antenas de array en fase, sistemas de radar, dispositivos GPS y proyectos de redes de conformación de haz de alta frecuencia en todo el mundo.
