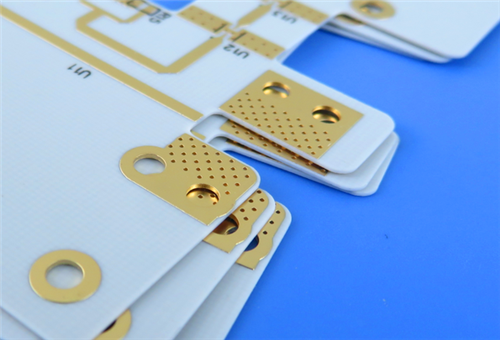

Esta PCB es una placa rígida de alta frecuencia de 2 capas personalizada fabricada con laminado dieléctrico de hidrocarburo Rogers RO4835, diseñada para aplicaciones de circuitos de microondas y RF rentables y de alta estabilidad. Cuenta con un acabado superficial de inmersión en oro, serigrafía negra solo en la parte superior (sin serigrafía inferior) y una estructura de doble cara completamente libre de máscara de soldadura. Todas las almohadillas de soldadura se mantienen libres de serigrafía para garantizar una calidad de soldadura constante.
Especificación de PCB
| Elemento de parámetro |
Especificación |
| Materia prima |
Laminado de hidrocarburos de alta frecuencia Rogers RO4835 |
| Recuento de capas |
PCB rígido de 2 capas |
| Dimensiones del tablero |
45 mm × 83,69 mm (1 pieza), tolerancia dimensional: ±0,15 mm |
| Seguimiento/espacio mínimo |
5 mil / 6 mil |
| Tamaño mínimo del orificio mecánico |
0,2 mm |
| Vía tipo |
Sólo se utilizan vías de orificio pasante, sin vías ciegas ni enterradas. |
| Grosor del tablero terminado |
0,6 mm |
| Peso de cobre acabado de la capa exterior |
1 oz (1,4 mils) para todas las capas de cobre |
| A través del espesor del revestimiento |
20 μm |
| Acabado superficial |
Oro de inmersión |
| Capa de serigrafía |
Serigrafía negra en la parte superior, sin serigrafía inferior y sin cobertura de serigrafía en las almohadillas de soldadura |
| Capa de máscara de soldadura |
Diseño sin máscara de soldadura de doble cara |
| Prueba de calidad |
100% pruebas eléctricas completas realizadas antes de la entrega. |
Estructura de apilamiento de capas de PCB
| Nombre de capa |
Especificación |
| Capa de cobre 1 (capa superior) |
Espesor de cobre acabado de 35 μm. |
| Núcleo dieléctrico |
Sustrato de hidrocarburo de alta frecuencia Rogers RO4835, espesor de 0,508 mm (20 mil) |
| Capa de cobre 2 (capa inferior) |
Espesor de cobre acabado de 35 μm. |
Ilustraciones y estándares de calidad
Formato de obra de arte: Fabricado con archivos estándar Gerber RS-274-X para garantizar un patrón de circuito preciso y una compatibilidad total con la producción.
Estándar de calidad: Estrictamente fabricado e inspeccionado según los estándares IPC-Clase-2 para garantizar un rendimiento estable y una durabilidad a largo plazo para uso industrial y comercial.
Cobertura de servicio: Hay servicios de envío global disponibles para brindar un suministro de productos estable y confiable para proyectos de PCB de alta frecuencia en todo el mundo.

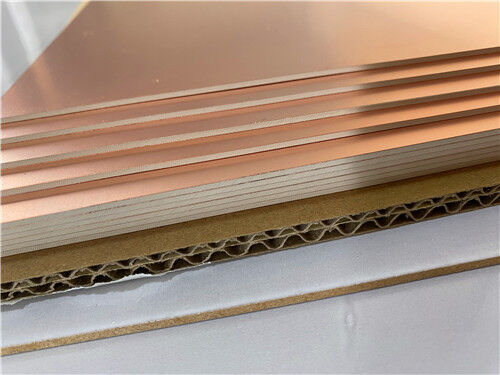

Descripción general del material RO4835
Rogers RO4835 es un laminado de alta frecuencia a base de hidrocarburos de primera calidad con una estabilidad superior a altas temperaturas y resistencia a la oxidación en comparación con los sustratos de microondas termoestables convencionales. Presenta propiedades eléctricas y mecánicas muy consistentes con el clásicoRO4350Bserie, que ofrece un rendimiento confiable de alta frecuencia y al mismo tiempo permite una fabricación en masa rentable. Totalmente compatible con los procesos de fabricación estándar FR-4, el material simplifica los flujos de trabajo de producción y mejora la eficiencia de fabricación. Equipado con una lámina de cobre con tratamiento inverso LoPro patentada por Rogers, el RO4835 logra una pérdida de inserción ultrabaja, lo que lo convierte en una solución ideal para diseños de circuitos de RF sensibles a pérdidas de alta precisión.
Características de rendimiento del material central
Cumplimiento de estándares: Cumpliendo con los estándares RoHS UL 94 V-0 e IPC-4103, el material ofrece un rendimiento seguro, estandarizado y confiable para aplicaciones electrónicas comerciales, industriales y automotrices.
Pérdida de alta frecuencia baja y estable: Mantiene un DK estable de 3,48 ± 0,05 y un DF ultrabajo de 0,0037 a 10 GHz, minimizando la atenuación y distorsión de la señal para garantizar una transmisión de señal de alta frecuencia precisa y estable.
Resistencia térmica superior: Con una Tg superior a 280 °C, el material presenta una excelente estabilidad térmica, resistiendo la degradación estructural y de rendimiento bajo procesamiento y operación a alta temperatura para una vida útil prolongada.
Rendimiento de expansión térmica controlable: los parámetros CTE optimizados reducen la expansión térmica y la deformación durante los ciclos de temperatura, manteniendo la integridad estructural y mejorando la confiabilidad general de la PCB en entornos térmicos variables.
Excelente resistencia a la oxidación y compatibilidad con el proceso: Ofrece una gran resistencia a la oxidación y compatibilidad total con el proceso sin plomo, evitando la formación de ampollas y la delaminación para permitir una producción en masa estable y de alto rendimiento.
Tolerancia dieléctrica precisa y estabilidad estructural: la estrecha tolerancia DK admite un control preciso de la impedancia y la coincidencia de señales para diseños de alta frecuencia, mientras que la baja expansión del eje Z estabiliza las vías chapadas para una calidad de fabricación constante.
Rendimiento integral rentable: Al integrar un rendimiento confiable de alta frecuencia, propiedades mecánicas estables y buena capacidad de fabricación, el RO4835 es un sustrato de alto costo y rendimiento ideal para dispositivos de RF, microondas y radares automotrices producidos en masa.
Escenarios de aplicación típicos
Aprovechando su baja pérdida dieléctrica de alta frecuencia, su excelente estabilidad térmica, su superior resistencia a la oxidación y su procesabilidad rentable, los PCB construidos con el laminado Rogers RO4835 se aplican ampliamente en sistemas de microondas y RF de alto rendimiento para diversos escenarios industriales y comerciales:
- Sistemas de radar automotrices y dispositivos sensores de alta precisión.
- Equipos de comunicación por microondas punto a punto.
- Módulos amplificadores de potencia de alta frecuencia.
- Sistemas de radar de matriz en fase
- Componentes funcionales de RF de alto rendimiento
