Tablero RO4350B y FR4 del PWB de la capa 1.7m m HDI del híbrido 10

Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4
Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4

Ampliación de imagen :  Tablero RO4350B y FR4 del PWB de la capa 1.7m m HDI del híbrido 10

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-084.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RO4350B+FR-4 Cuenta de la capa: 10 capas
Grueso del PWB: 1.7m m Tamaño del PWB: 210 x 85mm=1PCS
Máscara de la soldadura: Rojo Serigrafía: Blanco
Peso de cobre: Capa interna externa 18 de la capa 35 um/um Final superficial: Oro de la inmersión
Alta luz:

10 tablero del PWB de la capa HDI

,

tablero del PWB de 1.7m m HDI

,

1.7m m PWB de 10 capas



10-Layer PWB híbrido híbrido del PWB Rogers RO4350 6.6mil+FR4 con la máscara de la soldadura y el oro rojos de la inmersión

(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Estamos hablando hoy de un tipo de PWB híbrido de 10 capas empleamos RO4350B y FR-4. Utilizan a este tablero para los usos de la alta ganancia.

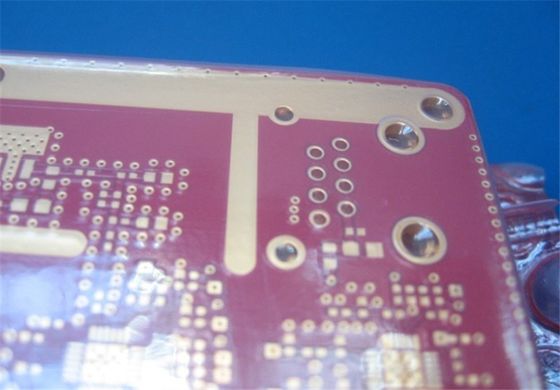

Tablero RO4350B y FR4 del PWB de la capa 1.7m m HDI del híbrido 10 0



El tablero es realmente simple, porque hay solamente a través de los agujeros conectados cada capa. La altura acabada es 1.7m m densamente. Los cojines y los agujeros son oro de la inmersión plateado, la superficie están con la máscara roja de la soldadura. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 20 tableros para el envío.



Tablero RO4350B y FR4 del PWB de la capa 1.7m m HDI del híbrido 10 1



Usos

Amplificador del preamplificador, de WiFi, estaciones de retransmisión y transmisor-receptor etc. del RF.



Nuestras ventajas

1) Ayúdele foco en sus capacidades de base en la investigación y desarrollo, ventas y el márketing;

2) capacidad del mes de 30000 metros cuadrados;

3) Resolver su PWB necesita de prototipo a la producción en masa;

4) Entrega rápida y puntual;

5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL certificó la fábrica.



Hoja del parámetro y de datos

TAMAÑO DEL PWB 210 x 85mm=1PCS
TIPO DEL TABLERO
Número de capas PWB de múltiples capas, PWB de 10 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR de 35um (1oz) +plate
Base 0.168m m de RO4350B
cobre ------- 18um (0.5oz) MidLayer 1
RO4450F Prepreg (2x0.1) 0.2m m
cobre ------- 18um (0.5oz) MidLayer 2
Base 0.168m m de RO4350B
cobre ------- 18um (0.5oz) MidLayer 3
RO4450F Prepreg (2x0.1) 0.2m m
cobre ------- 18um (0.5oz) MidLayer 4
Base 0.168m m de RO4350B
cobre ------- 18um (0.5oz) MidLayer 5
RO4450F Prepreg (2x0.1) 0.2m m
cobre ------- 18um (0.5oz) MidLayer 6
Base 0.168m m de RO4350B
cobre ------- 18um (0.5oz) MidLayer 7
FR-4 pregpreg 0.1m m
cobre ------- 18um (1oz) MidLayer 8
FR-4 base 0.1m m
cobre ------- capa de 35um (1oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: 5.9mil/5.9mil
Agujeros mínimos/máximos: 0.3mm/3.8m m
Número de diversos agujeros: 16
Número de agujeros de taladro: 11385
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Epóxido de cristal: RO4350B, RO4450B se mezcló con FR-4 TG>135
Externo final de la hoja: 1.5oz
Hoja final interna: 0.5oz
Altura final del PWB: 1.7m m ±0.17
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión (níquel 17,7%) 2µ” sobre 100µ”
Suelde la máscara para aplicarse a: Superior e inferior, mínimo 12micon.
Color de la máscara de la soldadura: Rojo
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente SUPERIOR e inferior.
Color de la leyenda componente Blanco, S-380W, Taiyo Supplied.
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), vía entoldado.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Nuestras capacidades de conducción 2020 de las placas de circuito

Vias ciegos, vias enterrados

PWB de la flexión

Tableros de cobre pesados 12oz

Alto Tg, alto material de CTI

FR-4 híbrido y material de alta frecuencia

La impedancia controló el PWB

Clase 2, clase 3 de IPC de IPC

PWB sin plomo (RoHS obediente)

PCBs de múltiples capas a los tableros de las capas del cobre 32+

PWB de la base del metal (MCPCB)

Materiales del PWB – FR-4, Polyimide,

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 etc….

TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc….

Fabricante obediente del PWB de RoHS

PWB rígido de la flexión

Por-agujero, BGA, finger del oro, bóveda del borde

Vía-en-cojín, vias llenados



Materiales del PWB

FR-4, Polyimide,

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 etc….

TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc….
