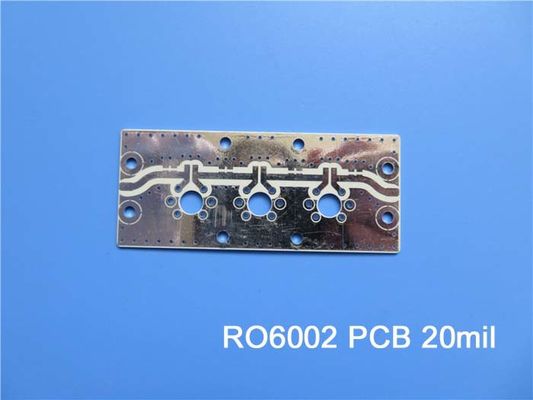

PWB de Rogers empleado RT/duroid 6002 20mil 0.508m m DK2.94 con HASL sin plomo para los sistemas del radar terrestre y aerotransportado
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
El material de la microonda de Rogers RT/duroid 6002 era la primera lamina de pequeñas pérdidas y baja de la constante dieléctrica para ofrecer las propiedades eléctricas y mecánicas superiores esenciales en el diseño de las estructuras complejas de la microonda que son mecánicamente confiables y eléctricamente estable.
El coeficiente termal de la constante dieléctrica es extremadamente - bajo de -55℃ a +150℃ que proporciona a los diseñadores de filtros, de osciladores y de líneas de retardo la estabilidad eléctrica necesaria en usos exigentes de hoy.
Un coeficiente bajo del eje de Z de la extensión termal (CTE) asegura la confiabilidad excelente de agujeros directos plateados. Los materiales de RT/duroid 6002 han sido con éxito temperatura completada un ciclo (- 55℃ a 125℃) para más de 5000 ciclos sin un solo vía fracaso.
La estabilidad dimensional excelente (0,2 a 0,5 milipulgadas/pulgada) es alcanzada haciendo juego el coeficiente de X y de Y de extensión para revestir con cobre. Esto elimina a menudo la aguafuerte doble para alcanzar tolerancias posicionales apretadas.
El módulo extensible bajo (X, Y) reduce grandemente la tensión aplicada para soldar juntas y permite que la extensión de la lamina sea obligada por una cantidad mínima del metal bajo de CTE (6 ppm/℃) fomenta confiabilidad cada vez mayor del soporte de la superficie.
Los usos adecuados particularmente a las propiedades únicas del material de RT/duroid 6002 incluyen las estructuras planas y no planares tales antenas, circuitos complejos de la mutli-capa con las conexiones de la capa intermediaria, y circuitos de la microonda para los diseños aeroespaciales en ambientes hostiles.
Usos típicos:
1. Evitación de colisión de la línea aérea comercial
2. Sistemas bajos de tierra
3. Organizado - antenas de arsenal
4. Placas madre del poder
Especificaciones del PWB
| TAMAÑO DEL PWB |
79 X 21 mm=1PCS |
| TIPO DEL TABLERO |
El doble echó a un lado PWB |
| Número de capas |
2 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
NO |
| PILA DE LA CAPA |
cobre ------- capa SUPERIOR de 18um (0,5 onzas) +plate |
| RT/duroid 6002 0.508m m |
| cobre ------- capa de 18um (0,5 onzas) +plate BOT |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
milipulgada 10 milipulgadas/10 |
| Agujeros mínimos/máximos: |
0,4 milímetros/2.2m m |
| Número de diversos agujeros: |
1 |
| Número de agujeros de taladro: |
1 |
| Número de ranuras molidas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
no |
| Número de finger del oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
RT/duroid 6002 0.508m m |
| Externo final de la hoja: |
1 onza |
| Hoja final interna: |
1 onza |
| Altura final del PWB: |
0,6 milímetros ±0.06 |
| EL PLATEAR Y CAPA |
|
| Final superficial |
HASL sin plomo |
| Suelde la máscara para aplicarse a: |
NO |
| Color de la máscara de la soldadura: |
NO |
| Tipo de la máscara de la soldadura: |
NO |
| CONTOUR/CUTTING |
Encaminamiento |
| MARCA |
|
| Lado de la leyenda componente |
N/A |
| Color de la leyenda componente |
N/A |
| Fabricante Name o logotipo: |
N/A |
| VÍA |
Plateado a través del agujero (PTH), tamaño mínimo 0.4m m. |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" |
| Galjanoplastia del tablero: |
0,0029" |
| Tolerancia del taladro: |
0,002" |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |

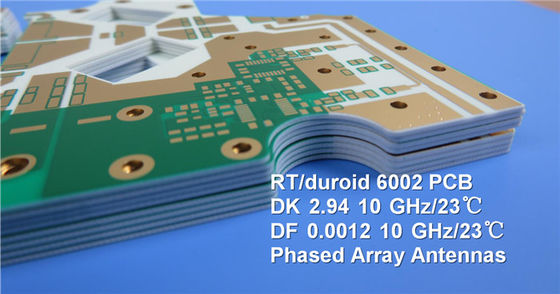

Hoja de datos de Rogers 6002 (RT/duroid 6002)
| Valor típico de RT/duroid 6002 |
| Propiedad |
RT/duroid 6002 |
Dirección |
Unidades |
Condición |
Método de prueba |
| Constante dieléctrica, εProcess |
2.94±0.04 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Constante dieléctrica, εDesign |
2,94 |
|
|
8GHz a 40 gigahertz |
Método de la longitud de la fase diferenciada |
| Factor de disipación, tanδ |
0,0012 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coeficiente termal de ε |
+12 |
Z |
ppm/℃ |
10 gigahertz 0℃-100℃ |
IPC-TM-650 2.5.5.5 |
| Resistencia de volumen |
106 |
Z |
Mohm.cm |
|
ASTM D 257 |
| Resistencia superficial |
107 |
Z |
Mohm |
|
ASTM D 257 |
| Módulo extensible |
828(120) |
X, Y |
MPa (kpsi) |
23℃ |
ASTM D 638 |
| Última tensión |
6,9 (1,0) |
X, Y |
MPa (kpsi) |
| Última tensión |
7,3 |
X, Y |
% |
| Módulo compresivo |
2482(360) |
Z |
MPa (kpsi) |
|
ASTM D 638 |
| Absorción de la humedad |
0,02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1
ASTM D 570 |
| Conductividad termal |
0,6 |
|
W/m/k |
80℃ |
ASTM C518 |
Coeficiente de extensión termal
(- 55 a 288℃) |
16
16
24 |
X
Y
Z |
ppm/℃ |
Derecho del 23℃/50% |
IPC-TM-650 2.4.41 |
| TD |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Densidad |
2,1 |
|
gm/cm3 |
|
ASTM D 792 |
| Calor específico |
0,93 (0,22) |
|
j/g/k
(BTU/ib/OF) |
|
Calculado |
| Cáscara de cobre |
8,9 (1,6) |
|
Ibs/in. (N/mm) |
|
IPC-TM-650 2.4.8 |
| Inflamabilidad |
V-0 |
|
|
|
UL 94 |
| Proceso sin plomo compatible |
Sí |
|
|
|
|
