Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | RO3035 | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 1.6m m | Tamaño del PWB: | 100 x 100mm=6PCS |
| Peso de cobre: | 0.5oz | Final superficial: | Oro de la inmersión |
| Resaltar: | tablero del PWB de 60mil RF,tablero del PWB de 1.524m m RF |
||

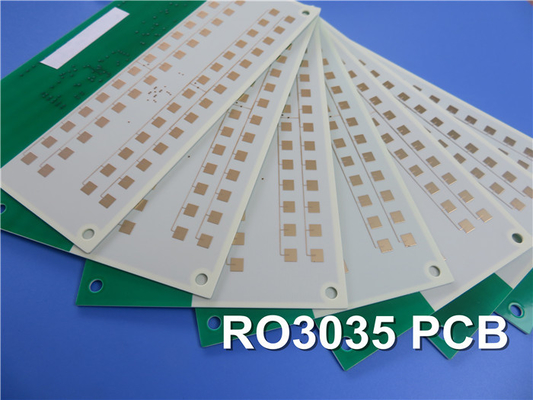

PCB de Rogers fabricado en RO3035 60mil 1.524mm DK3.5 con oro de inmersión para lectores de medidores remotos
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Los materiales de circuito de alta frecuencia RO3035 de Rogers son compuestos de PTFE rellenos de cerámica destinados al uso en aplicaciones comerciales de microondas y RF.Fue diseñado para ofrecer una estabilidad eléctrica y mecánica excepcional a precios competitivos.Las propiedades mecánicas son consistentes.Esto le permite al diseñador desarrollar diseños de tableros multicapa sin encontrar deformaciones o problemas de confiabilidad.Los materiales RO3035 exhiben un coeficiente de expansión térmica (CTE) en los ejes X e Y de 17 ppm/℃.Este coeficiente de expansión se corresponde con el del cobre, lo que permite que el material muestre una excelente estabilidad dimensional, con una contracción típica por grabado, después del grabado y horneado, de menos de 0,5 milésimas de pulgada por pulgada.El CTE del eje Z es de 24 ppm/℃, lo que proporciona una confiabilidad excepcional de orificio pasante enchapado, incluso en entornos severos.
Aplicaciones Típicas:
1) Sistemas de telecomunicaciones celulares
2) Satélites de transmisión directa
3) Antena de parche para comunicaciones inalámbricas
4) Placas posteriores de alimentación
Especificaciones de PCB
| TAMAÑO DE PCB | 100x100mm = 6 piezas |
| TIPO DE TABLERO | PCB de doble cara |
| Número de capas | 2 capas |
| Componentes de montaje en superficie | SÍ |
| Componentes de agujero pasante | SÍ |
| APILAMIENTO DE CAPAS | cobre ------- 18um(0.5 oz)+placa capa SUPERIOR |
| RO3035 1.524mm | |
| cobre ------- 18um(0.5 oz) + capa BOT de placa | |
| TECNOLOGÍA | |
| Traza y espacio mínimos: | 14 mil / 14 mil |
| Agujeros Mínimos / Máximos: | 0,4 mm / 4,0 mm |
| Número de diferentes agujeros: | 1 |
| Número de agujeros de perforación: | 1 |
| Número de ranuras fresadas: | 0 |
| Número de recortes internos: | 0 |
| Control de impedancia: | No |
| Número de dedo de oro: | 0 |
| MATERIAL DEL TABLERO | |
| Epoxi de vidrio: | RO3035 1.524mm |
| Lámina final externa: | 1 onza |
| Lámina final interna: | N / A |
| Altura final de PCB: | 1,6mm ±0,16mm |
| CHAPADO Y RECUBRIMIENTO | |
| Acabado de la superficie | oro de inmersión |
| Máscara de soldadura aplicable a: | N / A |
| Color de la máscara de soldadura: | N / A |
| Tipo de máscara de soldadura: | N / A |
| CONTORNO/CORTE | Enrutamiento |
| CALIFICACIÓN | |
| Lado de la leyenda del componente | N / A |
| Color de la leyenda del componente | N / A |
| Nombre o logotipo del fabricante: | N / A |
| A TRAVÉS DE | Orificio pasante chapado (PTH), tamaño mínimo 0,4 mm. |
| CLASIFICACIÓN DE FLAMIBILIDAD | Aprobación UL 94-V0 MÍN. |
| TOLERANCIA DE DIMENSIÓN | |
| Dimensión del esquema: | 0.0059" |
| Recubrimiento del tablero: | 0.0029" |
| Tolerancia de perforación: | 0.002" |
| PRUEBA | Prueba eléctrica 100% previo envío |
| TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
Hoja de datos de Rogers 3035(RO3035)
| RO3035 Valor típico | |||||
| Propiedad | RO3035 | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica,εProceso | 3,50±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
| Constante dieléctrica,εDiseño | 3.6 | Z | 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0015 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | -45 | Z | ppm/℃ | 10 GHz -50℃a 150℃ | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0.11 0.11 |
X Y |
mmm | COND A | IPC-TM-650 2.2.4 |
| Resistividad de volumen | 107 | MΩ.cm | COND A | CIP 2.5.17.1 | |
| Resistividad de superficie | 107 | MΩ | COND A | CIP 2.5.17.1 | |
| Módulo de tracción | 1025 1006 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Absorción de humedad | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor especifico | j/g/k | Calculado | |||
| Conductividad térmica | 0.5 | W/M/K | 50℃ | ASTM D 5470 | |
| Coeficiente de expansión termal (-55 a 288℃) |
17 17 24 |
X Y Z |
ppm/℃ | 23℃/50% HR | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃TGA | ASTM D 3850 | ||
| Densidad | 2.1 | gramos/cm3 | 23℃ | ASTM D 792 | |
| Fuerza de pelado de cobre | 10.2 | Ib/pulg. | 1 oz, EDC después del flotador de soldadura | IPC-TM 2.4.8 | |
| inflamabilidad | V-0 | UL 94 | |||
| Compatible con procesos sin plomo | Sí | ||||
