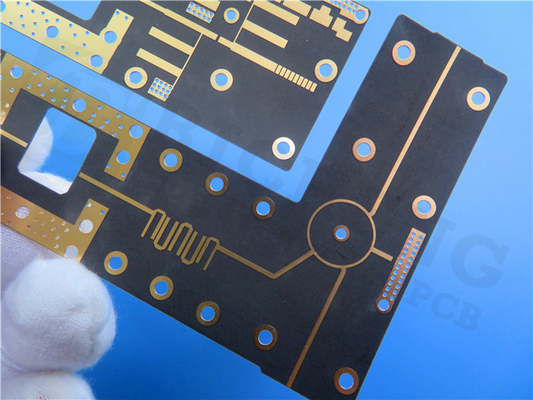

tablero echado a un lado doble del PWB de 20mil 1oz RF con la materia prima de RT/Duroid 5870

20mil Double Sided 1oz RF PCB Board With RT/Duroid 5870 Base Material
20mil Double Sided 1oz RF PCB Board With RT/Duroid 5870 Base Material 20mil Double Sided 1oz RF PCB Board With RT/Duroid 5870 Base Material

Ampliación de imagen :  tablero echado a un lado doble del PWB de 20mil 1oz RF con la materia prima de RT/Duroid 5870

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-016.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RT/Duroid 5870 Tamaño del PWB: 99 x 65mm=1PCS
Grueso del PWB: 0.6m m Cuenta de la capa: 2 capas
Peso de cobre: 1oz Final superficial: oro de la inmersión
Alta luz:

Tablero del PWB de Duroid 5870 RF

,

tablero del PWB de 1oz RF

,

placa de circuito echada a un lado doble 1oz



PWB de alta frecuencia de Sied RF del doble del PWB de Rogers RT/Duroid 5870 20mil 0.508m m para los usos de la onda de milímetro

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Rogers que el material el de alta frecuencia de RT/duroid 5870 es la microfibra de cristal reforzó compuestos de PTFE que se diseña para exigir usos de circuito del stripline y de la microcinta. Los resultados excepcionales de la uniformidad de la constante dieléctrica de sus microfibras aleatoriamente orientadas. La constante dieléctrica de RT/duroid 5870 es uniforme del panel al panel y es constante sobre una gama de frecuencia ancha. Su factor de disipación bajo amplía la utilidad de RT/duroid 5870 a banda Ku y a antedicho. Los materiales de RT/duroid 5870 se cortan, se esquilan y se trabajan a máquina fácilmente para formar. Son resistentes a todos los solventes y reactivo, calientes o fríos, usados normalmente en grabar al agua fuerte los circuitos impresos o en platear los bordes y los agujeros.



Los usos típicos son antenas de banda ancha de la línea aérea comercial, circuitos de la microcinta, circuitos del stripline, usos de la onda de milímetro, sistemas militares del radar, los sistemas de dirección de misil y las antenas de radio digitales de punto a punto etc.



Especificaciones del PWB

TAMAÑO DEL PWB 99 x 65mm=1PCS
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR de 35um (1 onza) +plate
RT/duroid 5870 0.508m m
cobre ------- 35um (1oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 5 milipulgadas/4,5
Agujeros mínimos/máximos: 0,3 milímetros/4,6 milímetros
Número de diversos agujeros: 7
Número de agujeros de taladro: 105
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: RT/duroid 5870 0.508m m
Externo final de la hoja: 1,0 onzas
Hoja final interna: N/A
Altura final del PWB: 0,6 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente n/a
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.3m m. La máscara de la soldadura destapó
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



tablero echado a un lado doble del PWB de 20mil 1oz RF con la materia prima de RT/Duroid 5870 0



Hoja de datos de Rogers RT/duroid 5870

Valor típico de RT/duroid 5870
Propiedad RT/duroid 5870 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 2,33
espec. 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Constante dieléctrica, εDesign 2,33 Z N/A 8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coeficiente termal de ε -115 Z ppm/℃ -50 del℃to 150 IPC-TM-650 2.5.5.5
Resistencia de volumen 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistencia superficial 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calor específico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calculado
Módulo extensible Prueba en el 23 Prueba en el 100 N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Última tensión 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Última tensión 9,8 8,7 X %
9,8 8,6 Y
Módulo compresivo 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Última tensión 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Última tensión 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Absorción de la humedad 0,02 N/A % 0,62" (1.6m m) D48/50 ASTM D 570
Conductividad termal 0,22 Z W/m/k 80 ASTM C 518
Coeficiente de extensión termal 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
TD 500 N/A TGA N/A ASTM D 3850
Densidad 2,2 N/A gm/cm3 N/A ASTM D 792
Cáscara de cobre 27,2 (4,8) N/A Pli (N/mm) hoja de 1oz (35m m) EDC
después de flotador de la soldadura
IPC-TM-650 2.4.8
Inflamabilidad V-0 N/A N/A N/A UL 94
Proceso sin plomo compatible N/A N/A N/A N/A
