Datos del producto:
Pago y Envío Términos:
|
| Materia prima:: | RO4350B | Grueso: | 0.8m m |
|---|---|---|---|
| Peso de cobre:: | 1oz | Final superficial:: | Oro de la inmersión |
| Cuenta de la capa:: | 2 capas | Tamaño del PWB:: | 93 x 92 milímetros |
| Resaltar: | Tablero del PWB de RO4350B RF,tablero del PWB de 0.762m m RF,el doble de 0.762m m echó a un lado el PWB de cobre |
||

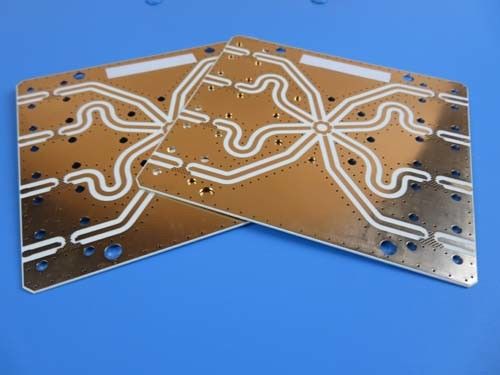

PWB de alta frecuencia del PWB 30mil Rogers 4350
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Las laminas de cerámica del hidrocarburo con el número de parte RO4350B se piensan para proporcionar funcionamiento de alta frecuencia mejorado y la fabricación barata del circuito. Una vez que las frecuencias de trabajo alcanzan 500 megaciclos y más allá, los diseñadores tienen un número mucho más pequeño de laminas a elegir de. Las calidades requeridas por los diseñadores de los circuitos de la microonda del RF, haciendo juego redes, y líneas de transmisión controladas de la impedancia están presentes en el material RO4350B. Puesto que los materiales estándar de la placa de circuito no se pueden utilizar en muchos usos debido a frecuencias de funcionamiento más altas, la pérdida dieléctrica baja permite emplear el material de RO4350B en estos usos.
El coeficiente de temperatura de la constante dieléctrica está entre el más bajo de cualquier material de la placa de circuito, y la constante dieléctrica es estable sobre una gama de frecuencia amplia. El coeficiente termal de la extensión del material de RO4350B (CTE) proporciona varias ventajas dominantes a los diseñadores del PWB. El coeficiente de la extensión de RO4350B es similar al del cobre que permite que el material exhiba estabilidad dimensional excelente, una propiedad necesaria para las construcciones de múltiples capas dieléctricas mezcladas de los tableros. Z-AXIS bajo CTE de RO4350B proporciona calidad plateada confiable del por-agujero, incluso en usos severos del choque termal. El material de RO4350B tiene un Tg de >280C así que sus características de la extensión siguen siendo estables sobre la gama entera de PWB que procesa temperaturas.
Especificaciones del PWB
| TAMAÑO DEL PWB | 93 x 92mm=1PCS |
| TIPO DEL TABLERO | |
| Número de capas | Doble echó a un lado el PWB, PWB de 2 capas |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | SÍ |
| PILA DE LA CAPA | cobre ------- capa SUPERIOR de 17.8um (0.5oz) +plate |
| RO4350B 30mil (0.762m m) | |
| cobre ------- capa de 17.8um (1oz) +plate BOT | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | 11.97mil |
| Agujeros mínimos/máximos: | 0.3/2.8m m |
| Número de diversos agujeros: | 2 |
| Número de agujeros de taladro: | 195 |
| Número de ranuras molidas: | 5 |
| Número de recortes internos: | 0 |
| Control de la impedancia | No |
| MATERIAL DEL TABLERO | |
| Epóxido de cristal: | RO4350B 30mil (0.762m m), Tg 288℃ |
| Externo final de la hoja: | 1oz |
| Hoja final interna: | 0oz |
| Altura final del PWB: | 0.8m m ±0.1 |
| EL PLATEAR Y CAPA | |
| Final superficial | Micoinch 16,2%) 2 del oro de la inmersión (sobre el níquel de 100 micropulgadas |
| Suelde la máscara para aplicarse a: | NO |
| Color de la máscara de la soldadura: | NO |
| Tipo de la máscara de la soldadura: | N/A |
| CONTOUR/CUTTING | Encaminando, marcas fiduciales |
| MARCA | |
| Lado de la leyenda componente | NO |
| Color de la leyenda componente | NO |
| Fabricante Name o logotipo: | N/A |
| VÍA | Plateado a través del agujero (PTH) |
| GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" (0.15m m) |
| Galjanoplastia del tablero: | 0,0030" (0.076m m) |
| Tolerancia del taladro: | 0,002" (0.05m m) |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Los usos típicos son como sigue:
Hoja de datos de Rogers 4350 (RO4350B)
| Valor típico de RO4350B | |||||
| Propiedad | RO4350B | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5 | |
| Constante dieléctrica, εDesign | 3,66 | Z | 8 a 40 gigahertz | Método de la longitud de la fase diferenciada | |
| Disipación Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente termal de ε | +50 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Resistencia de volumen | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistencia superficial | 5,7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2(780) | Z | Kv/mm (v/mil) | 0.51m m (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo extensible | 16.767 (2.432) 14.153 (2.053) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistencia a la tensión | 203 (29,5) 130 (18,9) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Fuerza flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | <0> | X, Y | mm/m (milipulgada/pulgada) |
después de etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de extensión termal | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| TD | 390 | ℃ TGA | ASTM D 3850 | ||
| Conductividad termal | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Absorción de la humedad | 0,06 | % | 48hours inmersión 0,060" temperatura 50℃ de la muestra |
ASTM D 570 | |
| Densidad | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Cáscara de cobre Stength | 0,88 (5,0) |
N/mm (pli) |
después de flotador de la soldadura 1 onza. Hoja del EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidad | (3) V-0 | UL 94 | |||
| Proceso sin plomo compatible | Sí | ||||
