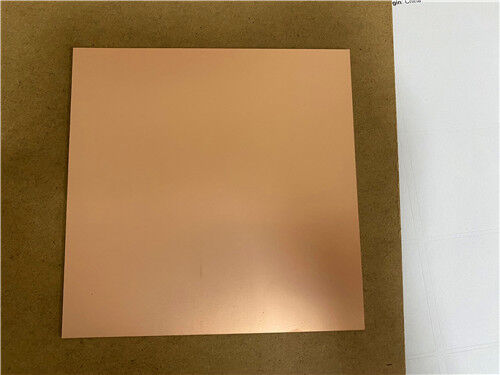

Material PCB TLY-5 laminado revestido de cobre

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

El TLY-5

Espesor del laminado:

0,089 mm 0,127 mm 0,191 mm 0,254 mm 0,508 mm 0,762 mm 1,524 mm 3,175 mm

Tamaño laminado:

12X18 pulgadas, 16X18 pulgadas, 18X24 pulgadas, 16X36 pulgadas, 24X36 pulgadas, 18X48 pulgadas

Peso de cobre:

0,5 onzas (0,018 mm) 1 onzas (0,035 mm)

Resaltar:

Laminado revestido de cobre TLY-5

Material PCB laminado de cobre

Laminado revestido de cobre con garantía

Descripción del Producto

Los laminados TLY-5 se fabrican con sustratos de fibra de vidrio tejida ultraligera, que ofrecen una estabilidad dimensional superior en comparación con los compuestos PTFE reforzados con fibra picados.La matriz de fibra tejida inherente a TLY-5 confiere una mayor robustez mecánica al laminado, lo que lo hace adecuado para entornos de producción de gran volumen.Este material está idealmente diseñado para sistemas de radar automotriz de 77 GHz y un amplio espectro de otras aplicaciones de antenas de onda milimétrica.

Las pruebas comparativas de validación del fabricante original realizadas a 77 GHz ▌por la comparación del TLY-5 ligeramente reforzado con su equivalente más cercano reforzado con fibra cortada ▌han verificado la compatibilidad de entrada,con pérdida de inserción equivalente y métricas de rendimiento dieléctricoLa principal ventaja competitiva reside en los rendimientos manufactureros sustancialmente más elevados del TLY-5.

TLY-5 tiene un rango de constante dieléctrica (Dk) de 2.17 ¢ 2.40Para la mayoría de los espesores disponibles, el valor Dk puede ajustarse a cualquier punto dentro de este intervalo, con una tolerancia de ± 0.02A 10 GHz, el material presenta un factor de disipación (Df) de aproximadamente 0.0009, un rendimiento sobresaliente dentro de la categoría de materiales con bajo contenido de Dk.

Material PCB TLY-5 laminado revestido de cobre 0

Beneficios clave

Estabilidad dimensional excepcional
Factor de disipación bajo líder en la industria
Alta resistencia al pelado
Absorción mínima de humedad
Constante dieléctrica uniforme y constante
Lasers de ablación

Aplicaciones típicas

Sistemas de radar para vehículos
Infraestructura de comunicaciones por satélite y móvil
Las demás
Bloques de bajo ruido, amplificadores de bajo ruido, convertidores de bajo ruido
Aeronáutica y aviónica
Sistemas de banda Ka, E y W
Antenas de matriz en fase y filtros/acopladores de RF

TY VALORES típicos
Propiedad	Método de ensayo	Unidad	Valor	Unidad	Valor
DK a 10 GHz	IPC-650 2.5.5.5		2.2		2.2
Df en 10 GHz	IPC-650 2.5.5.5		0.0009		0.0009
Absorción de humedad	IPC-650 2.6.2.1	%	0.02	%	0.02
Descomposición dieléctrica	IPC-650 2.5.6	el kV	> 45 años	el kV	> 45 años
Resistencia dieléctrica	Las demás partidas	V/mil	2,693	V/mil	106,023
Resistencia por volumen	IPC-650 2.5.17.1 ((después de una temperatura elevada.)	Se aplican las siguientes medidas:	1010	Se aplican las siguientes medidas:	1010
Resistencia por volumen	IPC-650 2.5.17.1 (después de la humedad)	Se aplican las siguientes medidas:	1010	Se aplican las siguientes medidas:	109
Resistencia de la superficie	IPC-650 2.5.17.1 ((después de una temperatura elevada.)	¿Qué es eso?	108	¿Qué es eso?	108
Resistencia de la superficie	IPC-650 2.5.17.1 (después de la humedad)	¿Qué es eso?	108	¿Qué es eso?	108
Fuerza de flexibilidad (MD)	IPC-650 2.4.4	el psi	14,057	N/mm2	96.91
Fuerza de flexibilidad (CD)	IPC-650 2.4.4	el psi	12,955	N/mm2	89.32
Resistencia a la descascarilla ((1⁄2 oz. de cobre)	IPC-650 2.4.8	Peso en libras/pulgada	11	N/mm	1.96
Resistencia al pelado ((1 oz.CL1 de cobre)	IPC-650 2.4.8	Peso en libras/pulgada	16	N/mm	2.86
Fuerza de descascar ((1 oz..CV1 de cobre)	IPC-650 2.4.8	Peso en libras/pulgada	17	N/mm	3.04
Fuerza de la cáscara	IPC-650 2.4.8 (después de una temperatura elevada)	Peso en libras/pulgada	13	N/mm	2.32
Modulo de Young (MD)	Se aplicarán las siguientes medidas:4.19	el psi	1.4 x 10⁶	N/mm²	9.65 por 10³
La proporción de Poisson (MD)	Se aplicarán las siguientes medidas:4.19		0.21		0.21
Conductividad térmica	Las demás partidas	En el caso de las empresas de la Unión Europea	0.22	En el caso de las empresas de la Unión Europea	0.22
Estabilidad dimensional (MD,10 mil)	IPC-650 2.4.39 (en promedio después de hornear y de un esfuerzo térmico)	mil/pulgada	- No hay nada.038		- No hay nada.038
Estabilidad dimensional (CD, 10 mil)	IPC-650 2.4.39 (en promedio después de hornear y de un esfuerzo térmico)	mil/pulgada	- No hay nada.031		- No hay nada.031
Densidad ((Gravedad específica)	Las demás partidas	G/cm3	2.19	G/cm³	2.19
CTE ((eje X)) ((25-260°C)	Se aplicarán los siguientes requisitos:	ppm/°C	26	ppm/°C	26
CTE (eje Y) (de 25 a 260 °C)	Se aplicarán los siguientes requisitos:	ppm/°C	15	ppm/°C	15
El eje CTE ((Z)) (de 25 a 260 °C)	Se aplicarán los siguientes requisitos:	ppm/°C	217	ppm/°C	217
NASA Desgasificación ((% TML)			0.01		0.01
NASA Desgasificación ((% CVCM)			0.01		0.01
La NASA está desgasificando			0.00		0.00
Calificación de inflamabilidad UL-94	El número de certificado es:		V-0		V-0

Material PCB TLY-5 laminado revestido de cobre 1
