Lámina laminada revestida de cobre RF IsoClad 917

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

IsoClad 917

Espesor del laminado:

0,787 mm 1,575 mm

Tamaño laminado:

12"X18"(305X457mm); 24"X18"(610X457mm);

Peso de cobre:

0,5 onzas (0,018 mm) 1 onzas (0,035 mm)

Resaltar:

Lámina laminada revestida de cobre RF

Lámina laminada IsoClad 917

Laminado revestido de cobre con garantía

Descripción del Producto

Los laminados IsoClad 917 son compuestos no tejidos de fibra de vidrio/PTFE diseñados para sustratos de placas de circuitos impresos.Su refuerzo no tejido los hace adecuados para aplicaciones donde el circuito final necesita ser formado o doblado, como en las antenas conformes o "envueltas".

Usando fibras más largas y un proceso de fabricación patentado,Los laminados IsoClad ofrecen una mayor estabilidad dimensional y una uniformidad constante dieléctrica superior en comparación con otros materiales de fibra de vidrio no tejida/PTFE con propiedades dieléctricas similares.

Los laminados IsoClad 917 (Er=2.17, 2.20) presentan una baja relación fibra de vidrio a PTFE, ofreciendo la constante dieléctrica disponible más baja y el factor de disipación alcanzable con un compuesto de PTFE y fibra de vidrio.

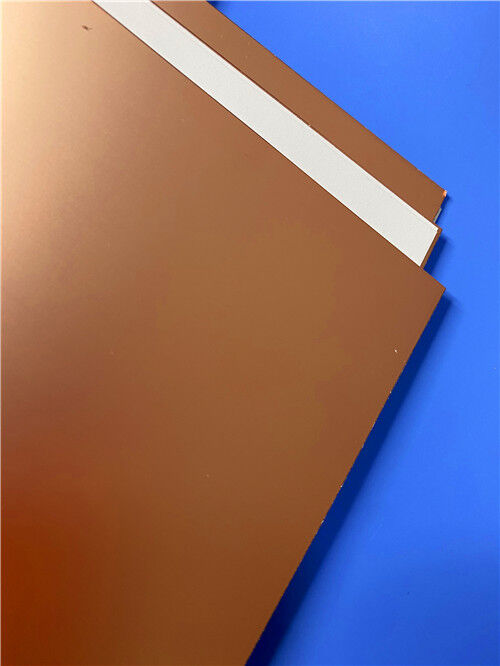

Lámina laminada revestida de cobre RF IsoClad 917 0

Características:
-Armamento de fibra de vidrio no tejida
-Constante dieléctrica baja
- Extremadamente baja pérdida de señal.

Beneficios:
- Más flexible que los laminados de fibra de vidrio tejidos
- Propiedades eléctricas altamente isotrópicas en los ejes X, Y y Z

Aplicaciones típicas:
- Las antenas conformes
- Circuitos de líneas y micro-tiras
- Sistemas de guía de misiles
-Radar y sistemas de guerra electrónica

Propiedad	El ISOClad 917	Condición	Método de ensayo
Constante dieléctrica @ 10 GHz	2.17, 2.20	C23/50 Las empresas de seguros	IPC TM-650 2.5.5.5
Factor de disipación @ 10 GHz	0.0013	C23/50 Las empresas de seguros	IPC TM-650 2.5.5.5
Coeficiente térmico de Er (ppm/°C)	-157 años.	-10°C a +140°C	IPC TM-650 2.5.5.5 Adaptado
Resistencia al pelado (lbs. por pulgada)	10	Después de térmico	IPC TM-650 2.4.8
Resistencia por volumen (MΩ-cm)	1.5 x 10¹⁰	C96/35/90	IPC TM-650 2.5.17.1
Resistencia superficial (MΩ)	1.0 x 10⁹	C96/35/90	IPC TM-650 2.5.17.1
Resistencia al arco (segundos)	> 180	D48/50 y D48/50	Las demás partidas
Modulo de tracción (kpsi)	133, 120	A, 23°C	Las demás partidas
Resistencia a la tracción (kpsi)	4.3, 3.8	A, 23°C	Las demás partidas
Modulo de compresión (kpsi)	182	A, 23°C	Las demás partidas
Modulo de flexión (kpsi)	213	A, 23°C	Las demás partidas
Descomposición dieléctrica (kv)	> 45 años	D48/50 y D48/50	Las demás partidas
Densidad (g/cm3)	2.23	A, 23°C	Método ASTM D-792 A
Absorción de agua (%)	0.04	E1/105 + D24/23	Se trata de la mil-S-13949H 3.7.7 IPC TM-650 2.6.2.2
Coeficiente térmico		0 °C a 100 °C	IPC TM-650 2.4.24
Expansión (ppm/°C)			El Mettler 3000
Eje X	46		Las demás máquinas
Eje Y	47		Análisis
Eje Z	236
Conductividad térmica (W/mK)	0.263	100 °C	Las demás partidas
Desgasificación		125°C, ≤10^{-6 años}Torr
Pérdida de masa total (%)	0.02		No más del 1,00%
Volátil recogido	0.00		Máximo 0,10%
Material condensable (%)
Recuperación del vapor de agua (%)	0.02
Condensado visible (±)	No
Flamabilidad	Cumple los requisitos de Las pruebas de seguridad	C48/23/50, E24/125 y otras sustancias	UL 94 Quemaduras verticales IPC TM-6503.10

Lámina laminada revestida de cobre RF IsoClad 917 1
