Laminado revestido de cobre RF F4BTMS220

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

F4btms220

Espesor del laminado:

0,09 mm 0,127 mm 0,254 mm 0,508 mm 0,635 mm 0,762 mm 0,787 mm 1,016 mm 1,27 mm 1,5 mm 1,524 mm 1,575

Tamaño laminado:

18"X12"(457X305mm); 18"X24"(457X610mm); 24"X36"(610X920mm)

Peso de cobre:

0,5 onzas (0,018 mm) 1 onzas (0,035 mm)

Resaltar:

Laminado revestido de cobre RF

Laminado de cobre F4BTMS220

Placa revestida de cobre de alta frecuencia

Descripción del Producto

La serie F4BTMS representa una mejora avanzada de la serie F4BTM. Aprovechando el diseño fundamental de su predecesora, incorpora avances tecnológicos cruciales tanto en la formulación del material como en los procesos de fabricación. El material está infundido con una alta concentración de cerámica y reforzado con tela de fibra de vidrio ultrafina y ultrafina, optimizaciones que ofrecen mejoras sustanciales en el rendimiento general y una gama de constante dieléctrica ampliada. Como resultado, califica como un material de grado aeroespacial y alta fiabilidad, capaz de sustituir directamente a alternativas extranjeras comparables.

Una combinación sinérgica de refuerzo mínimo de tela de fibra de vidrio ultrafina/ultrafina y nano-cerámicas especiales de alta carga y dispersión uniforme mezcladas con resina de politetrafluoroetileno (PTFE) mitiga eficazmente el efecto de la fibra de vidrio durante la transmisión de ondas electromagnéticas y reduce la pérdida dieléctrica. Más allá de estos beneficios, el material exhibe una estabilidad dimensional mejorada, anisotropía reducida en los ejes X/Y/Z, capacidades de frecuencia operativa elevadas, resistencia dieléctrica mejorada y conductividad térmica aumentada. También presenta un excelente bajo coeficiente de expansión térmica (CTE) y propiedades dieléctricas consistentes en variaciones de temperatura.

Equipado de serie con lámina de cobre de bajo perfil RTF, el F4BTMS220 minimiza la pérdida del conductor al tiempo que garantiza una resistencia al pelado excepcional. Es compatible con sustratos de cobre y aluminio, y las placas de circuito impreso (PCB) fabricadas con este material se pueden procesar utilizando técnicas convencionales de fabricación de laminados de PTFE. Con características mecánicas y físicas superiores, el laminado es adecuado para producir PCB multicapa, multicapa de alta densidad y placas traseras. También ofrece una excelente procesabilidad para requisitos de fabricación intrincados, como perforación de vías densas y patrones de líneas finas.

Características del producto

Tolerancia de constante dieléctrica ajustada y excelente consistencia entre lotes
Pérdida dieléctrica ultrabaja
Constante dieléctrica estable y valores de baja pérdida a frecuencias operativas de hasta 40 GHz, que cumplen con las demandas de aplicaciones sensibles a la fase
Coeficientes de temperatura superiores tanto para la constante dieléctrica como para la pérdida dieléctrica, lo que garantiza la estabilidad confiable de la frecuencia y la fase en todo el espectro de temperatura de -55 °C a 150 °C
Resistencia excepcional a la radiación; mantiene propiedades dieléctricas y físicas estables incluso después de la exposición a dosis de radiación especificadas
Bajo rendimiento de desgasificación; cumple con los requisitos de desgasificación al vacío aeroespacial cuando se prueba de acuerdo con los protocolos estándar para la volatilidad del material en condiciones de vacío
Bajo coeficiente de expansión térmica (CTE) en las direcciones X/Y/Z, lo que garantiza la estabilidad térmica dimensional y la integridad de la vía de cobre
Conductividad térmica mejorada, lo que lo hace ideal para escenarios de aplicaciones de alta potencia
Estabilidad dimensional superior
Baja tasa de absorción de agua

Aplicaciones típicas

Equipos aeroespaciales, incluidos sistemas espaciales y a bordo
Componentes de microondas y radiofrecuencia (RF)
Sistemas de radar, particularmente radar militar
Redes de alimentación
Antenas sensibles a la fase y antenas de matriz en fase
Sistemas de comunicaciones por satélite, etc.

Características del producto	Condiciones de prueba	Unidad	F4BTMS220
Constante dieléctrica (típica)	10GHz	/	2.2
Tolerancia de constante dieléctrica	/	/	±0.02
Constante dieléctrica (diseño)	10GHz	/	2.2
Tangente de pérdida (típica)	10GHz	/	0.0009
	20GHz	/	0.0010
	40GHz	/	0.0013
Coeficiente de temperatura de constante dieléctrica	-55 º~150ºC	PPM/℃	-130
Resistencia al pelado	Cobre RTF de 1 OZ	N/mm	>2.4
Resistividad volumétrica	Condición estándar	MΩ.cm	≥1×10^8
Resistividad superficial	Condición estándar	MΩ	≥1×10^8
Resistencia eléctrica (dirección Z)	5KW,500V/s	KV/mm	>26
Tensión de ruptura (dirección XY)	5KW,500V/s	KV	>35
Coeficiente de expansión térmica (dirección X, Y)	-55 º~288ºC	ppm/ºC	40, 50
Coeficiente de expansión térmica (dirección Z)	-55 º~288ºC	ppm/ºC	290
Estrés térmico	260℃, 10s,3 veces	/	Sin delaminación
Absorción de agua	20±2℃, 24 horas	%	0.02
Densidad	Temperatura ambiente	g/cm3	2.18
Temperatura de funcionamiento a largo plazo	Cámara de alta-baja temperatura	℃	-55～+260
Conductividad térmica	Dirección Z	W/(M.K)	0.26
Inflamabilidad	/	UL-94	V-0
Composición del material	/	/	PTFE,Ultra-thin and ultra-fine (quartz) fiberglass.

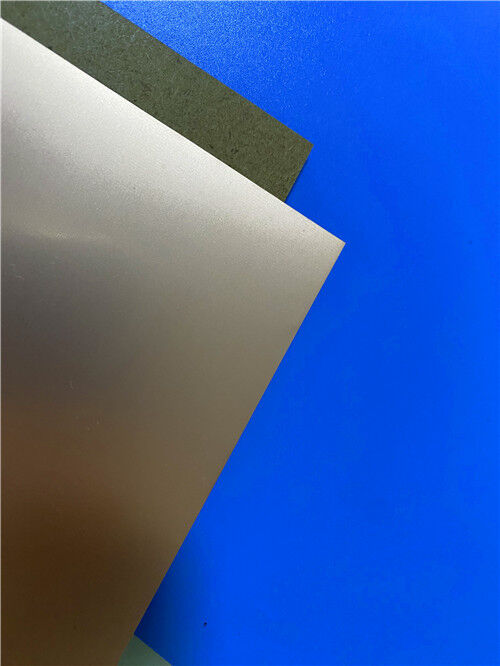

Laminado revestido de cobre RF F4BTMS220 1
