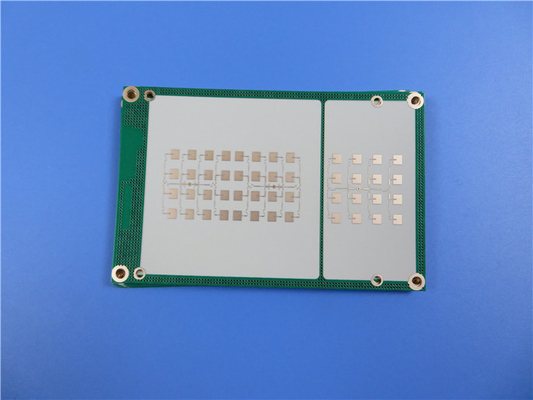

8mil RO4003C PCB de alto rendimiento de 2 capas inmersión oro negro pantalla de seda

Introducción del recientemente enviado PCB construido en RO4003C. Este PCB RO4003C es un producto de vanguardia que combina el rendimiento eléctrico de PTFE/vidrio tejido con la fabricabilidad de epoxi/vidrio.Utilizando materiales de hidrocarburos/cerámica reforzados con vidrio tejido patentado, este PCB ofrece un rendimiento excepcional a una fracción del costo de los laminados de microondas convencionales.Los laminados RO4003C proporcionan una solución confiable y rentable para una amplia gama de aplicaciones.

Características clave:

Constante dieléctrica (DK): 3,38 +/- 0,05 a 10 GHz
Factor de disipación: 0,0027 a 10 GHz, 0,0021 a 2,5 GHz
Coeficiente térmico de la constante dieléctrica: +40 ppm/°C
Conductividad térmica: 0,71 W/m/°K
En el eje X CTE: 11ppm/°C, en el eje Y CTE: 14ppm/°C, en el eje Z CTE: 46ppm/°C.
Baja absorción de humedad: 0,06%


Beneficios:

Ideal para las construcciones de placas multicapa (MLB): La estabilidad dimensional del material RO4003C, similar a la del cobre, lo hace perfecto para las construcciones de placas multicapa dieléctricas mixtas.


Fabricación rentable: Procesar el PCB RO4003C como FR-4 a un costo de fabricación más bajo mientras se mantiene un alto rendimiento.


Diseñado para aplicaciones sensibles al rendimiento y de alto volumen: el PCB está diseñado para satisfacer las demandas de aplicaciones sensibles al rendimiento, lo que permite una producción de alto volumen.


Precios competitivos: Disfrute de los beneficios de los materiales avanzados y el rendimiento sin romper el banco.

Con una pila de PCB rígido de 2 capas y un espesor de placa terminada de 0,3 mm, este PCB ofrece una construcción compacta y confiable.asegurando una conductividad excelenteLas dimensiones del PCB se controlan con precisión a 28,33 mm x 167,16 mm (1 PCS), con una tolerancia de +/- 0,15 mm. El espacio mínimo de trazabilidad se establece en 5/5 mils, lo que proporciona flexibilidad para diseños complejos.El PCB también admite tamaños mínimos de agujeros de 0.2 mm, mientras que la ausencia de vías ciegas simplifica el proceso de fabricación.

La calidad es primordial, y este PCB cumple con el estándar IPC-Clase 2.garantizar que cumple las especificaciones requeridas y garantiza la fiabilidadLa obra de arte suministrada está en el formato Gerber RS-274-X, un estándar de la industria ampliamente aceptado que facilita la integración sin problemas en los flujos de trabajo de diseño existentes.

La disponibilidad de este PCB RO4003C no se limita a regiones específicas; es ampliamente accesible en todo el mundo.Esta disponibilidad mundial asegura que este PCB pueda ser utilizado en varias industrias y mercados, satisfaciendo las diversas necesidades de los clientes.

El PCB RO4003C encuentra su aplicación en una gama de tecnologías avanzadas. Es muy adecuado para antenas de estaciones base celulares y amplificadores de potencia, etiquetas de identificación de RF,Radar y sensores para automóviles, así como LNB para satélites de transmisión directa.

Actualice sus diseños de PCB con el PCB RO4003C y experimente la combinación perfecta de rendimiento, rentabilidad y confiabilidad en una solución disponible a nivel mundial.
