El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser

High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil
High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil

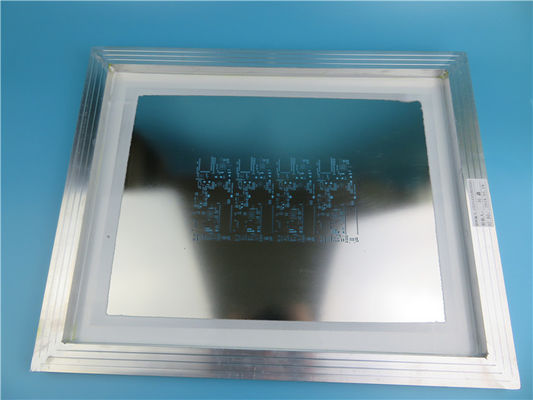

Ampliación de imagen :  El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-960.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Cuña de acero inoxidable Tamaño de la plantilla: 520 x 420 milímetros =1 PCS
Grueso de la hoja: 0.12m m Aspecto: Grabando y electro puliendo
Alta luz:

Plantilla del PWB SMT de la alta precisión

,

Grabado de la plantilla del PWB SMT

,

El laser de la alta precisión cortó la plantilla de la soldadura

La plantilla del laser SMT empleó 520 x 420m m con la fama de aluminio
1,1 descripción general
Éste es un tipo de plantilla de SMT del corte del laser empleada hoja de acero inoxidable de 0.12m m con 420 la dimensión del milímetro x 520 milímetro x 20m m. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. 4 lados de marcas fiducal están a través de los agujeros a adaptarse para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.
1,2 características y ventajas
El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;
La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;
La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;
ISO9000 certificó la fábrica de fabricación;
12 horas de cita;
Plazo de ejecución rápido: 1-2 días;
Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;
El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 0El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 1El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 2El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 3
1,3 uso
Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.
1,4 hoja del parámetro y de datos
Dimensión: 520 x 420 milímetros =1 PCS
Estructura Hojas de la plantilla con el marco de aluminio
Materia prima Cuña de acero inoxidable
Grueso de la hoja 0.12m m
Abertura configurada Corte del laser
Aspecto Grabando y electro puliendo
Marca fiducial A través del agujero
Área de servicio: Por todo el mundo
Cantidad de cojines abiertos: 1021
Ventajas: a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso: CSP, BGA, paquete de 0.5m m QFP etc.
1,5 los agujeros de abertura diseñan para la plantilla
Tipo componente Echada Anchura que suelda Longitud que suelda Anchura de apertura Longitud de apertura Shim Thickness
PLCC 1.27m m 0.65m m 2.00m m 0.60m m 1.95m m 0.15-0.25m m
QFP 0.635m m 0.35m m 1.50m m 0.32m m 1.45m m 0.15-0.18m m
QFP 0.50m m 0.254-0.33m m 1.25m m 0.22-0.25m m 1.20m m 0.12-0.15m m
QFP 0.40m m 0.25m m 1.25m m 0.20m m 1.20m m 0.10-0.12m m
QFP 0.30m m 0.20m m 1.00m m 0.15m m 0.95m m 0.07-0.12m m
0402 0.50m m 0.65m m 0.45m m 0.60m m 0.12-0.15m m
0201 0.25m m 0.40m m 0.23m m 0.35m m 0.07-0.12m m
BGA 1.27m m 0.80m m 0.75m m 0.75m m 0.15-0.20m m
BGA 1.00m m 0.38m m 0.35m m 0.35m m 0.10-0.12m m
BGA 0.50m m 0.30m m 0.28m m 0.28m m 0.07-0.12m m
Flip Chip 0.25m m 0.12m m 0.12m m 0.12m m 0.12m m 0.08-0.10m m
Flip Chip 0.20m m 0.10m m 0.10m m 0.10m m 0.10m m 0.05-0.10m m

El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 4El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 5El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 6El PWB SMT de la alta precisión estarce el grabado de la plantilla de la soldadura del corte del laser 7
