la cuña de acero inoxidable SMT de 0.1m m estarce la asamblea del PWB para el paquete de BGA

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-954.V1.0

Materia prima:

Cuña de acero inoxidable

Tamaño de la plantilla:

520 x 420 milímetros =1 PCS

Grueso de la hoja:

0.05m m, 0.06m m, 0.08m m, 0.1m m, 0.12m m, 0.15m m, 0.18m m, 0.2m m

Aspecto:

Grabando y electro puliendo

Resaltar:

Los SS calzan la plantilla de SMT

Plantilla de SMT del paquete de BGA

Asamblea del PWB de los SS Shim Stencil

Descripción del Producto

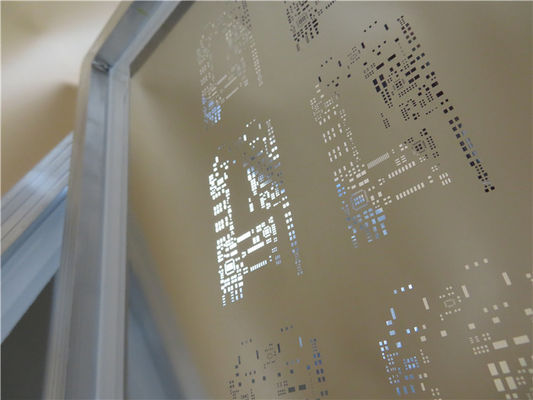

El laser de la plantilla de SMT cortó la cuña de acero inoxidable de 0.1m m para el paquete de BGA

1,1 descripción general

Éste es un tipo de plantilla de SMT (corte 100% del laser) empleado hoja de acero inoxidable de 0.10m m con la dimensión de aluminio del milímetro x 420 milímetro x 20m m del marco 520. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. Las marcas de Fiducal son traje abollado mitad-grabado de pistas para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.

1,2 características y ventajas

El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;

La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;

La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;

Inspección estricta de WIP y supervisión e instrucción de trabajo;

Entrega a tiempo. Tarifa de la en-tiempo-entrega más altamente de 99%;

Tarifa de la denuncia del cliente: <1>

Comprobación rápida de CADCAM y cita libre;

Más de 15 años de experiencia;

1,3 usos

Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 hoja del parámetro y de datos

Dimensión:	520 x 420 milímetros =1 PCS
Estructura	Hojas de la plantilla con el marco de aluminio
Materia prima	Cuña de acero inoxidable
Grueso de la hoja	0.05m m, 0.06m m, 0.08m m, 0.1m m, 0.12m m, 0.15m m, 0.18m m, 0.2m m
Abertura configurada	Corte del laser
Aspecto	Grabando y electro puliendo
Marca fiducial	A través del agujero
Área de servicio:	Por todo el mundo
Cantidad de cojines abiertos:	1556
Ventajas:	a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso:	CSP, BGA, paquete de 0.5m m QFP etc.

1,5 los agujeros de abertura diseñan para la plantilla de SMT

Tipo componente	Echada	Anchura que suelda	Longitud que suelda	Anchura de apertura	Longitud de apertura	Shim Thickness
PLCC	1.27m m	0.65m m	2.00m m	0.60m m	1.95m m	0.15-0.25m m
QFP	0.635m m	0.35m m	1.50m m	0.32m m	1.45m m	0.15-0.18m m
QFP	0.50m m	0.254-0.33m m	1.25m m	0.22-0.25m m	1.20m m	0.12-0.15m m
QFP	0.40m m	0.25m m	1.25m m	0.20m m	1.20m m	0.10-0.12m m
QFP	0.30m m	0.20m m	1.00m m	0.15m m	0.95m m	0.07-0.12m m
0402		0.50m m	0.65m m	0.45m m	0.60m m	0.12-0.15m m
0201		0.25m m	0.40m m	0.23m m	0.35m m	0.07-0.12m m
BGA	1.27m m	0.80m m		0.75m m	0.75m m	0.15-0.20m m
BGA	1.00m m	0.38m m		0.35m m	0.35m m	0.10-0.12m m
BGA	0.50m m	0.30m m		0.28m m	0.28m m	0.07-0.12m m
Flip Chip	0.25m m	0.12m m	0.12m m	0.12m m	0.12m m	0.08-0.10m m
Flip Chip	0.20m m	0.10m m	0.10m m	0.10m m	0.10m m	0.05-0.10m m

la cuña de acero inoxidable SMT de 0.1m m estarce la asamblea del PWB para el paquete de BGA 6
