A través polaco de la plantilla del PWB SMT del agujero 0.12m m del electro

Name: A través polaco de la plantilla del PWB SMT del agujero 0.12m m del electro
Brand: Bicheng
SKU: BIC-951.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.8 (188 reviews)

Through Hole 0.12mm PCB SMT Stencil Electro Polishing

Ampliación de imagen : A través polaco de la plantilla del PWB SMT del agujero 0.12m m del electro

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng
Certificación:	UL, ISO9001, IATF16949
Número de modelo:	BIC-951.V1.0

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	USD9.99-99.99
Detalles de empaquetado:	Vacío bags+Cartons
Tiempo de entrega:	8-9 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	5000pcs por mes

Contacto

Descripción detallada del producto

Materia prima:	Cuña de acero inoxidable	Tamaño de la plantilla:	520 x 420 milímetros =1 PCS
Grueso de la plantilla:	0.12m m	Estructura:	Hojas de la plantilla con el marco de aluminio
Abertura:	corte del laser	Aspecto:	Grabando y electro puliendo
Marca fiducial:	A través del agujero	Cantidad de cojines abiertos:	1254
Alta luz:	A través de la plantilla del PWB SMT del agujero , plantilla del PWB SMT de 0.12m m , plantilla de la soldadura del PWB de 0.12m m

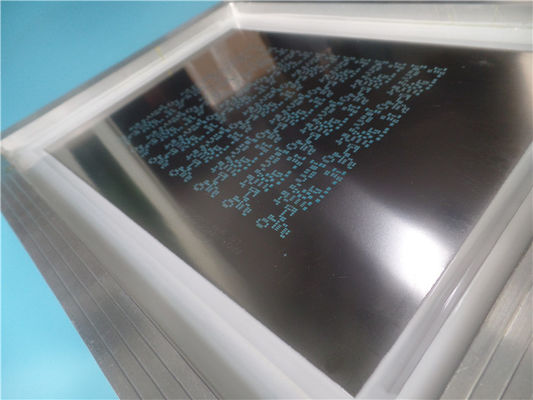

Plantilla del laser SMT hecha de hoja de acero inoxidable de 0.12m m con el marco de aluminio de 520 x de 420m m

1,1 descripción general

Éste es un tipo de plantilla de SMT del corte del laser empleada hoja de acero inoxidable de 0.12m m con 520 la dimensión del milímetro x 420 milímetro x 20m m. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. Las marcas de Fiducal están a través de los agujeros a adaptarse para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.

1,2 características y ventajas

El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;

La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;

La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;

Entrega rápida y puntual;

Gran servicio de atención al cliente;

Método de envío diversificado;

Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;

1,3 usos

Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 hoja del parámetro y de datos

Dimensión:	520 x 420 milímetros =1 PCS
Estructura	Hojas de la plantilla con el marco de aluminio
Materia prima	Cuña de acero inoxidable
Grueso de la hoja	0.12m m
Abertura configurada	Corte del laser
Aspecto	Grabando y electro puliendo
Marca fiducial	A través del agujero
Área de servicio:	Por todo el mundo
Cantidad de cojines abiertos:	1254
Ventajas:	a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso:	CSP, BGA, paquete de 0.5m m QFP etc.

1,5 los agujeros de abertura diseñan para la plantilla de SMT

Tipo componente	Echada	Anchura que suelda	Longitud que suelda	Anchura de apertura	Longitud de apertura	Shim Thickness
PLCC	1.27m m	0.65m m	2.00m m	0.60m m	1.95m m	0.15-0.25m m
QFP	0.635m m	0.35m m	1.50m m	0.32m m	1.45m m	0.15-0.18m m
QFP	0.50m m	0.254-0.33m m	1.25m m	0.22-0.25m m	1.20m m	0.12-0.15m m
QFP	0.40m m	0.25m m	1.25m m	0.20m m	1.20m m	0.10-0.12m m
QFP	0.30m m	0.20m m	1.00m m	0.15m m	0.95m m	0.07-0.12m m
0402		0.50m m	0.65m m	0.45m m	0.60m m	0.12-0.15m m
0201		0.25m m	0.40m m	0.23m m	0.35m m	0.07-0.12m m
BGA	1.27m m	0.80m m		0.75m m	0.75m m	0.15-0.20m m
BGA	1.00m m	0.38m m		0.35m m	0.35m m	0.10-0.12m m
BGA	0.50m m	0.30m m		0.28m m	0.28m m	0.07-0.12m m
Flip Chip	0.25m m	0.12m m	0.12m m	0.12m m	0.12m m	0.08-0.10m m
Flip Chip	0.20m m	0.10m m	0.10m m	0.10m m	0.10m m	0.05-0.10m m
