Datos del producto:
Pago y Envío Términos:
|
Materia prima: | Material dieléctrico 3W/MK | Cuenta de la capa: | Solo lado |
---|---|---|---|
Grueso del PWB: | 1.6m m ±0.16 | Tamaño del PWB: | 36 x 36 milímetros (diámetro 36m m) |
Máscara de la soldadura: | blanco | Serigrafía: | Negro |
Peso de cobre: | 2oz | Final superficial: | Oro de la inmersión |
Alta luz: | PWB de la base del metal del oro de la inmersión,PWB de la base del metal 3W/MK |

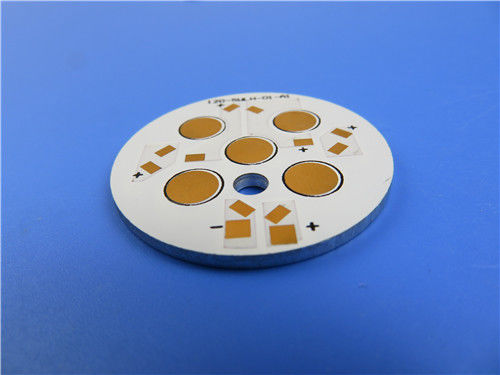

Alto PWB de la base del metal del PWB 3W/MK del aluminio de la conductividad termal con oro de la inmersión
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de aluminio para el uso del equipo electrónico de la comunicación. Es un tablero de una sola capa de MCPCB en 1,6 milímetros densamente con conductividad termal de 3 W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 25 tableros por separado.
Hoja del parámetro y de datos
TAMAÑO DEL PWB | 36 x 36 milímetros (diámetro 36m m) |
TIPO DEL TABLERO | PWB DEL IMS |
Número de capas | Solo PWB echado a un lado |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | NO |
PILA DE LA CAPA | cobre ------- 70um (2oz) |
3W/MK material dieléctrico 75um | |
6061 1.5m m de aluminio | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | 18mil/15mil |
Agujeros mínimos/máximos: | 4.0m m |
Número de diversos agujeros: | 1 |
Número de agujeros de taladro: | 1 |
Número de ranuras molidas: | 0 |
Número de recortes internos: | 0 |
Control de la impedancia | no |
MATERIAL DEL TABLERO | |
Base de aluminio: | 3W / Material dieléctrico 75um del MK |
Resistencia termal (°C/W) | ≤0.45 |
Voltaje de avería (VDC) | 4000 |
Externo final de la hoja: | 2oz |
Hoja final interna: | 0oz |
Altura final del PWB: | 1.6m m ±0.16 |
EL PLATEAR Y CAPA | |
Final superficial | Oro de Immersin |
Suelde la máscara para aplicarse a: | SUPERIOR, mínimo 12micron |
Color de la máscara de la soldadura: | Blanco |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento |
MARCA | |
Lado de la leyenda componente | TOP |
Color de la leyenda componente | Negro |
Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | No plateado en el agujero (NPTH) |
GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
Características y ventajas
Combinación de la optimización de circuito de poder y de circuito de control,
Difusión del calor eficaz en el diseño del circuito,
Mejore la densidad de poder y la confiabilidad del dispositivo,
Índice elegible de los productos de primera producción: el >95%
La UL reconoció y RoHS Directivo-obediente
La experiencia de más de 18 años
Alta tecnología
Usos
Lámpara del automóvil
Radiador
Electromecánico
Amplificador de la entrada-salida
¿Por qué elíjanos?
1) foco en sus capacidades de base: Hemos sabido profundamente que es llena de competencia feroz para nuestros clientes en el mercado. Usted puede centrarse en las capacidades importantes tales como la investigación y desarrollo, las ventas y el márketing basados en nuestro funcionamiento profesional y servicios expertos que excediendo su expectativa.
2) Tecnología punta: es racional para que un pequeño y mediano cliente añore el último equipo y la experiencia de fabricación para su PCBs. Por las sociedades con el PWB de Bicheng, usted accede para alcanzar su expectativa con nuestras 3 bases de la fábrica con más de 26.000 metros cuadrados.
3) Ahorre el coste de producción: El coste de producción es uno de los puntos claves de la competitividad del producto de nuestros clientes. El PWB de Bicheng se ha estado esforzando reducir su coste de fabricación del equipo para introducir, del entrenamiento del trabajador y de la mejora de la tecnología para aumentar su rentabilidad. Satisfacen a los clientes con nuestro ahorro en costes pero sin pérdida de la calidad.
4) Evite el molestia: Es una cuestión trastornada cuando problema de la calidad que molesta usted. El diseño de ingeniería de Bicheng evita que el problema ocurra en la preproducción. Usted no conseguirá dolor de cabeza con los prototipos de Bicheng, las pequeñas órdenes y la producción de volumen. Nuestro índice de denuncia del cliente es menos del 1% y será satisfactorio solucionado.
5) Ahorre el tiempo: El mercado requiere los productos que se ponen al día rápidamente. El PWB de Bicheng trabaja siempre rápido y flexible para ahorrar la época de la producción de prototipo a la producción estándar, al cambio rápido o a las entregas programadas.
6) Un equipo excelente: Bicheng es socio digno de confianza con la pasión, la disciplina, la responsabilidad y la honradez. Tenemos un equipo de personas experimentadas de las ventas y de servicios de atención al cliente expertos. No cambie a su proveedor. Si es debe el cambio, Bicheng es el derecho para usted.
