tablero de aluminio del PWB de la placa de 1.6m m 2oz LED con la conductividad termal 2W/MK
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre

tablero de aluminio del PWB de la placa de 1.6m m 2oz LED con la conductividad termal 2W/MK

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-775.V1.0
Materia prima:
Material dieléctrico 2W/MK
Cuenta de la capa:
Solo lado
Grueso del PWB:
1.6m m ±0.16
Tamaño del PWB:
26 x 26 milímetros (diámetro 26m m)
Máscara de la soldadura:
blanco
Serigrafía:
Negro
Peso de cobre:
2oz
Final superficial:
Nivelación que suelda del aire caliente (HASL), sin plomo
Resaltar:

tablero de aluminio del PWB de la placa de 1.6m m LED

,

tablero de aluminio del PWB de la placa de 2oz LED

,

placa de circuito de aluminio 2oz

Descripción del Producto

PWB del solo aluminio de aluminio echado a un lado del PWB 1W/del MK con HASL para el sistema de conversión ligero
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)


Descripción general
Éste es un tipo de PWB de aluminio para el uso de la iluminación Led. Es un tablero de una sola capa de MCPCB en 1,6 milímetros densamente con conductividad termal de 2 W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. los 30 paneles se embalan por separado.

Hoja del parámetro y de datos

TAMAÑO DEL PWB 26 x 26 milímetros (diámetro 26m m)
TIPO DEL TABLERO PWB DEL IMS
Número de capas Solo PWB echado a un lado
Componentes superficiales del soporte SÍ
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 70um (2oz)
2W/MK material dieléctrico 75um
6061 1.5m m de aluminio
TECNOLOGÍA
Rastro y espacio mínimos: 18mil/25mil
Agujeros mínimos/máximos: 2.0m m/4.0m m
Número de diversos agujeros: 2
Número de agujeros de taladro: 4
Número de ranuras molidas: 2
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Base de aluminio: 2W / Material dieléctrico 75um del MK
Resistencia termal (°C/W) ≤0.45
Voltaje de avería (VDC) 4000
Externo final de la hoja: 2oz
Hoja final interna: 0oz
Altura final del PWB: 1.6m m ±0.16
EL PLATEAR Y CAPA
Final superficial Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm
Suelde la máscara para aplicarse a: SUPERIOR, mínimo 12micron
Color de la máscara de la soldadura: Blanco
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente TOP
Color de la leyenda componente Negro
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA No plateado en el agujero (NPTH)
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

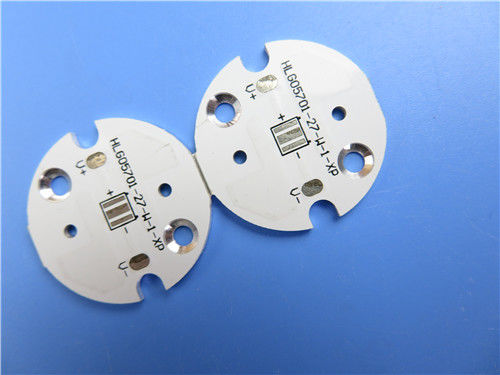

tablero de aluminio del PWB de la placa de 1.6m m 2oz LED con la conductividad termal 2W/MK 0

Características y ventajas
Substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
Reduzca la temperatura de funcionamiento del equipo,
Prolongue la vida de servicio del producto,
Envío a domicilio de DDU con coste de envío competitivo,
Método de envío diversificado
Servicio puntual

Usos
Lámpara de calle
Regulador electrónico
Sistema de conversión ligero
amplificador alanced

tablero de aluminio del PWB de la placa de 1.6m m 2oz LED con la conductividad termal 2W/MK 1

Etiquetas:

Single Sided Metal Core PCB,

ENIG RGB LED PCB Board,

3W/MK RGB LED PCB Board
