PWB de la base del metal del módulo de poder 1oz con la máscara negra de la soldadura

Power Module 1oz Metal Core PCB With Black Solder Mask
Power Module 1oz Metal Core PCB With Black Solder Mask Power Module 1oz Metal Core PCB With Black Solder Mask Power Module 1oz Metal Core PCB With Black Solder Mask Power Module 1oz Metal Core PCB With Black Solder Mask Power Module 1oz Metal Core PCB With Black Solder Mask Power Module 1oz Metal Core PCB With Black Solder Mask

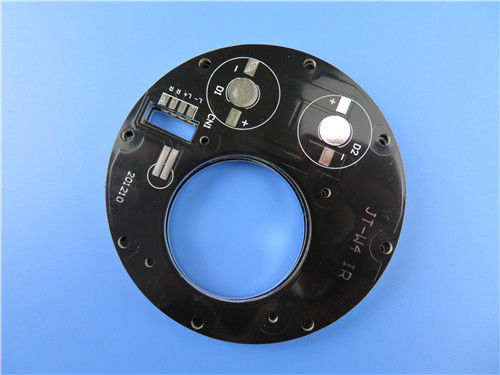

Ampliación de imagen :  PWB de la base del metal del módulo de poder 1oz con la máscara negra de la soldadura

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-771.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Material dieléctrico 1W/MK Cuenta de la capa: Solo lado
Grueso del PWB: 1.6m m ±0.16 Tamaño del PWB: 96 x 96mm=1PCS
Máscara de la soldadura: Negro Serigrafía: Blanco
Peso de cobre: 1oz Final superficial: Nivelación que suelda del aire caliente (HASL), sin plomo
Alta luz:

PWB de la base del metal del módulo de poder

,

PWB de la base del metal 1oz

,

PWB del módulo de poder 1oz

El IMS de aluminio del PWB imprimió a la placa de circuito RoHS para el módulo de poder
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de aluminio para el uso del módulo de poder. Es un tablero de una sola capa de MCPCB en 1,6 milímetros densamente con 1 conductividad termal de W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. embalan a 30 tableros por separado.
Hoja del parámetro y de datos
TAMAÑO DEL PWB 96 x 96mm=1PCS
TIPO DEL TABLERO PWB DEL IMS
Número de capas Solo PWB echado a un lado
Componentes superficiales del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 70um (2oz)
1W/MK material dieléctrico 75um
6061 1.5m m de aluminio
TECNOLOGÍA
Rastro y espacio mínimos: 12mil/20mil
Agujeros mínimos/máximos: 3m m/5.0m m
Número de diversos agujeros: 12
Número de agujeros de taladro: 3
Número de ranuras molidas: 2
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Base de aluminio: 1W / Material dieléctrico 75um del MK
Resistencia termal (°C/W) ≤0.45
Voltaje de avería (VDC) 4000
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 1.6m m ±0.16
EL PLATEAR Y CAPA
Final superficial Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm
Suelde la máscara para aplicarse a: SUPERIOR, mínimo 12micron
Color de la máscara de la soldadura: Negro, KSM-S6189BK31
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente TOP
Color de la leyenda componente Blanco, IJR-4000 MW300
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA No plateado en el agujero (NPTH)
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.
PWB de la base del metal del módulo de poder 1oz con la máscara negra de la soldadura 0
Características y ventajas
Combinación de la optimización de circuito de poder y de circuito de control,
Substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
Difusión del calor eficaz en el diseño del circuito,
Mejore la densidad de poder y la confiabilidad del dispositivo,
Inspección estricta de WIP y supervisión e instrucción de trabajo,
La UL reconoció y RoHS Directivo-obediente
Usos
Conductor del disco blando
Equipo electrónico de la comunicación
Equipo de la fuente de alimentación
