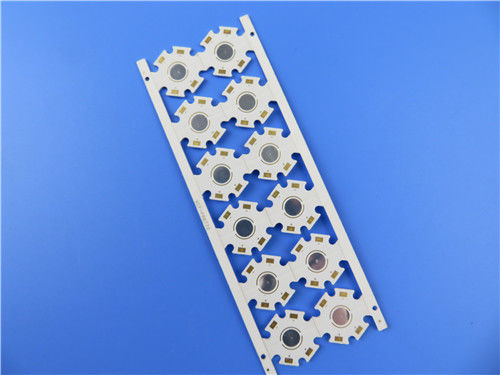

Reflexión de aluminio MCPCB del PWB del espejo alta para la iluminación del LED
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de aluminio del espejo para el uso de la iluminación Led. Es un tablero de una sola capa de MCPCB en 1,2 milímetros densamente con 1 conductividad termal de W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. los 25 paneles se embalan para el envío.
Hoja del parámetro y de datos
| TAMAÑO DEL PWB |
130 x 48mm=12PCS |
| TIPO DEL TABLERO |
PWB DEL IMS |
| Número de capas |
Solo echó a un lado el PWB, PWB de la base del metal |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
NO |
| PILA DE LA CAPA |
cobre ------- 35um (1oz) |
| 1W/MK material dieléctrico, 75um |
| Aluminio 5052, 1.2m m |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
12mil/12mil |
| Agujeros mínimos/máximos: |
1.5m m |
| Número de diversos agujeros: |
1 |
| Número de agujeros de taladro: |
4 |
| Resistencia termal (°C/W) |
≤0.45 |
| Voltaje de avería (VDC) |
4000 |
| Control de la impedancia |
no |
| MATERIAL DEL TABLERO |
|
| Conductividad termal |
1W/MK material dieléctrico, MCPCB |
| Externo final de la hoja: |
1oz |
| Hoja final interna: |
0oz |
| Altura final del PWB: |
1.2m m ±0.12 |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Oro de la inmersión, reflexión de espejo |
| Suelde la máscara para aplicarse a: |
Top. mínimo del 12µm. |
| Color de la máscara de la soldadura: |
Blanco, PSR400 WT02 |
| Tipo de la máscara de la soldadura: |
LPSM |
| CONTOUR/CUTTING |
Encaminamiento |
| MARCA |
|
| Lado de la leyenda componente |
ninguna serigrafía |
| Color de la leyenda componente |
ninguna serigrafía |
| Fabricante Name o logotipo: |
según el requisito |
| VÍA |
no vía |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" (0.15m m) |
| Galjanoplastia del tablero: |
0,0030" (0.076m m) |
| Tolerancia del taladro: |
0,002" (0.05m m) |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
Características y ventajas
Combinación de la optimización de circuito de poder y de circuito de control,
Substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
Difusión del calor eficaz en el diseño del circuito,
Reduzca la temperatura de funcionamiento del equipo,
Mejore la densidad de poder y la confiabilidad del dispositivo,
Prolongue la vida de servicio del producto,
Usos
Iluminación automotriz
Control constante del voltaje
Sistema de conversión ligero
Iluminación del centro comercial
Nuestras capacidades de conducción 2021 de las placas de circuito
Vias ciegos, vias enterrados
PWB de la flexión
Tableros de cobre pesados 10oz
Alto Tg, alto material de CTI
FR-4 híbrido y material de alta frecuencia
La impedancia controló el PWB
Clase 2, clase 3 de IPC de IPC
PWB sin plomo (RoHS obediente)
PCBs de múltiples capas a los tableros de las capas del cobre 32+
PWB de la base del metal (MCPCB)
Materiales del PWB – FR-4, Polyimide, Rogers y más
Fabricante obediente del PWB de RoHS
PWB rígido de la flexión
PWB del RF/PWB de alta frecuencia
Por-agujero, BGA, finger del oro, bóveda del borde
Vía-en-cojín, vias llenados
IATF16949 (2016), ISO14001 (2004), ISO9001 (2015), UL certificó
Nuestros servicios
Foco en los prototipos, pequeños lotes, producción de volumen
El cambio rápido, doble echó a un lado PWB 24 horas de disponible.
Servicio a domicilio del envío
PWB de aluminio del espejo
El PWB de aluminio del espejo es un substrato que se presiona así como el substrato material del capa del circuito de BT y de aluminio con las partículas de plata. Es la materia prima más conveniente para el empaquetado de la MAZORCA.
Ventajas
Buena disipación de calor: el substrato de aluminio de plata del espejo adopta tecnología termoeléctrica de la separación, y la conductividad termal del PWB de aluminio ordinario con capa de aislamiento es 1W/MK a 3W/MK. La conductividad termal del PWB de aluminio del espejo alcanza un 137W/MK más alto, que mejora grandemente la disipación de calor del microprocesador.
Alta eficacia ligera: la reflectividad del PWB de aluminio del oro ordinario es el 80%, la reflectividad del PWB de aluminio del agujero de la taza es el 85%, la reflectividad del PWB de aluminio plateado de plata es el 95%, y la reflectividad del PWB de aluminio de plata del espejo es el 98%. El PWB de aluminio de plata del espejo puede hacer la luz del microprocesador mejora emocionado.
