Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Material dieléctrico 3W/MK | Cuenta de la capa: | Solo lado |
|---|---|---|---|
| Grueso del PWB: | 1.6m m ±0.16 | Tamaño del PWB: | 80 x 50mm=1PCS |
| Máscara de la soldadura: | Negro | Peso de cobre: | 1oz |
| Final superficial: | ENIG | ||
| Alta luz: | Tablero del PWB de 3W/MK RGB LED,Tablero del PWB de ENIG RGB LED,PWB DE 3W/MK RGB LED |
||

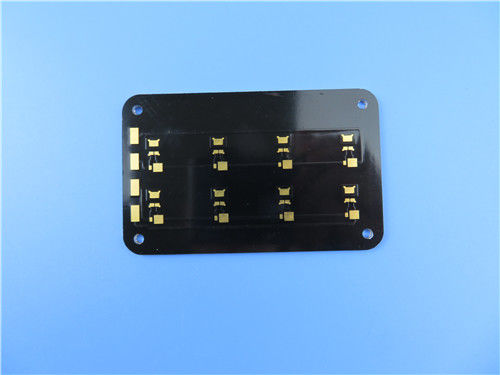

Alta alta conductividad termal de aluminio conductora MCPCB del PWB 3W/MK para la iluminación del RGB
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de aluminio para el uso de la iluminación Led. Es un tablero de una sola capa de MCPCB en 1,6 milímetros densamente con conductividad termal de 3 W/MK. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. embalan a 25 tableros para el envío.
Hoja del parámetro y de datos
| TAMAÑO DEL PWB | 80 x 50mm=1PCS |
| TIPO DEL TABLERO | PWB DEL IMS |
| Número de capas | Solo PWB echado a un lado |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | NO |
| PILA DE LA CAPA | cobre ------- 35um (1oz) |
| 3W/MK material dieléctrico 100um | |
| Base de aluminio 5052 | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | 11mil/11.5mil |
| Agujeros mínimos/máximos: | 8.5m m |
| Número de diversos agujeros: | 1 |
| Número de agujeros de taladro: | 4 |
| Resistencia termal (°C/W) | ≤0.45 |
| Voltaje de avería (VDC) | 4000 |
| Control de la impedancia | no |
| MATERIAL DEL TABLERO | |
| Conductividad termal | 3W / Material dieléctrico del MK, MCPCB |
| Externo final de la hoja: | 1oz |
| Hoja final interna: | 0oz |
| Altura final del PWB: | 1.6m m ±0.16 |
| EL PLATEAR Y CAPA | |
| Final superficial | Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ” más de 100” del µ) |
| Suelde la máscara para aplicarse a: | Top. mínimo del 12µm. |
| Color de la máscara de la soldadura: | Negro |
| Tipo de la máscara de la soldadura: | LPSM |
| CONTOUR/CUTTING | Encaminamiento |
| MARCA | |
| Lado de la leyenda componente | ninguna serigrafía |
| Color de la leyenda componente | ninguna serigrafía |
| Fabricante Name o logotipo: | según el requisito |
| VÍA | no vía |
| GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" (0.15m m) |
| Galjanoplastia del tablero: | 0,0030" (0.076m m) |
| Tolerancia del taladro: | 0,002" (0.05m m) |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Características y ventajas
La disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y prolonga la vida de servicio.
La densidad y la confiabilidad de poder se mejoran encima del 10%.
Reduzca la dependencia de los disipadores de calor y del otro hardware (materiales termales incluyendo del interfaz),
Reduzca el volumen del producto,
prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y prueba iónica de la contaminación,
Foco en punto bajo a la producción de volumen media
Se acepta el orden de la pequeña cantidad
Usos
Iluminación casera
Sistema de conversión ligero
Retransmisión sólida
Lámpara de pared
