1-4 cobre del IMS del PWB de la base del metal de las capas ISO9001 basado

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-757.V1.0

Materia prima:

Aluminio, cobre, hierro

Cuenta de la capa:

1-4 capas

Grueso del PWB:

0,0157" x 0,2362" (0.4-6.0m m)

Peso de cobre:

0.5OZ (el 17.5µm), 1OZ (los 35µm), 2OZ (los 70µm), 3OZ (el 105µm), 4OZ (el 140µm) a 10oz (los 350µm)

Final superficial:

HASL, oro de la inmersión, plata de la inmersión, OSP

Resaltar:

PWB de cobre de la base de metal bajo

PWB de la base del metal ISO9001

El cobre ISO9001 basó el PWB

Descripción del Producto

El cobre basó el PWB que fabricaba a la placa de circuito impresa en PWB del metal de la base aislada la base de cobre del substrato (PWB del IMS) y del metal (MCPCB)

1. PWB basado de cobre
El PWB de cobre de la base es uno de los substratos más costosos del metal, y su conductividad termal es muchas veces mejor que el de los substratos del aluminio y del hierro. Es conveniente para los circuitos de alta frecuencia, las regiones cambiantes de la temperatura del cielo y tierra y la disipación de calor.

2. Capa para arriba
La capa del circuito de substrato de cobre se requiere para tener una capacidad actual-que lleva grande, una hoja de cobre gruesa se debe utilizar tan, el grueso cuyo está generalmente 35 el μ m ~ 280 μ m;

La capa del aislamiento térmico es la tecnología de base del substrato de cobre también. La conductividad termal de la base se compone del trióxido de aluminio y polvo y el polímero del silicio llenados de la resina de epoxy, la resistencia termal es baja (0,15), viscoelasticidad es excelente, y tiene la capacidad de resistir el envejecimiento termal. Puede soportar la tensión mecánica y termal.

Con base metálica es el miembro de la ayuda del PWB de cobre. Se requiere para tener alta conductividad termal, se utiliza la hoja generalmente de cobre porque el cobre puede proporcionar una mejor conductividad termal, conveniente para perforar, perforar, esquilar y cortar y otro trabajar a máquina convencional.

1,3 capacidad 2021 del PWB de la base del metal

Capacidad del PWB de la base del metal
NO.	Parámetro	Valor
1	Tipo de base del metal	Aluminio, cobre, hierro
2	Modelo de la base del metal	A1100, A5052, A6061, A6063, C1100
3	Final superficial	HASL, oro de la inmersión, plata de la inmersión, OSP
4	Grueso de la galjanoplastia superficial	HASL: Sn>2.54µm, ENIG: Au los 0.025-0.1µm, Ni los 2.5-5µm
5	Cuenta de la capa	1-4 capas
6	Máximo del tamaño del tablero	23" x 46" (584mm×1168m m)
7	Mininum del tamaño del tablero	0,1969" x 0,1969" (5mm×5m m)
8	Grueso del tablero	0,0157" x 0,2362" (0.4-6.0m m)
9	Grueso de cobre	0.5OZ (el 17.5µm), 1OZ (los 35µm), 2OZ (los 70µm), 3OZ (el 105µm), 4OZ (el 140µm) a 10oz (los 350µm)
10	Anchura de pista mínima	5mil (0.127m m)
11	Espacio mínimo	5mil (0.127m m)
12	Tamaño mínimo del agujero	0,0197" (0.5m m)
13	Tamaño máximo del agujero	Ningún límite
14	Los agujeros mínimos perforaron	Grueso del PWB <1>
14	Los agujeros mínimos perforaron	Thikness 1.2-3.0m m del PWB: 0,0591" (1.5m m)
15	Grueso de pared de PTH	>los 20µm
16	Tolerancia de PTH	±0.00295” (0.075m m)
17	Tolerancia de NPTH	±0.00197” (0.05m m)
18	Desviación de la posición del agujero	±0.00394” (0.10m m)
19	Tolerancia del esquema	Encaminamiento: ±0.00394” (0.1m m)
19	Tolerancia del esquema	Perforación: ±0.00591” (0.15m m)
20	Ángulo del V-corte	30°, 45°, 60°
21	tamaño del V-corte	0,1969" x 47,24" (5mm×1200m m)
22	Grueso del tablero del V-corte	0,0236" x 0,1181" (0.6-3m m)
23	Tolerancia del ángulo del V-corte	±5º
24	Verticalidad de V-CUT	≤0.0059” (0.15m m)
25	Las ranuras cuadradas mínimas perforaron	Grueso del PWB < 1="">
25	Las ranuras cuadradas mínimas perforaron	Grueso 1.2-3.0m m del PWB: 0,0394" x 0,0394" (1,0 x 1.0m m)
26	COJÍN mínimo de BGA	0,01378" (0.35m m)
27	Anchura mínima del puente de la máscara de la soldadura.	8mil (0.2032m m)
28	Grueso mínimo de la máscara de la soldadura	>el 13µm (0.013m m)
29	Resistencia de aislamiento	1012ΩNormal
30	Fuerza adhesiva	2.2N/m m
31	Flotador de la soldadura	260℃ 3min
32	voltaje de la E-prueba	50-250V
33	Conductividad termal	0.8-8W/M.K
34	Deformación o torsión	el ≤0.5%
35	Inflamabilidad	FV-0
36	Altura mínima del indicador componente	0,0059" (0.15m m)
37	Máscara abierta mínima de la soldadura en el cojín	0,000394" (0.01m m)

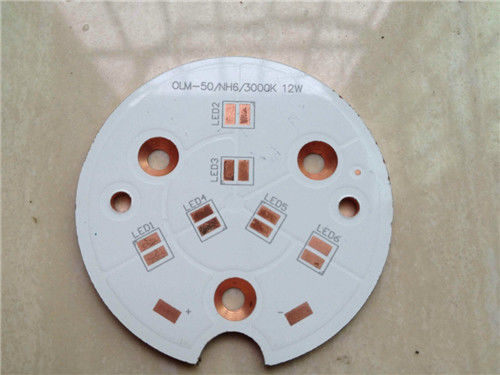

1-4 cobre del IMS del PWB de la base del metal de las capas ISO9001 basado 0

1-4 cobre del IMS del PWB de la base del metal de las capas ISO9001 basado 1
