El aluminio basó final superficial pesado del PWB OSP del cobre 8oz
  • Nombre
  • Nombre

El aluminio basó final superficial pesado del PWB OSP del cobre 8oz

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-755.V1.0
Materia prima:
Aluminio 5052
Cuenta de la capa:
1 capa
Grueso del PWB:
1.2m m ±0.12
Tamaño del PWB:
75 x 64mm=1PCS
Máscara de la soldadura:
N/A
Serigrafía:
N/A
Peso de cobre:
8oz
Final superficial:
OSP
Resaltar:

El aluminio basó el PWB pesado del cobre

,

PWB pesado del cobre 8oz

Descripción del Producto
el aluminio de cobre pesado de aluminio del PWB 8oz basó el PWB para la electrónica de poder más elevado
1,1 descripción general
Éste es un tipo de PWB pesado del cobre empleado el substrato de aluminio con voltaje de avería 4000 VDC para el uso del uso Grande-actual. Es 1,2 milímetros de grueso sin máscara de la serigrafía y de la soldadura y una capa de OSP en los cojines. La materia prima es del abastecimiento de Totking solo encima del PWB. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.
1,2 hoja del parámetro y de datos
TAMAÑO DEL PWB 75 x 64mm=1PCS
TIPO DEL TABLERO PWB de aluminio, PWB del IMS
Número de capas Solo PWB echado a un lado
Componentes superficiales del soporte SÍ
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 280 um (8 onzas)
Material dieléctrico 1W/MK
5052 0.8m m de aluminio
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 70 milipulgadas/70
Agujeros mínimos/máximos: N/A
Número de diversos agujeros: N/A
Número de agujeros de taladro: N/A
Resistencia termal (°C/W) ≤0.45
Voltaje de avería (VDC) 4000
Control de la impedancia no
MATERIAL DEL TABLERO
Conductividad termal 1W/MK material dieléctrico, MCPCB
Externo final de la hoja: 8 ONZAS
Hoja final interna: 0 onzas
Altura final del PWB: 1.2m m ±0.12
EL PLATEAR Y CAPA
Final superficial OSP
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente N/A
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA no vía
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

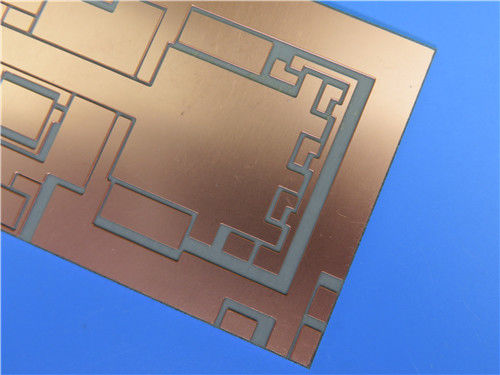

El aluminio basó final superficial pesado del PWB OSP del cobre 8oz 0
1,3 características y ventajas
Combinación de la optimización de circuito de poder y de circuito de control
Mejore la disipación de calor del alto calor generada por la corriente grande
La fabricación del PWB está en especificaciones requeridas.
Panelization gratuito del PWB
1,4 usos
Fuente de alimentación ininterrumpida
Fuente de alimentación de batería
Componentes de la fuente de alimentación
Carga del vehículo eléctrico (comercial e industrial)
inversor 2000W
1,5 localizan a nuestros clientes por todo el mundo.
Australia: Perth, Melbourne, Nuevo Gales del Sur, sur de Australia, Australia del oeste
Austria: Bei Wien, Graz de Breitenfurt
Bangladesh: Purana Paltan
Bélgica: Deinze, Hasselt
Bulgaria: Plovdiv
El Brasil: Caxias hace Sul
Canadá: Quebec, Ontario, Vancouver
Checo: Pardubice, Horní Pocernice
Francia: La Garenne Cedex, Montchenu de Villeneuve
Alemania: Stuttgart, Garbsen, Hamburgo, Altenburgo, Velbert Kleinmachnow, Potsdam
Hungría: Budapest
La India: Tamilnadu
Irlanda: Corcho
Israel: Ciudad de Nettanya, aeropuerto de Ben-Gurion, Tel Aviv, Yahud, acre,
Italia: Peschiera Borromeo, Verona, Mezzocorona, Pietrasanta Lucca, Torino
Kuwait: Safat
Malta: Mosta
Malasia: Selangor
México: Leon Guanajuato
Portugal: Guimaraes
Corea del Sur: Gyeonggi-HAGA
Serbia: Kragujevac
Suecia: Goteborg, Siljansns,
Tailandia: Bangkok, Chonburi
Turquía: Ankara, Estambul, Kocaeli
Los Países Bajos: Diemen
Reino Unido: Bristol, Surrey
Ucrania: Kiev
LOS E.E.U.U.: Connecticut, Alaska, New York City, Miami, New Jersey, Tejas, Colorado, largo, California, Candler
Vietnam: Ho Chi Minh City
Zambia: Kitwe
El aluminio basó final superficial pesado del PWB OSP del cobre 8oz 1
