2 capas de Wangling TP440 PCB 1.6 mm Oro de inmersión Material de baja pérdida

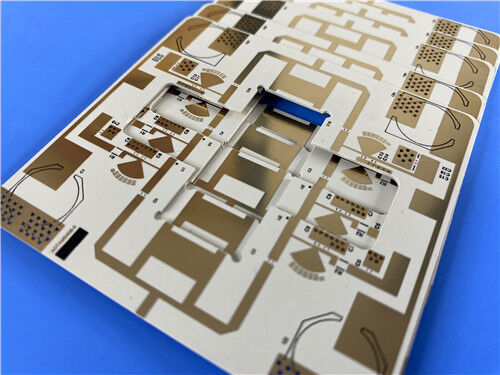

Esta PCB de alta frecuencia Wangling TP440 rígida de 2 capas es una solución de circuito termoplástico premium construida para transmisión de señales de microondas de baja pérdida y sistemas de antenas de precisión de alta estabilidad. Adoptando un material dieléctrico compuesto de PPO cerámico sin fibra de vidrio exclusivo de la industria, esta placa ofrece un rendimiento dieléctrico ultra estable, una atenuación de señal mínima y una adaptabilidad ambiental excepcional, superando a los sustratos convencionales de alta frecuencia reforzados con vidrio en resistencia a bajas temperaturas y maquinabilidad estructural. Con un grosor acabado de 1,6 mm y un revestimiento de cobre exterior de 1 oz, la PCB aplica un acabado superficial de oro por inmersión para garantizar una soldabilidad fiable, una resistencia superior a la oxidación y una salida eléctrica constante durante el funcionamiento prolongado de alta frecuencia. Admite la fabricación de trazas y espacios finos de 5/8 mil, junto con perforaciones de microagujeros de precisión de 0,3 mm, con una estructura de vía no ciega. La placa adopta serigrafía negra en la capa superior y exposición completa de cobre desnudo en ambos lados sin cobertura de máscara de soldadura.

Especificación de PCB

Estructura de Apilamiento de PCB

Esta PCB rígida de 2 capas adopta un núcleo dieléctrico Wangling TP440 sin fibra de vidrio de 1,5 mm hecho de material compuesto de resina cerámica y PPO. Elimina la interferencia de señal de fibra de vidrio para un rendimiento dieléctrico ultra estable y una transmisión electromagnética constante. El foil de cobre de 35 µm a doble cara garantiza una conducción de señal eficiente y constante, mientras que la laminación integrada fortalece la estabilidad estructural y la precisión de mecanizado para un funcionamiento fiable de antenas y sistemas de microondas.

Estadísticas de PCB

Esta PCB de alta frecuencia TP440 adopta una disposición de componentes optimizada y una distribución racional de vías. Con un diseño de pad compacto y una red de circuitos simplificada, se adapta a las características estructurales de equipos de antena miniaturizados y microondas de precisión, asegurando una transmisión de señal estable de baja pérdida al tiempo que mantiene una alta practicidad de ensamblaje para módulos de RF compactos.

Descripción General del Sustrato Wangling Serie TP

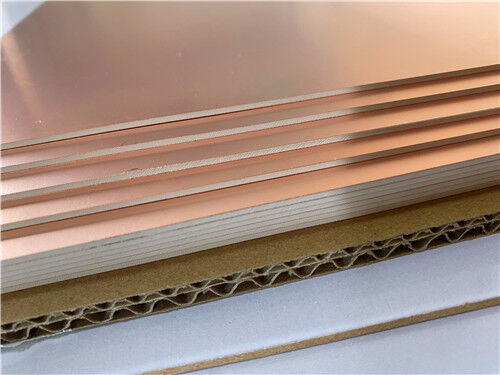

Wangling Serie TP representa una línea única de sustratos termoplásticos de alta frecuencia en la industria, que adopta una fórmula compuesta especializada de resina de óxido de polifenileno y rellenos de nano-cerámica sin ningún refuerzo de fibra de vidrio. A diferencia de los laminados de alta frecuencia tradicionales reforzados con fibra de vidrio, su constante dieléctrica se puede calibrar con precisión ajustando la relación de mezcla de partículas cerámicas y resina PPO, logrando parámetros dieléctricos personalizables para diversos escenarios de alta frecuencia. La serie presenta una clasificación estructural graduada: los sustratos dieléctricos puros se definen como TP, las variantes con revestimiento de cobre unilateral como TP-1 y las versiones con revestimiento de cobre bilateral como TP-2. Con técnicas exclusivas de moldeo y laminación, los sustratos de la serie TP ofrecen una consistencia eléctrica excepcional, una resistencia ambiental extrema y una maquinabilidad estructural superior, sirviendo como una alternativa de alta fiabilidad para hardware de microondas y antenas de precisión.

Ventajas de Rendimiento Clave del Material TP440

El sustrato TP440 integra un rendimiento dieléctrico personalizable, una adaptabilidad a temperaturas extremas y una maquinabilidad mecánica fiable, manteniendo una salida de señal estable de baja pérdida en entornos de trabajo complejos y hostiles. Sus ventajas integrales lo hacen altamente exclusivo para antenas de alta frecuencia miniaturizadas y equipos electrónicos de precisión de grado militar:

Propiedades Dieléctricas Personalizables y Estables: Ofrece una amplia ajustabilidad de la constante dieléctrica de 3,0 a 25 con múltiples grados fijos convencionales disponibles. Ofrece una pérdida dieléctrica ultra baja y un rendimiento eléctrico estable con una variación mínima de parámetros por debajo de 10 GHz.

Resistencia a Temperaturas Extremas Amplias: Garantiza un funcionamiento fiable a largo plazo a -100 °C a +150 °C con una resistencia excepcional a bajas temperaturas. Pueden producirse inestabilidad de rendimiento y daños estructurales por encima de 180 °C.

Personalización Flexible del Grosor: Admite un grosor mínimo de 0,5 mm, con diversas opciones de grosor estándar y personalizadas para adaptarse a diversos requisitos de ensamblaje.

Resistencia a la Radiación y Baja Desgasificación: Viene con una excelente resistencia a la radiación y una capacidad de desgasificación ultra baja, ideal para entornos aeroespaciales y espaciales extremos.

Maquinabilidad y Adhesión Superiores: Proporciona una unión de foil de cobre más fuerte que los sustratos cerámicos recubiertos al vacío. Admite procesamiento mecánico y químico de proceso completo que los sustratos cerámicos rígidos no pueden lograr.

Adaptabilidad Profesional a Antenas Miniaturizadas: Optimizado para hardware compacto de alta frecuencia, perfectamente adecuado para navegación Beidou, sistemas montados en misiles, dispositivos de espoleta y módulos de antenas miniaturizadas.

Escenarios de Aplicación Típicos

Beneficiándose de una Dk personalizable de alta estabilidad, una pérdida de alta frecuencia ultra baja, una resistencia extrema a bajas temperaturas y una excelente maquinabilidad mecánica, las PCB de alta frecuencia Wangling TP440 se despliegan ampliamente en navegación de precisión y equipos de alta frecuencia especializados de grado militar:

• Sistemas de antenas de navegación GPS de alta precisión
• Unidades de detección y transmisión de microondas montadas en misiles
• Dispositivos de control electrónico de espoletas e inducción de alta frecuencia
• Módulos de antena compactos miniaturizados para sistemas de RF de precisión y aeroespaciales

Garantía de Calidad y Servicio Global

Las PCB termoplásticas de alta frecuencia Wangling TP440 siguen estrictos estándares de calidad industrial IPC-Clase-2 durante toda la producción. Construida a partir de archivos de producción estándar Gerber RS-274-X, cada placa de circuito ofrece una tolerancia dimensional precisa y una consistencia eléctrica estable para una producción en masa fiable. Cada unidad recibe pruebas eléctricas completas antes del envío para garantizar una funcionalidad impecable y una calidad de lote uniforme. Con cobertura logística mundial y soporte técnico dedicado, ofrecemos soluciones fiables de PCB de alta frecuencia personalizadas para aplicaciones electrónicas globales de navegación, aeroespaciales y de grado militar de alta frecuencia.
