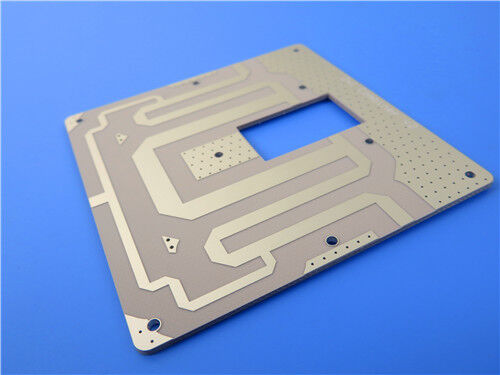

Este es un rígido personalizado de 2 capas.PCB de alta frecuenciaUtilizando el laminado de cerámica orgánica Taconic CER-10, diseñado para aplicaciones de circuitos de RF y microondas de alto rendimiento. La placa presenta un revestimiento de superficie de plata por inmersión con una construcción de doble cara sin serigrafía y sin máscara de soldadura. Cada unidad se prueba completamente eléctricamente antes de su entrega para garantizar un rendimiento consistente y confiable.
Especificación de PCB
| Elemento de parámetro |
Especificación |
| Materia prima |
Laminado de alta frecuencia de cerámica orgánica Taconic CER-10 |
| Recuento de capas |
PCB rígido de 2 capas |
| Dimensiones del tablero |
67 mm × 55,9 mm (1 pieza) |
| Seguimiento/espacio mínimo |
5 mil / 6 mil |
| Tamaño mínimo del orificio mecánico |
0,4 mm |
| Vía tipo |
Sólo se aplican vías de orificio pasante; no se diseñan vías ciegas |
| Grosor del tablero terminado |
0,85 mm |
| Peso de cobre acabado de la capa exterior |
1 oz (1,4 mils) para capas exteriores de cobre |
| A través del espesor del revestimiento |
20 μm |
| Acabado superficial |
Plata de inmersión |
| Capa de serigrafía |
Libre de serigrafía tanto en la parte superior como en la inferior. |
| Capa de máscara de soldadura |
Adopta una estructura sin máscara de soldadura de doble cara |
| Prueba de calidad |
Pruebas 100% eléctricas realizadas antes del envío. |
Estructura de apilamiento de capas de PCB
| Nombre de capa |
Especificación |
| Capa de cobre 1 (capa superior) |
Espesor de cobre acabado de 35 μm. |
| Núcleo dieléctrico |
Sustrato de cerámica orgánica Taconic CER-10, 0,762 mm (30 mil) de espesor |
| Capa de cobre 2 (capa inferior) |
Espesor de cobre acabado de 35 μm. |
Ilustraciones y estándares de calidad
Formato de material gráfico: fabricado en base a datos estándar Gerber RS-274-X para garantizar un patrón de circuito preciso y una compatibilidad de fabricación completa.
Estándar de calidad: Todos los procesos de producción e inspección cumplen con los criterios IPC-Clase-2, lo que garantiza un rendimiento eléctrico estable y una durabilidad a largo plazo para aplicaciones comerciales e industriales.
Cobertura de servicio: Se admite el envío global para proporcionar un suministro constante y confiable de productos para proyectos internacionales de PCB de alta frecuencia.

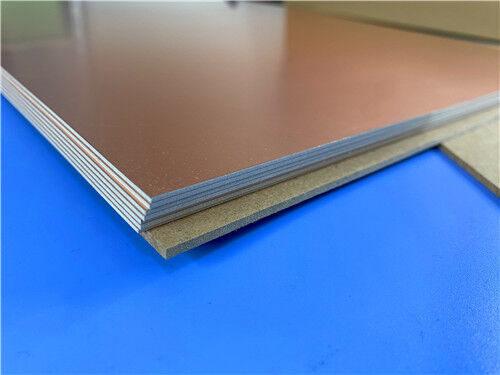

Descripción general del material CER-10
CER-10 es un laminado orgánico-cerámico de alto rendimiento perteneciente a la serie de productos ORCER de Taconic. Integra refuerzo de vidrio tejido, tecnología avanzada de relleno cerámico y artesanía profesional de fibra de vidrio recubierta de PTFE, logrando una combinación equilibrada de rendimiento eléctrico estable y propiedades mecánicas sólidas. Con una constante dieléctrica fija de 10 y un factor de disipación ultrabajo de 0,0035 a 10 GHz, este material ofrece un excelente rendimiento de alta frecuencia con bajas pérdidas. También proporciona una excelente resistencia de unión interlaminar y una resistencia superior a la soldadura, lo que lo convierte en una opción confiable para aplicaciones exigentes de circuitos de microondas de alta frecuencia.
Características de rendimiento del material principal yBeneficios
Característica de baja pérdida y alta Dk: Presenta un DK estable de 10 y un DF ultrabajo de 0,0035 a 10 GHz, lo que reduce la atenuación de la señal y el cambio de fase para una transmisión precisa de alta frecuencia.
Resistencia estructural y de soldadura superior: la fuerte adhesión de las capas intermedias y la resistencia a la soldadura evitan la delaminación y el daño estructural, lo que mejora la estabilidad de la PCB y la confiabilidad del servicio.
Absorción de humedad ultrabaja: con una absorción de humedad baja del 0,02 %, mantiene un rendimiento dieléctrico y eléctrico constante en entornos de trabajo húmedos y complejos.
Rendimiento de expansión térmica optimizado: los valores CTE ajustados reducen la expansión térmica del eje Z, lo que protege las vías plateadas del estrés térmico y garantiza una conectividad estable.
Estabilidad dimensional y mecánica: La alta rigidez y resistencia a la flexión resisten la deformación térmica y mecánica, lo que permite una fabricación de alta precisión y un mayor rendimiento.
Soporte de miniaturización: la alta constante dieléctrica permite diseños de circuitos compactos, lo que minimiza el tamaño de la PCB y admite el diseño de dispositivos de microondas livianos.
Escenarios de aplicación típicos
Beneficiándose de su alta constante dieléctrica, pérdida de alta frecuencia ultrabaja, estructura mecánica estable y excelente adaptabilidad ambiental, los PCB basados en CER-10 se utilizan ampliamente en sistemas de microondas y RF de alto rendimiento, cubriendo principalmente los siguientes campos de aplicación:
- Amplificadores de potencia de alta frecuencia
- Dispositivos de filtro de guía de ondas
- Acopladores direccionales de RF
- Varios componentes pasivos de microondas de alto rendimiento.
