Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | FR-4 1.6m m/Polyimide los 25µm | Cuenta de la capa: | 4 capas |
|---|---|---|---|
| Grueso del PWB: | 1.6m m | Tamaño del PWB: | 60,22 x 132.27m m |
| Coverlay: | Coverlayer amarillo/máscara verde de la soldadura | Serigrafía: | blanco |
| Peso de cobre: | 1OZ | Final superficial: | Oro de la inmersión |
| Alta luz: | PWB flexible rígido de los sistemas de sonido,PWB flexible rígido de 1.6m m,4 capas PWB de 1 |
||
el PWB Flexión-rígido de 4 capas empleó 1.6m m FR4 y el Polyimide de 0.2m m con oro de la inmersión y la máscara verde de la soldadura para el instrumento
(FPC son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general

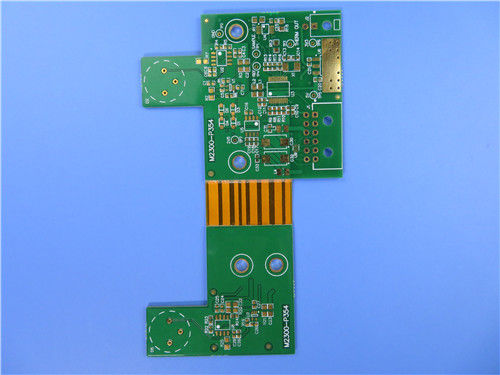

Éste es un tipo de PWB rígido de la flexión para el uso de sistemas de sonido portátiles. Es un PWB de 4 capas con la parte flexible en el centro. La lamina baja es de Shengyi, él ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber.
Hoja del parámetro y de datos
| Tamaño del PWB flexible | 60,22 x 132.27m m |
| Número de capas | 4 |
| Tipo del tablero | PWB de la Rígido-flexión |
| Grueso del tablero | 1.6m m |
| Material del tablero | FR-4 1.6m m/Polyimide los 25µm |
| Proveedor material del tablero | Shengyi |
| Valor del Tg del material del tablero | 60℃ |
| Grueso del Cu de PTH | µm ≥20 |
| Thicknes internos del Cu de Iayer | µm 35 |
| Grueso superficial del Cu | µm 35 |
| Color de Coverlay | Coverlayer amarillo/máscara verde de la soldadura |
| Número de Coverlay | 2 |
| Grueso de Coverlay | µm 25 |
| Material del refuerzo | no |
| Grueso del refuerzo | N/A |
| Tipo de tinta de la serigrafía | IJR-4000 MW300 |
| Proveedor de la serigrafía | TAIYO |
| Color de la serigrafía | Blanco |
| Número de serigrafía | 2 |
| Peladura de la prueba de Coverlay | Ningún peelable |
| Adherencia de la leyenda | 3M 90℃ que pela no después de 3 épocas mínimas prueba |
| Final superficial | Oro de la inmersión |
| Grueso del níquel/del oro | Au: los 0.03µm (mínimo); Ni los 2-4µm |
| RoHS requirió | Sí |
| Famability | 94-V0 |
| Prueba de choque termal | Paso, -25℃±125℃, 1000 ciclos. |
| Tensión termal | Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar. |
| Función | Prueba eléctrica del paso del 100% |
| Ejecución | Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C |
Características y ventajas
Flexibilidad excelente
Reducción del volumen
Perdida de peso
Consistencia de la asamblea
El extremo puede ser entero soldado
Bajo costo
Continuidad del proceso
Ingenieros profesionales y experimentados
El diseño de ingeniería evita que los problemas ocurran en la preproducción.
Usos
Tablero de instrumentos, tablero de la flexión de la cámara del teléfono móvil, tablero suave de la antena de la tableta
Breve introducción de FPC
La placa de circuito impresa flexible (FPC) se refiere como “tablero suave”. En la industria, FPC es una placa de circuito impresa hecha del substrato aislador flexible (película principalmente del polyimide o de poliéster), que tiene muchas ventajas que las placas de circuito impresas rígidas no tienen. Por ejemplo, puede estar doblado libremente, herido, doblado. El volumen de productos electrónicos se puede reducir grandemente usando FPC, que es conveniente para el desarrollo de productos electrónicos en dirección de alta densidad, de la miniaturización y de la alta confiabilidad. Por lo tanto, FPC ha sido ampliamente utilizado en aeroespacial, los militares, comunicación móvil, ordenador portátil, los periférico de ordenador, PDA, cámara digital y otros campos o productos.
FPC también tiene las ventajas de la buena disipación de calor, del solderability, del fácil montaje y del bajo costo.
La placa de circuito impresa flexible tiene una capa, dos capas y el tablero de múltiples capas. La materia prima es lamina revestida del polyimide. Esta clase de material tiene alta resistencia térmica y buena estabilidad dimensional. Es el producto final con presionar con la película de capa que tiene la protección mecánica y buen aislamiento eléctrico. Metalizan a los conductores superficiales e internos de placas de circuito impresas de doble cara y de múltiples capas para realizar la conexión eléctrica de capas internas y externas.
La función de la placa de circuito flexible se puede dividir en cuatro clases, a saber, lleve la línea, el circuito impreso, el conector y el sistema integrado multifuncional, que cubren el sistema auxiliar del ordenador, el periférico de ordenador, el aparato eléctrico del hogar del consumidor y el automóvil, etc.
