3 mm Sin placa de PCB de PTFE de pantalla de seda Soldadura por aire caliente

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-100.V1.0

Materiales básicos:

Serie de PTFE F4B

Número de capas:

1 capa, 2 capas, tipo de múltiples capas, híbrido

espesor de los PCB:

0.17m m, 0.25m m, 0.5m m, 0.8m m, 1.0m m, 1.5m m, 2.0m m, 3.0m m, 4.0m m y 5.0m m, etc.

Tamaño del PCB:

≤ 400 mm x 500 mm

Máscara de soldadura:

No es

Peluquería:

No es

Peso de cobre:

0.5oz, 1oz, 2oz, 3oz

Surfacefinish:

Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.

Resaltar:

Ningún tablero del PWB del Teflon de la serigrafía

tablero del PWB del Teflon de 3.0m m

Descripción del Producto

Hola a todos.

Hoy hablaremos de un tipo de placa de circuito F4B de alta frecuencia de 3,0 mm de espesor.

La serie F4B de materiales de alta frecuencia comprende predominantemente tela de fibra de vidrio PTFE y tela de fibra de vidrio PTFE llena de cerámica.Esta serie es una opción rentable y confiable debido a su calidad constanteEncuentra su uso en varias aplicaciones modernas como navegación, comunicación por satélite, radar y las últimas tecnologías como comunicaciones 4G y 5G.

Especificaciones de los PCB
Número de capas:	De doble cara
Material de base:	F4B DK 2.2
Dimensión:	Las demás:
espesor acabado	3.0 mm ± 10%
Peso de cobre acabado:	1 onza
El SMOBC:	- No, no lo sé.
El acabado de la superficie:	Sin HASL Pb

Las especificaciones principales de este tablero son tablero de doble cara, el sustrato es F4B, DK en 2.2, 61 mm de largo por 62 mm de ancho, espesor acabado en 3.0 mm, cobre acabado en 1.0 oz, sin máscara de soldadura sin serigrafía y el acabado de la superficie es OSP.

Veamos el montón.
3 mm Sin placa de PCB de PTFE de pantalla de seda Soldadura por aire caliente 0

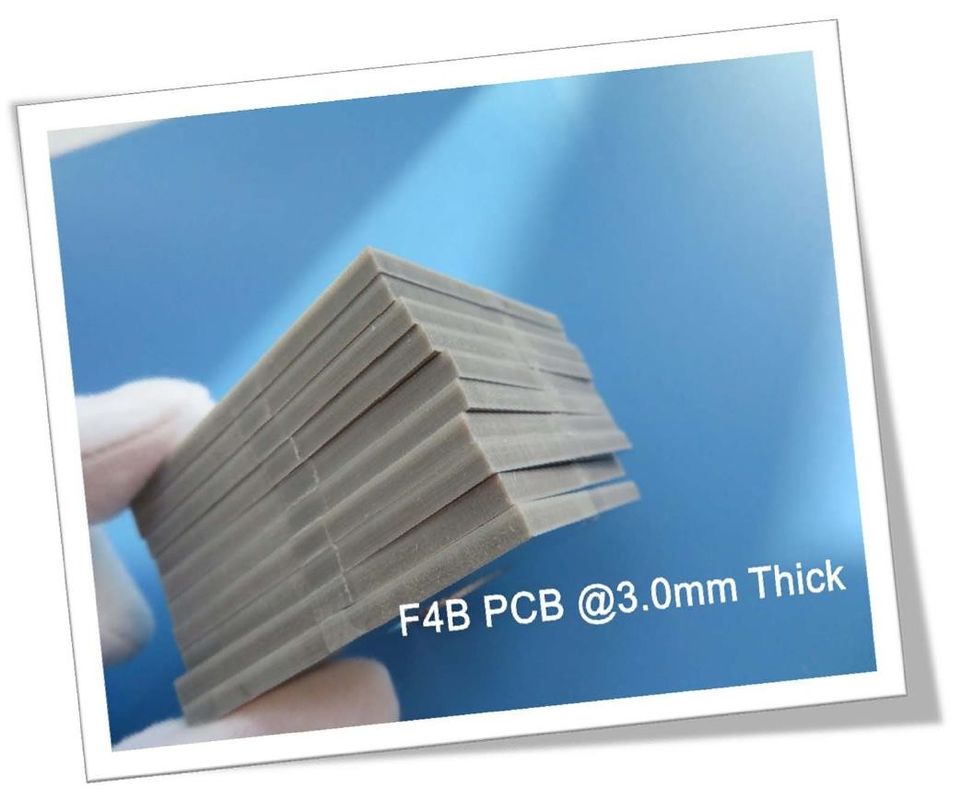

La capa superior y la capa inferior están acabadas en cobre de 1 oz. El material dieléctrico F4b está en el medio de 2 capas de cobre, mostrando una constante dieléctrica en 2.2, de 3,0 mm de espesor.

3 mm Sin placa de PCB de PTFE de pantalla de seda Soldadura por aire caliente 1

Esta es la foto de este tablero. El color básico de F4B PCB es marrón.

Capacidad de PCB
Material de los PCB:	PTFE
Código:	Serie F4B
Constante dieléctrica:	2.2, 2,55 y 2.65
Constante dieléctrica:	2.17, 2.45, 2,75 y 3.0
Número de capas:	1 capa, 2 capas, múltiples capas, tipo híbrido
Peso de cobre:	0.5 oz, 1 oz, 2 oz, 3 oz
espesor del PCB:	0.17 mm, 0.25 mm, 0.5 mm, 0.8 mm, 1.0 mm,
espesor del PCB:	1.5 mm, 2.0 mm, 3.0 mm, 4.0 mm y 5.0 mm, etc.
Tamaño del PCB:	≤ 400 mm x 500 mm
El acabado de la superficie:	El cobre desnudo, HASL, ENIG, estaño de inmersión, etc.

La constante dieléctrica del material F4B es amplia, desde 2,2 hasta 3,0 etc. El grosor de la placa oscila entre 0,17 mm y 5,0 mm. Podemos proporcionarle servicio de prototipos, pequeños lotes y servicio de producción en masa.

Si tiene alguna pregunta, no dude en contactarnos.

Gracias por su lectura.

Apéndice: Hoja de datos PTFE ((F4B))

Nombre	Condición de ensayo			Unidad	Valor
Densidad	Estado normal			G/cm³	2.1¿Qué quieres decir?2.35
Absorción de humedad	Se sumerge en el agua destilada a 20 ± 2 °C para 24 horas			%	≤ 002
Temperatura de funcionamiento	Cámara de baja y alta temperatura			°C	-50 °C¿Qué quieres decir?+260°C
Conductividad térmica				P/m/k	0.8
ETC (típico)	0 ̊100°C (r:2.1 a 2.3)			ppm/°C	25(el número)

					34(y)
					252(Z es)
ETC (típico)	0 ̊100°C (r:2.3 ~ 2.9)			ppm/°C	14(el número)

					21(y)
					173(Z es)
ETC (típico)	0 ̊100°C (r:2.9 a 3.5)			ppm/°C	12(el número)

					15(y)
					95(Z es)
Factor de reducción	2 horas en agua hirviendo			%	0.0002
Resistencia de la superficie	500 V de corriente continua		Estado normal	M·Ω	≥ 1 × 10⁴

			Humedad y temperatura constantes		≥ 1 × 10³
Resistencia por volumen	Estado normal			MΩ.cm	≥ 1 × 10⁶
	Humedad y temperatura constantes				≥ 1 × 10⁵
Resistencia del alfiler	500 V de corriente continua	Estado normal		MΩ	≥ 1 × 10⁵
		Humedad y temperatura constantes			≥ 1 × 10³
Resistencia dieléctrica de la superficie	Estado normal			D = 1 mm(Kv/mm)	≥ 1.2
	Humedad y temperatura constantes				≥ 1.1
Constante dieléctrica	10GHZ.			el	2.20,2.55,2.65,3.0,3.5 (± 2%)

Factor de disipación	10 GHz			Tgδ	2.2	≤ 7 × 10^{-4 años}
					2.55~2.65	≤ 1 × 10^{- ¿ Qué pasa?}
					3.0~3.5	≤ 1,5 × 10^{- ¿ Qué pasa?}

3 mm Sin placa de PCB de PTFE de pantalla de seda Soldadura por aire caliente 2
