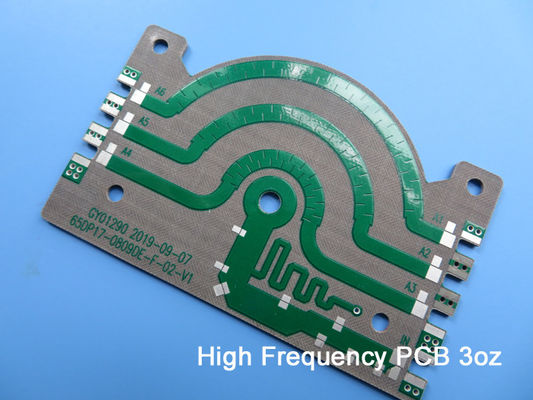

Placa sin plomo del tablero 1.5m m PTFE del PWB de HASL 1up PTFE

HASL Lead Free 1up PTFE PCB Board 1.5mm PTFE Plate
HASL Lead Free 1up PTFE PCB Board 1.5mm PTFE Plate HASL Lead Free 1up PTFE PCB Board 1.5mm PTFE Plate

Ampliación de imagen :  Placa sin plomo del tablero 1.5m m PTFE del PWB de HASL 1up PTFE

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-013.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: PTFE Cuenta de la capa: 2 capas
Grueso del PWB: 1.5m m Tamaño del PWB: 67 x 85 milímetros =1up
Peso de cobre: 3oz Final superficial: HASL sin plomo
Alta luz:

tablero del PWB del Teflon de 1.5m m

,

tablero del PWB del Teflon 1up

,

PWB sin plomo 1up



El tablero del PWB de PTFE empleó la placa de 1.5m m PTFE con los cojines del cobre 3oz y de la plata de la inmersión para el amplificador de potencia

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



El politetrafluoetileno (cortocircuito para PTFE), conocido comúnmente como “rey plástico”, es un compuesto del polímero hecho del tetraflouroretileno por la polimerización. Tiene estabilidad química excelente, la lubricación de la resistencia a la corrosión, del aislamiento, altas y no-viscosidad, aislamiento y bueno eléctricos envejeciendo resistencia. Utilizado como dirigir el plástico, puede ser hecho en el tubo de PTFE, barra, correa, placa, película y así sucesivamente. Ha utilizado generalmente en requisitos del alto rendimiento de los tubos, de los envases, de las bombas, de las válvulas así como del radar resistentes a la corrosión, equipo de comunicación de alta frecuencia, equipo de radio.



El politetrafluoetileno (F4, PTFE) tiene una serie de excelente rendimiento:

1. resistencia da alta temperatura: temperatura a largo plazo del uso 200~260 grados de cent3igrado.

resistencia de la temperatura 2.low: todavía suave en -100 grados de cent3igrado;

resistencia 3.corrosion: aqua regia resistente y todos los solventes orgánicos;

resistencia 4.climate: la mejor vida de envejecimiento de plásticos;

lubricación 5.high: con el coeficiente más pequeño de la fricción de los plásticos (0,04);

6.Non-viscous: con la tensión de superficie mínima en materiales sólidos sin la adhesión a cualquier sustancia;

7.non-toxic: con inercia fisiológica;

las propiedades eléctricas 8.excellent, ideales para la clase de C de materiales de aislamiento, una capa gruesa de pila de periódico pueden bloquear 1500 V del alto voltaje;

9.smoother que el hielo.



Placa sin plomo del tablero 1.5m m PTFE del PWB de HASL 1up PTFE 0



F4BM-1/2 es laminado por el desarme del paño de cristal barnizado con la resina del Teflon, según la formulación científica y el proceso estricto de la tecnología. Este producto aprovecha algunos sobre series de F4B en el funcionamiento eléctrico (una gama más amplia de la constante dieléctrica, de una tangente más baja del ángulo de pérdida dieléctrica, de la resistencia creciente, y de más estabilidad del funcionamiento)



En el RF y las frecuencias microondas, la constante dieléctrica de los materiales de PTFE es tan baja como 3,5 o abajo, que guarda la señal fuerte durante la transmisión a través del PWB, haciéndolos ideales para superar la limitación de alta velocidad de FR-4.



Uso

LNA, convertidor de adquisición de datos del radar, espectro separado, antena 4G



TAMAÑO DEL PWB 67 x 85 milímetros =1up
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- capa SUPERIOR de 105um (1 onza) +plate
F4B PTFE 1.5m m
cobre ------- 105um (1oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 7,9 milipulgadas/5,9
Agujeros mínimos/máximos: 0,4 milímetros/0,4 milímetros
Número de diversos agujeros: 1
Número de agujeros de taladro: 1
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: PTFE
Externo final de la hoja: 3oz
Hoja final interna: N/A
Altura final del PWB: 1.5m m
EL PLATEAR Y CAPA
Final superficial Plata de la inmersión
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente N/A
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.4m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Nuestra capacidad del PWB

Material del PWB: La fibra de vidrio cubrió PTFE
Código: F4BM-1/2(seriesde lafamilia)
Constante dieléctrica: 2,2, 2,55, 2,65, 3,0 y 3,5
Cuenta de la capa: 1 capa, 2 capas y de múltiples capas
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (los 105µm)
Grueso del PWB: 0.25m m, 0.5m m, 0.8m m, 1.0m m, 1.5m m, 2.0m m, 3.0m m, 4.0m m, 5.0m m, 6.0m m, 8.0m m, 10.0m m, 12.0m m
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, plata, OSP, etc.



Propiedades eléctricas de F4B PTFE

Nombre Condición de prueba Unidad Valor
Densidad Estado normal g/ cm3 2,1~2,35
Absorción de la humedad Inmersión en el agua destilada de 20±2℃ por 24 horas % ≤0.02
Temperatura de funcionamiento Cámara alta-baja de la temperatura -50℃~+260℃
Conductividad termal   W/m/k 0,8
CTE (típico) 0~100℃ (εr: 2.1~2.3) ppm/℃ 25(x)
34(y)
252(z)
CTE (típico) 0~100℃ (εr: 2.3~2.9) ppm/℃ 14(x)
21(y)
173(z)
CTE (típico) 0~100℃ (εr: 2.9~3.5) ppm/℃ 12(x)
15(y)
95(z)
Factor de la contracción 2 horas en agua hirvienda % 0,0002
Resistencia superficial 500V DC Estado normal M·Ω ≥1×104
Humedad y temperatura constantes ≥1×103
Resistencia de volumen Estado normal MΩ.cm ≥1×106
Humedad y temperatura constantes ≥1×105
Pin Resistance 500V DC Estado normal ≥1×105
Humedad y temperatura constantes ≥1×103
Fuerza dieléctrica superficial Estado normal d=1mm (Kv/mm) ≥1.2
Humedad y temperatura constantes ≥1.1
Constante dieléctrica 10GHZ εr 2,20, 2,55, 2,65, 3,0, 3,5
(el ±2%)
Factor de disipación 10GHZ tgδ 2,2 ≤7×10-4
2,55~2,65 ≤1×10-3
3,0~3,5 ≤1.5×10-3
