Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | PTFE | Grueso del PWB: | 1.6m m |
|---|---|---|---|
| Peso de cobre: | 0,5 onzas | Cuenta de la capa: | 2 capas |
| Máscara de la soldadura: | Verde del lustre | Tamaño del PWB: | 89 x 61mm=1PCS |
| Final superficial: | OSP | ||
| Alta luz: | Placa de circuito impresa de alta frecuencia de PTFE,Placa de circuito impresa de alta frecuencia de 0,5 onzas |
||

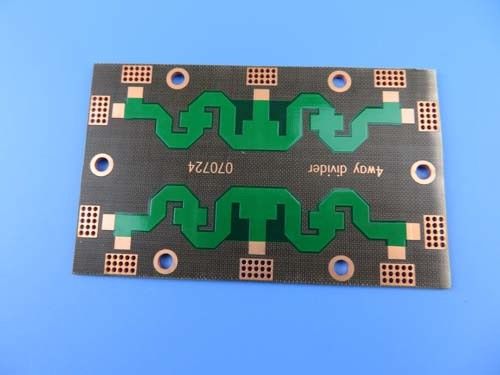

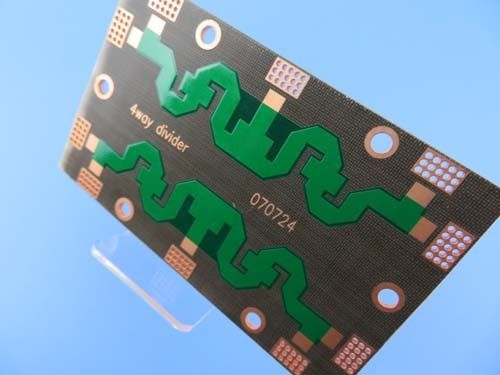

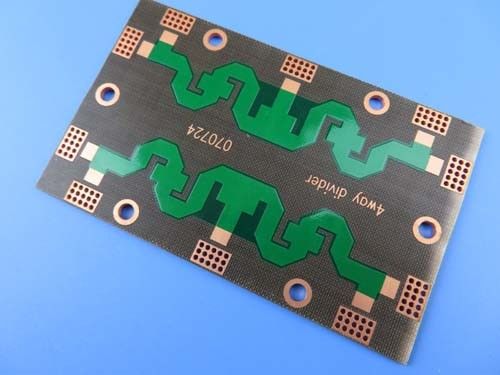

El PWB de alta frecuencia en doble de DK2.65 PTFE echó a un lado con OSP y la máscara verde para los combinadores
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
El politetrafluoetileno (cortocircuito para PTFE), conocido comúnmente como “rey plástico”, es un compuesto del polímero hecho del tetraflouroretileno por la polimerización. Tiene estabilidad química excelente, la lubricación de la resistencia a la corrosión, del aislamiento, altas y no-viscosidad, aislamiento y bueno eléctricos envejeciendo resistencia. Utilizado como dirigir el plástico, puede ser hecho en el tubo de PTFE, barra, correa, placa, película y así sucesivamente. Ha utilizado generalmente en requisitos del alto rendimiento de los tubos, de los envases, de las bombas, de las válvulas así como del radar resistentes a la corrosión, equipo de comunicación de alta frecuencia, equipo de radio.
El politetrafluoetileno (F4, PTFE) tiene una serie de excelente rendimiento:
1. resistencia da alta temperatura: temperatura a largo plazo del uso 200~260 grados de cent3igrado.
resistencia de la temperatura 2.low: todavía suave en -100 grados de cent3igrado;
resistencia 3.corrosion: aqua regia resistente y todos los solventes orgánicos;
resistencia 4.climate: la mejor vida de envejecimiento de plásticos;
lubricación 5.high: con el coeficiente más pequeño de la fricción de los plásticos (0,04);
6.Non-viscous: con la tensión de superficie mínima en materiales sólidos sin la adhesión a cualquier sustancia;
7.non-toxic: con inercia fisiológica;
las propiedades eléctricas 8.excellent, ideales para la clase de C de materiales de aislamiento, una capa gruesa de pila de periódico pueden bloquear 1500 V del alto voltaje;
9.smoother que el hielo.
F4BM-1/2es laminadaporeldesarmedelpañode cristalbarnizadoconlaresinadelTeflon, segúnlaformulacióncientíficayelprocesoestrictode latecnología. EsteproductoaprovechaalgunossobreseriesdeF4Benelfuncionamientoeléctrico(unagamamás ampliade laconstantedieléctrica, de unatangentemás bajadelángulodepérdidadieléctrica, de laresistenciacreciente, ydemásestabilidaddelfuncionamiento)
En el RF y las frecuencias microondas, la constante dieléctrica de los materiales de PTFE es tan baja como 3,5 o abajo, que guarda la señal fuerte durante la transmisión a través del PWB, haciéndolos ideales para superar la limitación de alta velocidad de FR-4.
Nuestra capacidad del PWB
| Material del PWB: | La fibra de vidrio cubrió PTFE |
| Código: | F4BM-1/2(seriesde lafamilia) |
| Constante dieléctrica: | 2,2, 2,55, 2,65, 3,0 y 3,5 |
| Cuenta de la capa: | 1 capa, 2 capas y de múltiples capas |
| Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (los 105µm) |
| Grueso del PWB: | 0.25m m, 0.5m m, 0.8m m, 1.0m m, 1.5m m, 2.0m m, 3.0m m, 4.0m m, 5.0m m, 6.0m m, 8.0m m, 10.0m m, 12.0m m |
| Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: | Cobre desnudo, HASL, ENIG, plata, OSP, etc. |
Especificaciones del PWB
| TAMAÑO DEL PWB | 89 x 61mm=1PCS |
| TIPO DEL TABLERO | PWB de la microonda |
| Número de capas | El doble echó a un lado PWB |
| Componentes superficiales del soporte | NO |
| A través de componentes del agujero | SÍ |
| PILA DE LA CAPA | cobre ------- 18um (0.5oz) +PLATE |
| PTFE 1.5m m | |
| cobre ------- 18um (0.5oz) +PLATE | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | 6mil/9mil |
| Agujeros mínimos/máximos: | 0.9/2.3m m |
| Número de diversos agujeros: | 3 |
| Número de agujeros de taladro: | 156 |
| Número de ranuras molidas: | 0 |
| Número de recortes internos: | 1 |
| Control de la impedancia | no |
| MATERIAL DEL TABLERO | |
| Epóxido de cristal: | PTFE ER= 2,55 |
| Externo final de la hoja: | 1oz |
| Hoja final interna: | 1oz |
| Altura final del PWB: | 1,6 milímetros ±0.16 |
| EL PLATEAR Y CAPA | |
| Final superficial | OSP, grueso >0.2µm |
| Suelde la máscara para aplicarse a: | SUPERIOR, mínimo 12micron |
| Color de la máscara de la soldadura: | Verde del lustre, Taiyo PSR-2000GT600D |
| Tipo de la máscara de la soldadura: | LPSM |
| CONTOUR/CUTTING | Encaminamiento |
| MARCA | |
| Lado de la leyenda componente | Ninguna serigrafía requirió. |
| Color de la leyenda componente | Ninguna serigrafía requirió. |
| Fabricante Name o logotipo: | Ninguna serigrafía requirió. |
| VÍA | Plateado a través del agujero (PTH), vía abierto. |
| GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" |
| Galjanoplastia del tablero: | 0,0029" |
| Tolerancia del taladro: | 0,002" |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Propiedades eléctricas de F4B PTFE
| Nombre | Condición de prueba | Unidad | Valor | |||
| Densidad | Estado normal | g/ cm3 | 2,1~2,35 | |||
| Absorción de la humedad | Inmersión en el agua destilada de 20±2℃ por 24 horas | % | ≤0.02 | |||
| Temperatura de funcionamiento | Cámara alta-baja de la temperatura | ℃ | -50℃~+260℃ | |||
| Conductividad termal | W/m/k | 0,8 | ||||
| CTE (típico) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (típico) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| CTE (típico) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Factor de la contracción | 2 horas en agua hirvienda | % | 0,0002 | |||
| Resistencia superficial | 500V DC | Estado normal | M·Ω | ≥1×104 | ||
| Humedad y temperatura constantes | ≥1×103 | |||||
| Resistencia de volumen | Estado normal | MΩ.cm | ≥1×106 | |||
| Humedad y temperatura constantes | ≥1×105 | |||||
| Pin Resistance | 500V DC | Estado normal | MΩ | ≥1×105 | ||
| Humedad y temperatura constantes | ≥1×103 | |||||
| Fuerza dieléctrica superficial | Estado normal | d=1mm (Kv/mm) | ≥1.2 | |||
| Humedad y temperatura constantes | ≥1.1 | |||||
| Constante dieléctrica | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 | |||
| (el ±2%) | ||||||
| Factor de disipación | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
| 2,55~2,65 | ≤1×10-3 | |||||
| 3,0~3,5 | ≤1.5×10-3 | |||||
