Fama de acero inoxidable del aluminio de la plantilla 520x420m m del PWB SMT de la cuña 0.12m m

Name: Fama de acero inoxidable del aluminio de la plantilla 520x420m m del PWB SMT de la cuña 0.12m m
Brand: Bicheng
SKU: BIC-959.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 5 (135 reviews)

Stainless Steel Shim 0.12mm PCB SMT Stencil 520x420mm Aluminum Fame

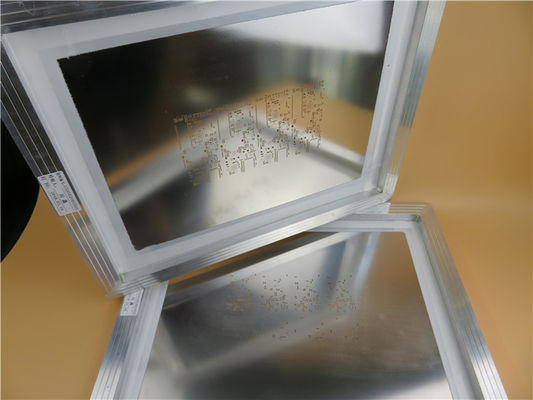

Ampliación de imagen : Fama de acero inoxidable del aluminio de la plantilla 520x420m m del PWB SMT de la cuña 0.12m m

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng
Certificación:	UL, ISO9001, IATF16949
Número de modelo:	BIC-959.V1.0

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	USD9.99-99.99
Detalles de empaquetado:	Vacío bags+Cartons
Tiempo de entrega:	8-9 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	5000pcs por mes

Contacto

Descripción detallada del producto

Materia prima:

Cuña de acero inoxidable

Tamaño de la plantilla:

520 x 420 milímetros =1 PCS

Grueso de la hoja:

0.12m m

Aspecto:

Grabando y electro puliendo

Alta luz:

plantilla del PWB SMT de 520x420m m

plantilla del PWB SMT de 0.12m m

mini SMT plantilla de 0.12m m

La plantilla del PWB SMT empleó 520 x 420m m con la fama de aluminio

1,1 descripción general

Éste es un tipo de plantilla de SMT del corte del laser empleada hoja de acero inoxidable de 0.12m m con 420 la dimensión del milímetro x 520 milímetro x 20m m. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. 4 lados de marcas fiducal están a través de los agujeros a adaptarse para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.

1,2 características y ventajas

El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;

La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;

La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;

ISO9000 certificó la fábrica de fabricación;

12 horas de cita;

Plazo de ejecución rápido: 1-2 días;

Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;

1,3 uso

Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 hoja del parámetro y de datos

Dimensión:	520 x 420 milímetros =1 PCS
Estructura	Hojas de la plantilla con el marco de aluminio
Materia prima	Cuña de acero inoxidable
Grueso de la hoja	0.12m m
Abertura configurada	Corte del laser
Aspecto	Grabando y electro puliendo
Marca fiducial	A través del agujero
Área de servicio:	Por todo el mundo
Cantidad de cojines abiertos:	1124
Ventajas:	a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso:	CSP, BGA, paquete de 0.5m m QFP etc.

1,5 los agujeros de abertura diseñan para la plantilla

Tipo componente	Echada	Anchura que suelda	Longitud que suelda	Anchura de apertura	Longitud de apertura	Shim Thickness
PLCC	1.27m m	0.65m m	2.00m m	0.60m m	1.95m m	0.15-0.25m m
QFP	0.635m m	0.35m m	1.50m m	0.32m m	1.45m m	0.15-0.18m m
QFP	0.50m m	0.254-0.33m m	1.25m m	0.22-0.25m m	1.20m m	0.12-0.15m m
QFP	0.40m m	0.25m m	1.25m m	0.20m m	1.20m m	0.10-0.12m m
QFP	0.30m m	0.20m m	1.00m m	0.15m m	0.95m m	0.07-0.12m m
0402		0.50m m	0.65m m	0.45m m	0.60m m	0.12-0.15m m
0201		0.25m m	0.40m m	0.23m m	0.35m m	0.07-0.12m m
BGA	1.27m m	0.80m m		0.75m m	0.75m m	0.15-0.20m m
BGA	1.00m m	0.38m m		0.35m m	0.35m m	0.10-0.12m m
BGA	0.50m m	0.30m m		0.28m m	0.28m m	0.07-0.12m m
Flip Chip	0.25m m	0.12m m	0.12m m	0.12m m	0.12m m	0.08-0.10m m
Flip Chip	0.20m m	0.10m m	0.10m m	0.10m m	0.10m m	0.05-0.10m m
